- Seite 2 Inhalt Teil 1 Produktvorstellung 2 Teil 2 Leistungsmerkmale 3 Teil 3 Sicherheitshinweise 5 Teil 4 Kurzanl ei t ung 7 Teil 5 Betriebshinweise 10 Teil 6 Installation des USBTreibers 12 Teil 7 Benutzung mit dem Pocket PC 20 Teil 8 Fehlersuche 1 ...
-
Seite 3: Teil 1 Produktvorstellung

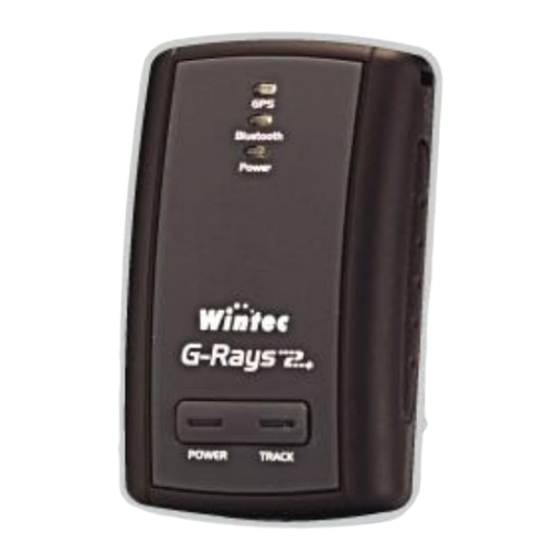

Teil 1 Produktvorstellung Übersicht GPS LED: Rote LED an: Positionsbestimmung nicht abgeschlossen. Rote LED blinkt: Positionsbestimmung abgeschlossen. Grüne LED: TrackTasten Anzeige Bluetooth LED: Blaue LED aus: BluetoothFunktion ausgeschaltet. Blaue LED an: BluetoothFunktion in Betrieb. Keine Verbindung zu anderem Gerät. Blaue LED blinkt: Verbindung zu anderem Gerät besteht. Power LED: Rote LED blinkt: Akku Ladestatus niedrig. Rote LED an: Akku wird geladen. Grüne LED an: Akku ist voll aufgeladen. TrackTaste: Kurz drücken um einen speziellen Punkt im Track zu markieren. Länger gedrückt halten um eine neue TrackAufzeichnung zu beginnen. PowerTaste: Kurz drücken um die BluetoothFunktion ein und auszuschalten. Länger gedrückt halten, um das Gerät abzuschalten. 2 ... -
Seite 4: Teil 2 Leistungsmerkmale
GPSStatus der Positionsbestimmung sowie die letzte Aufzeichnung von Uhrzeit und Position können in einem internen Speicher gespeichert werden. Das Gerät verfügt über 16 parallele Satellitenverfolgungskanäle und hat durch den geringen Stromverbrauch eine Dauerbetriebszeit von ca. 15 Stunden. Der Wintec WBT201 überzeugt durch seine geringen Maße und vielen Funktionen in einem hochwertigen und kleinen Gehäuse. Atmel / ublox ATR 0625 GPS Chipsatz 16 parallele Satellitenverfolgungskanäle Hohe Empfindlichkeit: 158 dBm Geringer Stromverbrauch Dauerbetriebszeit von ca. 15 Stunden FotoFunktion über mitgelieferte Time Machine X Software Wieder aufladbarer, wechselbarer LiIon Akku 14 HertzTechnik Dual Funktion: per Kabel und Bluetooth nutzbar ... - Seite 5 Unterstützung von NMEA 0183 v2.3, UBX, RTCM Protokollen für den Datentransfer Mittels Bluetooth kann die Datenübertragung innerhalb einer Reichweite von 10 Metern erfolgen Die mitgelieferte Software „Time Machine X“ vereinfacht die Bedienung und das Auslesen sowie Verwalten von LogDaten Spritzwasserdicht DatenloggerFunktion, die eine Aufnahme von Wegpunkten inkl. Längen und Breitengrade, Höhe sowie Datum und Uhrzeiten bis auf die Sekunde ermöglicht Gewicht ca. 40 Gramm Sehr klein und handlich Durch das Design ist das Gerät vielseitig einsetzbar: für Fahrzeug/persönliche ...
-
Seite 6: Teil 3 Sicherheitshinweise
Teil 3 Sicherheitshinweise GPS (Global Positioning System) wird von der Regierung der USA zu Verfügung gestellt. Die Genauigkeit ist von bestimmten Bedingungen abhängig (Kriegsgebiet oder gesperrtes Gebiet). Die beliebige Manipulation des Systems seitens der USA hat Einfluss auf das System und deren Genauigkeit. Sicherheitshinweis für Fahrer: Bedienen Sie Ihr Navigationssystem niemals während der Fahrt und beachten Sie, das es in jedem Land andere Gesetze zur Benutzung von Geräten in Fahrzeugen gibt. ... - Seite 7 Wenn aus dem Gerät ein fremdartiger Geruch oder Rauch austritt, ist es sofort an den Händler zurückzugeben. Entsorgen Sie den Akku gemäß den lokalen Vorschriften. Tauschen Sie den Akku nur gegen originale Akkus aus. 6 ...
-
Seite 8: Teil 4 Kurzanl Ei T Ung
Teil 4 Kurzanleitung Packungsinhalt: Wintec WBT201 (Bluetooth GPS Empfänger mit integriertem Datenlogger), USB Datenkabel, 12V StromAdapter, 230V StromAdapter, Software und Treiber auf CDROM, Kurzanleitung Wintec WBT201 Inbetriebnahme: Zum Einschalten des Gerätes kurzzeitig die PowerTaste drücken. Die Bluetooth und GPSStatus LED leuchten zur Bestätigung, dass sich das Gerät im normalen Such Modus befindet. Das ... - Seite 9 Wenn die Power LED (Rot) zu blinken beginnt, ist die Energieversorgung zu niedrig und das Gerät muss aufgeladen werden. Während des Ladevorgangs leuchtet die Power LED dauerhaft rot. Sobald das Aufladen abgeschlossen ist, leuchtet die grüne Power LED. Bei kurzem Drücken der TrackTaste wird die aktuelle Position ...
- Seite 10 Benutzung der BluetoothSchnittstelle: Stellen Sie vor dem Verbinden mit Bluetooth sicher, dass das Zielgerät den Bluetooth SPPMaster/Slave Dienst unterstützt. Nachdem die Verbindung mit dem WBT201 hergestellt ist legen Sie das Gerät an einen Platz, wo ein optimaler Empfang des GPSSignals gewährleistet ist. Der WBT201 beginnt mit der Positionsbestimmung. Laden des Akkus: Das Aufladen kann mithilfe des mit dem Computer verbundenen USBDatenkabels, mittels 230V Netzteil oder KfzZigarettenanzünder erfolgen. Wenn sich der WBT201 im Betriebsmodus befindet, wird er ebenfalls aufgeladen.
-
Seite 11: Teil 5 Betriebshinweise
Teil 5 Betriebshinweise Ist der WBT201 eingeschaltet, führt er einen Selbstcheck durch. Bluetooth und GPS sind betriebsbereit, wenn die Bluetooth LED (Blau) und die GPS LED (Grün) leuchten. Der GPSEmpfänger beginnt automatisch mit der Positionsbestimmung und protokolliert die Daten. Bei wolkenlosem Himmel benötigt das Gerät ca. 34 Sekunden bis zur ersten Positionsbestimmung. (Wenn die Daten im internen Speicher gültig sind, dauert es nur 433 Sekunden). Nach der Positionsbestimmung gibt der WBT201 die Positionsdaten, die Geschwindigkeit und Uhrzeit im NMEA 0183 Format aus. ... - Seite 12 Geschwindigkeit Datum, Uhrzeit (UTCZeit) Satellitenstatus Empfangsstatus Wenn die Positionsbestimmung abgeschlossen ist und die automatische LogFunktion eingeschaltet ist beginnt der WBT201 aufzuzeichnen. Maximale Speicherkapazität von 131.072 Wegpunkten Aufnahme startet automatisch sobald die Positionsbestimmung abgeschlossen ist. Alle aufgezeichneten Daten werden in den internen Speicher gespeichert. Sollte der Speicher einmal voll sein, werden die ältesten Daten mit neueren überschrieben. ...
-
Seite 13: Teil 6 Installation Des Usbtreibers
Teil 6 Installation des USBTreibers 1. Legen Sie die mitgelieferte „GPS Application“ CDROM ein. Gehen Sie im nächsten Schritt auf „Arbeitsplatz“ und klicken das entsprechende CDROM enthaltende Laufwerk mit einem Doppelklick an. Auf der CDROM finden Sie einen Order namens „USB Driver“. In diesem Ordner befindet sich eine Datei „Preinstaller.exe“ ... - Seite 14 2. Wenn Sie „Installation Successful“ sehen, ist die Installation erfolgreich abgeschlossen. 13 ...
- Seite 15 3. Verbinden Sie den WBT201 mithilfe des USBDatenkabels mit dem USBPort des Computers. Der Computer prüft automatisch das Gerät und sucht nach den entsprechenden USBTreibern. Wählen Sie bitte sobald Sie dieses Abfragefenster sehen, „Software automatisch installieren“ aus. 14 ...
- Seite 16 4. Im nächsten Schritt sehen Sie bei Windows XP einen Warnhinweis, den Sie mit “Installation fortsetzen” bestätigen. 15 ...
- Seite 17 5. Die Installation ist abgeschlossen. Klicken Sie bitte nun auf “Fertig stellen”. 16 ...
- Seite 18 6. Im Nachhinein fragt der Computer noch nach einem Treiber für den Virtuellen COMPort Treiber. Bitte wählen Sie auch hier „Software automatisch installieren“. 17 ...
- Seite 19 7. Die Installation des WBT201 ist nun abgeschlossen. Klicken Sie auf “Fertig stellen”. 18 ...
- Seite 20 8. Um den Installationsstatus zu prüfen, gehen Sie über „Start“ → „Einstellungen“ → „Systemsteuerung“ → „System“ → „Hardware“ auf den “Geräte Manager”. Wie in der Abbildung dargestellt ist der USBTreiber erfolgreich auf dem PC installiert. Es wird ebenfalls angezeigt, dass das Gerät dem COM 5 zugewiesen wurde. Immer wenn der WBT201 in Zukunft mit dem gleichen USBPort des Computers ...
-
Seite 21: Teil 7 Benutzung Mit Dem Pocket Pc
Teil 7 Benutzung mit dem Pocket PC Benutzen Sie den WBT201 mithilfe des Pocket PC. Um eine BluetoothVerbindung herzustellen, führen Sie bitte die folgenden Schritte durch. Hinweis: Eine interaktive Installationshilfe für gängige Windows Mobile Betriebssysteme finden Sie auf der Webseite http://www.wintecgps.de Aufgrund der Verschiedenartigkeit der Betriebsysteme können die Installationshinweise in einzelnen Schritten abweichen. 20 ... - Seite 22 1. Schritt: BluetoothVerbindung mit dem Pocket PC herstellen: 1. Tippen Sie auf der Taskleiste des Pocket PC auf das „BluetoothSymbol“, um das BluetoothMenü zu anzuzeigen. Wählen Sie „Bluetooth EIN“, um Bluetooth zu aktivieren. 21 ...
- Seite 23 2 Tippen Sie erneut auf das “BluetoothSymbol” und wählen Sie den “Bluetooth Manager” aus. 22 ...
- Seite 24 3 Tippen Sie vom Bluetooth Manager aus auf “Neu”, um nach BluetoothGeräten in der Nähe zu suchen. 23 ...
- Seite 25 4 Tippen Sie auf “Bluetooth Geräte durchsuchen” und dann auf “Weiter”. 24 ...
- Seite 26 5. Wenn Ihr Pocket PC den WBT201 gefunden hat, tippen Sie bitte einmal auf das neue Symbol “BT GPS” und dann auf “Weiter”. 25 ...
- Seite 27 6 Wählen Sie den “SPP slave” Dienst und die “Verschlüsselte Verbindung verwenden” aus und tippen dann auf “Weiter”, um eine Verknüpfung damit herzustellen. 26 ...
- Seite 28 7 Tippen Sie auf “Fertig”, um die Auswahl abzuschließen. 27 ...
- Seite 29 8 Tippen Sie dann länger auf das Symbol “BTGPS: SPP slave” aus Ihren Verknüpfungen und wählen Sie die Option “Verbinden” um die Verbindung herzustellen. 28 ...
- Seite 30 9 Sie werden in diesem Schritt nach einem Kennwort gefragt. Dieses lautet „0000“. Wenn die Verbindung erfolgreich hergestellt wurde, wechselt das Symbol auf grün. 29 ...
- Seite 31 Teil 8 Fehlersuche Unter den folgenden Bedingungen kann das GPSSignal schwächer werden: Wenn das Fahrzeug in einen Tunnel fährt. Das GPSSignal wird linear zur Erde gesendet und ist in dieser Situation blockiert. Die GPSSatellitenerfassung wird in der Nähe von hohen Gebäuden oder in dichtem Wald schwächer. Obwohl WBT 201 ...
- Seite 32 Manche Navigationssoftware kann vom NMEA 0183 nur die vom Logger angegebene Breiten und Längengrade dekodieren. Es sind keine Höhendaten verfügbar, somit wird bei der Positionsbestimmung des Fahrzeugs nicht angezeigt, ob es sich unter oder auf einer Brücke befindet. Wenn der WBT201 nach einer erfolgreichen Positionsbestimmung in ein 500 km entferntes Gebiet gebracht ...
- Seite 33 Die BluetoothLeistung (z.B. Reichweite) wird auch durch das gekoppelte Gegengerät bestimmt. Vor dem Anschluss des Gerätes an den USBPort des Computers, muss der USBTreiber installiert werden. Vergewissern Sie sich, dass der richtige COMPort benutzt wird. Erfolgt die Trennung von Pocket PC und GPS auf unnormale Weise, bleibt der Pocket PC oder das Programm stehen. Versuchen ...
