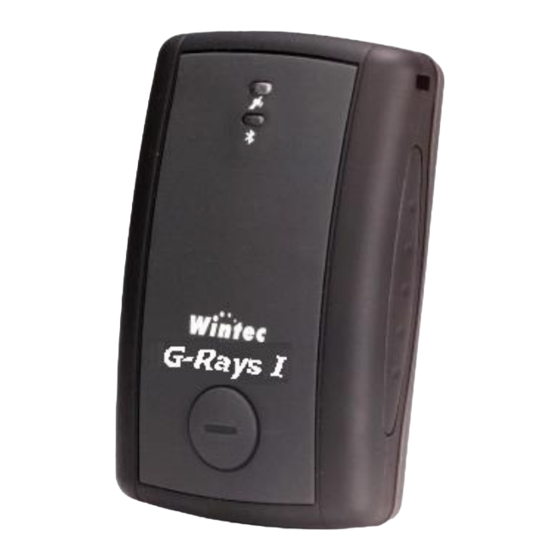

Wintec WBT-300 Handbuch

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
WBT­300

Werbung

loading

Verwandte Anleitungen für Wintec WBT-300

Inhaltszusammenfassung für Wintec WBT-300

  • Seite 1 WBT­300...

  • Seite 2: Inhaltsverzeichnis

    Inhalt  Teil 1  Produktvorstellung                                        2  Teil 2  Leistungsmerkmale                                      3  Teil 3 ...

  • Seite 3: Teil 1 Produktvorstellung

    Teil 1  Produktvorstellung  Übersicht  GPS LED: (Grün)  Grüne LED leuchtet dauerhaft: Positionsbestimmung  nicht abgeschlossen.  Grüne LED blinkt: Positionsbestimmung  abgeschlossen.  Power LED: (Rot)  Rote LED blinkt: Akku Ladestatus niedrig.  Rote LED leuchtet dauerhaft: Akku wird geladen.  Rote LED aus: Akku ist voll aufgeladen.  Bluetooth LED: (Blau)  Blaue LED aus: Bluetooth­Funktion ausgeschaltet.  Blaue LED leuchtet dauerhaft: Bluetooth ist in Betrieb.  Keine Verbindung zu anderem Gerät.  Blaue LED blinkt (0,5 Sek. an, 0,5 Sek. aus):  Bluetooth Verbindung zu anderen Gerät besteht.  Blaue LED blinkt (0,5 Sek. an, 0,5 Sek. aus):  Bluetooth ist an (Betrieb im Energiesparmodus).  Zum Einschalten kurz drücken.  Zum Ausschalten länger drücken. 2 ...

  • Seite 4: Teil 2 Leistungsmerkmale

    Teil 2  Leistungsmerkmale  Der Wintec WBT­300 ist ein Bluetooth GPS­Empfänger mit  eingebauter Antenne. Der im Kern verwendete GPS Chipsatz  Atmel / u­blox ATR 0625 ist für die Navigation, Geochaching,  Topographie und andere landwirtschaftliche Zwecke geeignet. Der  mini USB­Anschluss sowie die Bluetooth­Schnittstelle ermöglichen  eine einfache Verbindung mit anderen elektronischen Geräten. Der  GPS­Status der Positionsbestimmung sowie die letzte Aufzeichnung  von Uhrzeit und Position können in einem internen Speicher  gespeichert werden. Das Gerät verfügt über 16 parallele  Satellitenverfolgungskanäle und hat durch den geringen  Stromverbrauch eine Dauerbetriebszeit von ca. 14 Stunden.  Im Stand­By Modus kann sich der Empfänger durch seinen geringen  Stromverbrauch länger als zwei Wochen befinden ohne ein­ oder  ausgeschaltet zu werden. Sobald die Navigationssoftware wieder  Daten anfordert, schaltet und verbindet sich der Empfänger  vollautomatisch mit dem Gegengerät.  Atmel / u­blox ATR 0625 GPS Chipsatz  16 parallele Satellitenverfolgungskanäle  Hohe Empfindlichkeit: ­158 dBm  Geringer Stromverbrauch  Wieder aufladbarer, wechselbarer Li­Ion Akku  1­4 Hertz­Technik  Dual Funktion: per Kabel und Bluetooth nutzbar  Durch die intern verwendete Dekodierung ist keine externe  Hardware für den Empfang des WAAS/EGNOS­Signals  erforderlich (je nach Firmware) 3 ...

  • Seite 5: Teil 3 Sicherheitshinweise

    Unterstützung von NMEA 0183 v2.1 und v2.3, UBX, RTCM  Protokollen für den Datentransfer  Die mitgelieferte Software “G­Rays I” vereinfacht die Bedienung.  Spritzwasserdicht  Mittels Bluetooth kann die Datenübertragung innerhalb einer  Reichweite von 10 Metern erfolgen  Durch sein Design ist das Gerät vielseitig einsetzbar: für  Fahrzeug­/persönliche Navigation, Geocaching,  Flottenmanagement, AVL, Tracking und Topographie  Gewicht ca. 40 Gramm  Sehr klein und handlich  Teil 3  Sicherheitshinweise  GPS (Global Positioning System) wird von der Regierung  der USA zu Verfügung gestellt. Die Genauigkeit ist von  bestimmten Bedingungen abhängig (Kriegsgebiet oder  gesperrtes Gebiet). Die beliebige Manipulation des  Systems seitens der USA hat Einfluss auf das System  und deren Genauigkeit.  Sicherheitshinweis für Fahrer: Bedienen Sie Ihr  Navigationssystem niemals während der Fahrt und  beachten Sie, das es in jedem Land andere Gesetze zur  Benutzung von Geräten in Fahrzeugen gibt.  Die GPS­Leistung wird beeinflusst, wenn das vom  Satelliten erfasste Gebiet in der Nähe von hohen  Gebäuden, im Tunnel oder unter einem Dach ist. 4 ...

  • Seite 6: Teil 4 Kurzanleitung

    Das eigenmächtige Auswechseln von Teilen des Gerätes  und die Umrüstung sind nicht gestattet; ein  Zuwiderhandeln kann dazu führen, dass der Gebrauch  des Gerätes widerrechtlich ist.  Öffnen oder modifizieren Sie den GPS Empfänger nicht,  andernfalls kann die Gewährleistung verfallen.  Der Betrieb des Gerätes in hochexplosiver Umgebung,  wie z.B. beim Bergbau, während des Fluges oder in  anderen Gebieten, wo der Gebrauch untersagt ist, ist  strengstens verboten.  Das Gerät darf weder hohen Temperaturen noch hoher  Luftfeuchtigkeit ausgesetzt werden.  Schließen Sie den GPS­Empfänger nur an die dafür  vorgesehenen Anschlüsse und nur mit den originalen  Kabeln an.  Wenn aus dem Gerät ein fremdartiger Geruch oder  Rauch austritt, ist es sofort an den Händler  zurückzugeben.  Entsorgen Sie den Akku gemäß den lokalen Vorschriften.  Tauschen Sie den Akku nur gegen originale Akkus aus.  Teil 4  Kurzanleitung 5 ...
  • Seite 7 Packungsinhalt:  Wintec WBT­300 (Bluetooth GPS­Empfänger), USB­  Datenkabel, 12V Strom­Adapter, Software und Treiber  CD­ROM, Kurzanleitung  Wintec WBT­300 Inbetriebnahme:  Zum  Einschalten  des  Gerätes  kurzzeitig  die  Power­Taste  drücken. Die Bluetooth­ und die GPS­Status LED leuchten  zur  Bestätigung,  dass  sich  das  Gerät  im  normalen  Such­  Modus  befindet.  Das  Gerät  beginnt  mit  der  Positionsberechnung.  Zum Ausschalten des Gerätes die Power­Taste länger  gedrückt halten (ca. 3 Sek.).  Die grüne GPS LED blinkt (1Hz), um anzuzeigen, dass die  GPS­Positionsbestimmung abgeschlossen ist. Wenn diese  LED  dauerhaft leuchtet, ist die GPS­Positionsbestimmung  fehlgeschlagen.  Wenn die Power LED (Rot) zu blinken beginnt, ist die  Energieversorgung zu niedrig und das Gerät muss ...
  • Seite 8 Ist das Gerät eingeschaltet und nicht mittels USB oder  Bluetooth­Schnittstelle verbunden, schaltet der WBT­300  nach 5 Minuten in den Energiesparmodus, bis es wieder  verbunden wird.  Benutzung der USB­Schnittstelle:  Zuerst muss der USB­Treiber installiert werden.  Nachdem Sie das Gerät mit dem USB­Port Ihres  Computers verbunden haben, schalten Sie es ein und  legen Sie es an einen Platz, wo ein optimaler Empfang des  GPS­Signals gewährleistet ist.  Der WBT­300 beginnt mit der Positionsbestimmung und  gibt GPS­Daten aus.  Benutzung der Bluetooth­Schnittstelle:  Stellen Sie vor dem Verbinden mit Bluetooth sicher, dass  das Zielgerät den Bluetooth SPP­Master/Slave Dienst  unterstützt.  Nachdem die Verbindung mit WBT­300 hergestellt ist,  legen Sie das Gerät an einen Platz, wo ein optimaler  Empfang des GPS­Signals gewährleistet ist.  Der WBT­300 beginnt mit der Positionsbestimmung. 7 ...
  • Seite 9 Laden des Akkus:  Das Aufladen kann mithilfe des mit dem Computer  verbundenen USB­Datenkabels, mittels Netzteil oder  Kfz­Zigarettenanzünder erfolgen.  Wenn sich der WBT­300 im Betriebsmodus befindet, wird  ebenfalls aufgeladen. 8 ...

  • Seite 10: Teil 5 Betriebshinweise

    Teil 5  Betriebshinweise  Ist der WBT­300 eingeschaltet, führt er einen Selbstcheck  durch. Bluetooth und GPS sind betriebsbereit, wenn die  Bluetooth LED (Blau) und die GPS LED (Grün) leuchten. Der  GPS­Empfänger beginnt automatisch mit der  Positionsbestimmung und protokolliert die Daten. Bei  wolkenlosem Himmel benötigt das Gerät ca. 34 Sekunden bis  zur ersten Positionsbestimmung. (Wenn die Daten im internen  Speicher gültig sind, dauert es nur 4­33 Sekunden). Nach der  Positionsbestimmung gibt der WBT­300 die Positionsdaten,  die Geschwindigkeit und Uhrzeit im NMEA 0183 Format aus.  Wenn das Gerät zum ersten Mal bei guten GPS Bedingungen  in Betrieb genommen wird, benötigt es ca. 13 Minuten  (theoretisch 12,5 Min.) um die Daten zu empfangen oder den  internen Kalender zu aktualisieren. Bei schlechtem  Signalempfang siehe das Kapitel „Fehlersuche“.  Wenn das Formatieren der internen Daten des WBT­300  fehlerhaft erfolgt oder wenn die Satellitendaten gelöscht  worden sind, benötigt das Gerät zur Positionsbestimmung  längere Zeit. Unter folgenden Bedingungen kann auch der  Kaltstart länger dauern:  wenn das Gerät länger als 3 Monate nicht benutzt worden  ist (d.h. in dem internen Speicher befinden sich alte Daten).  wenn die Daten in einer Entfernung von zuletzt mehr als  500 km registriert wurden. 9 ...
  • Seite 11 Nach der Positionsbestimmung überträgt der WBT­300  folgende Daten via Schnittstelle:  geografische Breitengrade  geografische Längengrade  Höhe  Geschwindigkeit  Datum, Uhrzeit (UTC­Zeit)  Satellitenstatus  Empfangsstatus 10 ...

  • Seite 12: Teil 6 Installation Des Usb­treibers

    Teil 6  Installation des USB­Treibers  Legen Sie die mitgelieferte „GPS Application“ CD­ROM ein.  Sollte diese nicht automatisch starten, gehen Sie auf  „Arbeitsplatz“ und klicken das entsprechende Laufwerk mit  einem Doppelklick an. 11 ...
  • Seite 13 Wenn das Installationsprogramm gestartet ist, wählen Sie  „G­Rays I“ aus und können nun entweder das  „G­Rays I Tool (PC)“ für den PC oder das  „G­Rays  I Tool  (PPC)“ für den Pocket PC installieren. Bei  der  Installation  des  PC  Programms  werden  die  USB  Treiber  automatisch in den  „G­RaysI“  Installationsordner  abgelegt  (Beispiel:  C:\Programme\G­RaysI\USB Driver). 12 ...
  • Seite 14 Verbinden  Sie  den  WBT­300  mithilfe  des  USB­  Datenkabels  mit  dem  USB­Port  des  Computers.  Der  Computer  prüft  automatisch  das  Gerät  und  sucht  nach  den  entsprechenden  USB­Treibern. Nachdem  das  Gerät  verbunden ist, führen Sie die folgenden Schritte aus.  Klicken  Sie  auf  “Software  von  einer  Liste  oder  bestimmten Quelle installieren” und dann auf „Weiter“. 13 ...
  • Seite 15 Wählen  Sie  im  nächsten  Schritt  „Diese  Quellen  nach  dem  zutreffendsten  Treiber  durchsuchen“  und  „Folgende  Quellen  ebenfalls  durchsuchen:“  aus.  Mit  einem Klick auf „Durchsuchen“ können Sie nun Ihren G­  Rays  I  Installationsordner  angeben.  Der  benötigte  USB  Treiber  befindet sich im  Installationsordner  des  G­Rays  I  Programms.  Wenn  Sie  das  G­Rays  I  Programm  auf  Laufwerk ...
  • Seite 16 Wird  bei  der  USB  Treiber  Installation  der  folgende  Warnhinweis angezeigt, klicken Sie bitte auf “Installation  fortsetzen”. 15 ...
  • Seite 17 Die Installation ist abgeschlossen. Klicken Sie auf „Fertig  stellen“. 16 ...
  • Seite 18 Um den Installationsstatus zu prüfen, gehen Sie über  „Start“ → „Einstellungen“ → „Systemsteuerung“ →  „System“ → „Hardware“ auf den “Geräte Manager”. Wie  in der Abbildung dargestellt ist der USB­Treiber  erfolgreich auf dem PC installiert. Es wird ebenfalls  angezeigt, dass das Gerät dem COM 5 zugewiesen  wurde. Immer wenn der WBT­300 in Zukunft mit dem  gleichen USB­Port des Computers verbunden wird, stellt  COM 5 die Schnittstelle für die Datenkommunikation her.  Hinweis: Auf Ihrem PC kann während der Installation ein  anderer  COM­Port  als  im  dargestellten  Beispiel  zugewiesen worden sein. 17 ...

  • Seite 20: Teil 7 Benutzung Mit Dem Pocket Pc

    Teil 7  Benutzung mit dem Pocket PC  Benutzen Sie den WBT­300 mithilfe des Pocket PC. Sie  müssen hierfür das „G­Rays I Tool (PPC)“ auf Ihrem Pocket  PC installiert haben. Um eine Verbindung mit Bluetooth  herzustellen, führen Sie bitte die folgenden Schritte durch.  Hinweis: Eine interaktive Installationshilfe für gängige Windows Mobile  Betriebssysteme finden Sie auf der Webseite  http://www.wintec­gps.de  Aufgrund  der  Verschiedenartigkeit  der  Betriebsysteme  können  die  Installationshinweise in einzelnen Schritten abweichen. 19 ...
  • Seite 21 1. Schritt:  Bluetooth­Verbindung mit dem Pocket PC herstellen:  1  Tippen Sie auf der Taskleiste des Pocket PC auf das  „Bluetooth­Symbol“, um das Bluetooth­Menü  anzuzeigen. Wählen Sie ”Bluetooth EIN”, um  Bluetooth zu aktivieren. 20 ...
  • Seite 22 2  Tippen Sie erneut auf das „Bluetooth­Symbol“ und  wählen Sie den ”Bluetooth Manager” aus. 21 ...
  • Seite 23 3  Tippen Sie vom Bluetooth Manager aus auf ”Neu”, um  nach Bluetooth­Geräten in der Nähe zu  suchen. 22 ...
  • Seite 24 4  Tippen Sie auf “Bluetooth Geräte durchsuchen” und  dann auf  Weiter”. 23 ...
  • Seite 25 5  Wenn der Pocket PC den WBT­300 gefunden hat,  tippen Sie bitte einmal auf das neue Symbol „BT  GPS“ und dann auf „Weiter“. 24 ...
  • Seite 26 6  Wählen Sie den “SPP slave” Dienst, und die  „Verschlüsselte Verbindung verwenden“ aus und  tippen dann auf “Weiter”, um eine Verknüpfung damit  herzustellen. 25 ...
  • Seite 27 7  Tippen Sie auf “Fertig”, um die Auswahl  abzuschließen. 26 ...
  • Seite 28 8  Tippen Sie dann länger auf das Symbol  “BT­GPS: SPP Slave” aus Ihren Verknüpfungen  und wählen Sie die Option “Verbinden“ um die  Verbindung herzustellen. 27 ...
  • Seite 29 9  Sie werden in diesem Schritt nach einem Kennwort  gefragt. Dieses Kennwort lautet „0000“. Wenn die  Verbindung erfolgreich hergestellt wurde, wechselt  das Symbol auf grün. 28 ...
  • Seite 30 2. Schritt:  Benutzung des G­Rays I Tool (PPC) für Pocket PC  Mithilfe des G­Rays I Tool (PPC) können Sie sich Ihre  Position nach Breitengrad, Längengrad, Geschwindigkeit,  Kurs und Höhe anzeigen lassen. Vergewissern Sie sich,  dass das G­Rays Tool (PPC) gemäß der Beschreibung  auf der „Application CD“ auf Ihrem Pocket PC installiert  ist.  1  Tippen Sie auf  Start”, um vom Startmenü aus  Programme” zu wählen. 29 ...
  • Seite 31 2  Wählen und starten Sie aus Ihrem Programm Menü  das „G­Rays Tool“. 30 ...
  • Seite 32 3. Von dem Registerreiter ”Connect Setting” aus,  können Sie nun den Bluetooth COM­Port auf Ihrem  Pocket PC unter ”Select GPS Port” auswählen und  klicken dann auf “Connect“ um beide Geräte  miteinander zu verbinden. Meistens ist der Bluetooth  COM­Port bei vielen Pocket PC Geräten einer  zwischen 5 und 8. 31 ...
  • Seite 33 Wählen Sie dann, wenn sich ein Bluetooth Manager  Fenster öffnet, das Symbol “BT­GPS“.  (Erfolgreiche Bluetooth­Verbindung) 32 ...
  • Seite 34 4. Wenn Sie den Registerreiter ”GPS Data” wählen,  erscheinen die Positionsdaten wie folgt: 33 ...
  • Seite 35 5. Merkmale der weiteren Schaltflächen:  “Action Mode”  Re­Start, Einstellen der Update Rate  (Hertz), Einstellen der SBAS Konfiguration  (WAAS/EGNOS). 34 ...
  • Seite 36 “NMEA” Einstellungen der NMEA­Ausgabe.  Hier können Sie einen NMEA­Datensatz auswählen den  Sie aktivieren möchten. 35 ...
  • Seite 37 “Satellite” Anzeige der Satellitendaten  “Sky Plot” Anzeige der Satellitenverteilung. 36 ...
  • Seite 38 6. Wenn eine neue Konfiguration erfolgt ist, z.B.: Änderung der  Ausgaberate des NMEA­Datensatzes nach Uhrzeit, GPS Update­Rate  oder Aktivierung von SBAS (WAAS/EGNOS), erscheint unter “Connect  Setting”, “NMEA” und “Action Mode” die Schaltfläche „Save  Configuration“. Dies bedeutet, dass Sie die internen Einstellungen  speichern und diese dann im GPS­Empfänger geändert haben. Wenn  sie nicht gespeichert werden, bevor G­Rays Tool ausgeschaltet wird,  entspricht die Konfiguration wieder den früheren Einstellungen. 37 ...

  • Seite 39: Teil 8 Fehlersuche

    Teil 8  Fehlersuche  Unter folgenden Bedingungen kann das GPS­Signal  schwächer werden:  Wenn das Fahrzeug in einen Tunnel fährt. Das GPS­Signal wird  linear zur Erde gesendet und ist in dieser Situation blockiert.  Die GPS­Satellitenerfassung wird in der Nähe von hohen  Gebäuden oder in dichtem Wald schwächer. Obwohl WBT­300 ein  schwaches GPS­Signal empfangen kann, könnte die  Positionsgenauigkeit beeinträchtigt werden.  Bei  Kraftfahrzeugen  mit  steilen,  wärmedämmenden,  beheizbaren  oder  metallbeschichteten  Frontschutzscheiben  (teilweise  sind  Farbfolien aus Metall) kann der Empfang beeinträchtigt werden.  Die GPS­Satelliten stehen unter der Kontrolle der USA und die  Genauigkeit kann unter bestimmten Umständen variieren  (insbesondere aufgrund einer Manipulation seitens der USA).  Es ist normal, wenn die vom Empfänger ausgegebenen  GPS­Daten aufgrund instabiler atmosphärischer Bedingungen  stark von der tatsächlichen Position abweichen, weil solche  Bedingungen dazu führen, dass sich die GPS­Achse in Bezug auf  die tatsächliche Kartenachse gelegentlich verschiebt. 38 ...
  • Seite 40 Manche Navigationssoftware kann vom NMEA 0183 nur die vom  Logger angegebene Breiten­ und Längengrade dekodieren. Es  sind keine Höhendaten verfügbar, somit wird bei der  Positionsbestimmung des Fahrzeugs nicht angezeigt, ob es sich  unter oder auf einer Brücke befindet.  Wenn WBT­300 nach einer erfolgreichen Positionsbestimmung in  ein 500 km entferntes Gebiet gebracht wird, kann die erneute  Positionsbestimmung nicht sofort erfolgen, weil die zuerst  aufgezeichneten Daten (Position, Uhrzeit und Anzahl der erfassten  Satelliten) sich von denen des neuen Gebietes stark unterscheiden.  Demzufolge wird für die neue Positionsbestimmung mehr Zeit  benötigt.  Wenn die Power LED rot blinkt, ist der Akkustand kritisch und  muss aufgeladen werden. Wird der Akku nicht innerhalb von 30  Minuten aufgeladen, ist der WBT­300 zur Vermeidung eines  völligen Energieverlustes nicht mehr betriebsfähig.  Nach der Herstellung der Bluetooth­Verbindung zwischen GPS und  Pocket PC wird ein Kennwort abgefragt. Geben Sie hierbei  „0000“  ein.  Vermeiden Sie, dass sich während der Positionsbestimmung 2  GPS­Geräte zu dicht beieinander befinden.  Die Bluetooth­Verbindung benötigt 5 Sekunden für den  Selbstcheck. Jedes Mal, wenn das Gerät eingeschaltet wird,  benötigt es 5 Sekunden zur Wiederverbindung.  Aufgrund von Interferenzen der Umgebung kann die Bluetooth­  Leistung mitunter beeinträchtigt sein.  Die  Bluetooth­Leistung  (z.B.  Reichweite)  wird  auch  durch  das  gekoppelte Gegengerät bestimmt. 39 ...
  • Seite 41 Vor dem Anschluss des Gerätes an den USB­Port des Computers,  muss der USB­Treiber installiert werden. Vergewissern Sie sich,  dass der richtige COM­Port benutzt wird.  Erfolgt die Trennung von Pocket PC und GPS auf unnormale  Weise, bleibt der Pocket PC oder das Programm stehen.  Versuchen Sie, die Bluetooth­Verbindung auf die übliche Weise zu  trennen.  Wenn der WBT­300 zur Navigation benutzt wird, jedoch nach dem  Verbinden nicht betriebsbereit ist, prüfen Sie, welches Format der  NMEA 0183­Software verwendet wird. Stellen Sie es dann mithilfe  des G­Rays Tools ein (siehe Anleitung „G­Rays Tool“).  Übersetzung und Ergänzung:  Thomas Dubanowski ­ Version 04/2007  Vervielfältigungen (komplett oder auszugsweise) sind nicht gestattet. 40 ...
