23

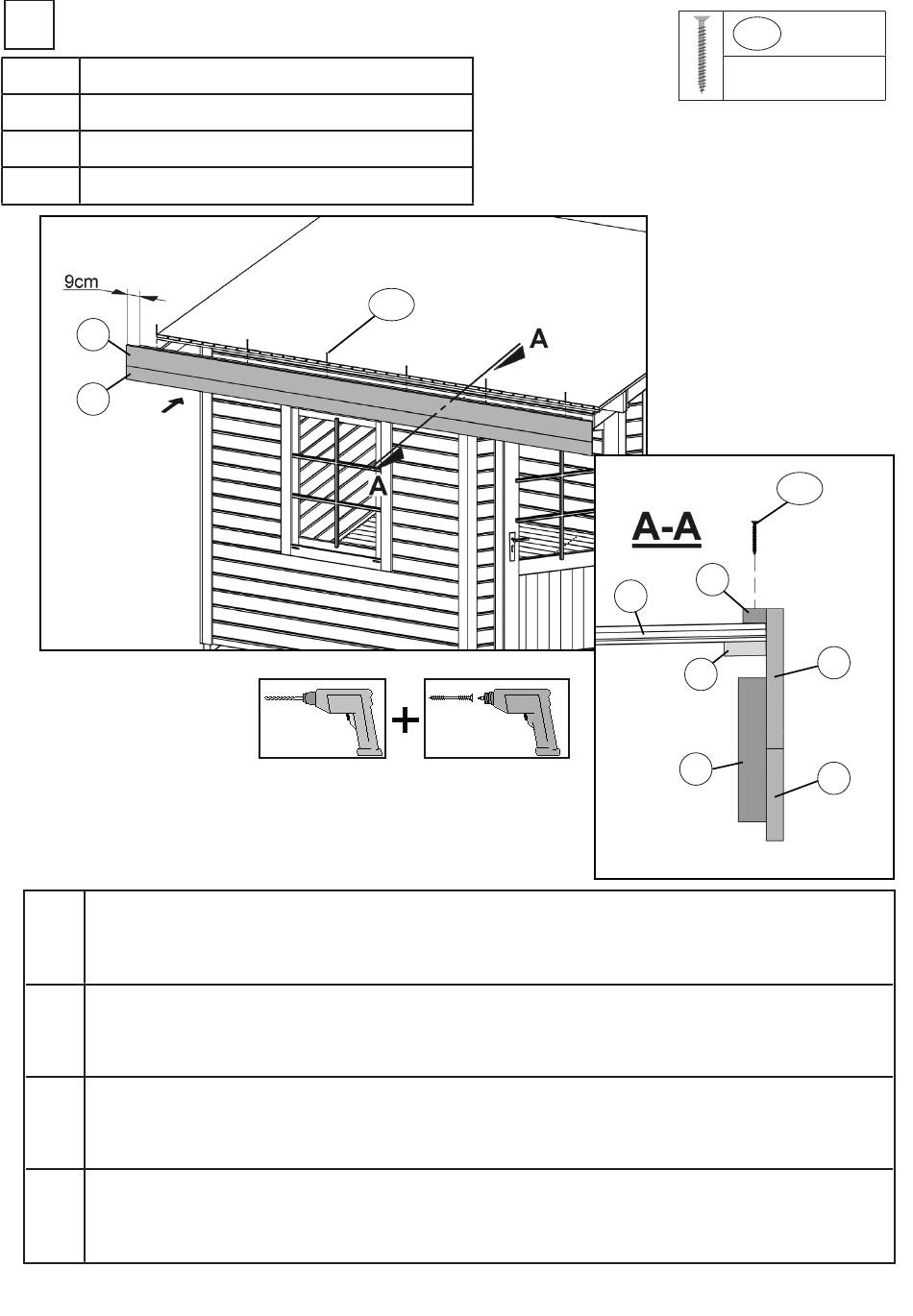

de Befestigung der Frontblende FB
en Mounting the panel
fr Fixation des caches
it Fissaggio del pannello
46
47
de Seitenblende SB an die Frontblende FB schrauben, in Waage bringen und mit einer weite-
ren Schraube an der hinteren Dachpfette befestigen. Dachpfettenumrisse und Dachscha-
lungsunterkante auf den Seitenblenden markieren!
en Screw side panel SP to the front wall, make sure it is horizontal and fi x it to the rear roof
purlin with another screw.Mark roof purlin outlines and roof board edges on the side pa-
nels.
fr Visser le cache latéral SB sur la paroi avant, le mettre à niveau et le fi xer avec une autre vis
sur la panne arrière ! Marquer le contour des pannes et la bordure de la sous-toiture sur les
parois latérales!
it Avvitare il pannello laterale SB alla parete anteriore, allinearlo e fi ssarlo con un'altra vite
all'arcareccio posteriore.Contrassegnare i profi li esterni dell'arcareccio e il bordo del tetto
in legno sui pannelli laterali.
Technische Änderungen vorbehalten!
M3
6x
47
M3
M3
27
43
44
45
© Copyright HRB 3662
4,0 x 60
46
47
