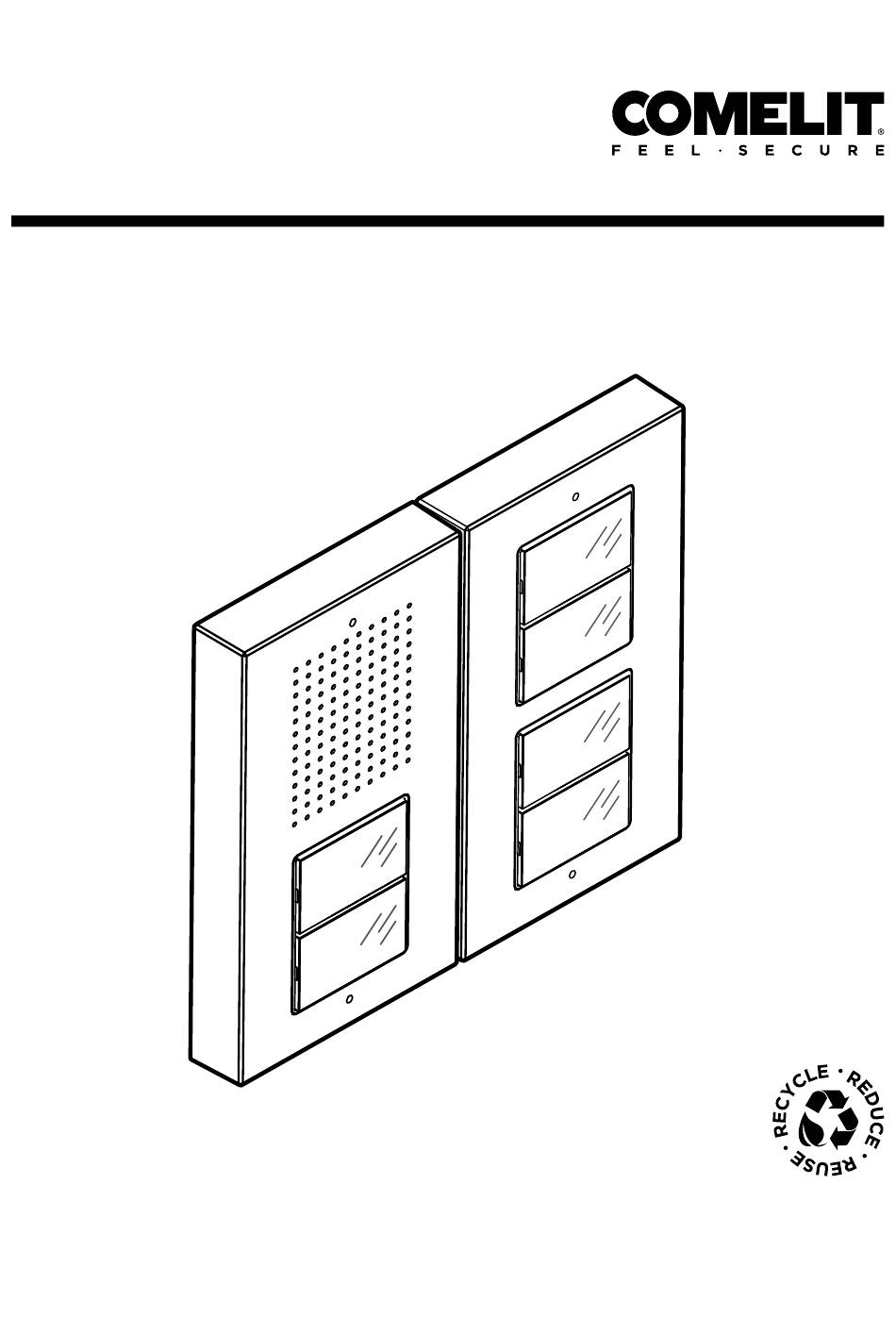

- Seite 1 Ciao CA2100B, CA2200A T E C H N I S C H E S H A N D B U C H Join us in taking care of our planet...
- Seite 2 Inhalt Art. CA2100B Beschreibung Technische Daten Art. CA2200A Beschreibung Technische Daten Installation Türstation CA2100B Austausch der Namensschilder Türstation CA2100B mit Tastenmodul CA2200A Programmierung Programmierung von anderen Rufadressen als vorprogrammierten Adressen Bedienungshinweise Anschlüsse Anlageleistungen Anschlusspläne Varianten Einsatz des Relais der Türstation Variante mit Sicherheitsschloss JP1 Aktivierung des RC-Netzes für Filter des Türschlosses an den Relaiskontakten Adressierungstabelle...
- Seite 3 | Inhalt | Art. CA2100B Beschreibung Audio-Außensprechstelle der Serie Ciao für Simplebus 2-Systeme und Vorbereitung für Anlagen mit 1 bis 8 Wohneinheiten. Frontblende aus Technopolymeren, gegen Witterungseinflüsse beständig (Schutzart IP54 und Lackierung mit UV-Schutzbehandlung) und mit Vandalismusschutz (Schutzart IK08). Smarte Tastenprogrammierungsfunktion. Einschließlich Halterung für die Aufputzmontage. Tasten für die Konfiguration von 1, 2, 4 oder 8 Wohnbereiche separat erhältlich.
- Seite 4 | Inhalt | Technische Daten 100 mm 28 mm ALLGEMEINE DATEN Monoblock Höhe (mm) Breite (mm) Tiefe (mm) Produktfarbe Grau RAL 9006 Technopolymere Art Beschichtungsmaterialien Aufputzmontage KOMPATIBLE SYSTEME Kit Audio Simplebus2 mit Netzteil Art. 1209 Audio Simplebus2 mit Netzteil Art. 1210/1210A AUDIO-MERKMALE Mikrofon 4 (ø), omnidirektional...
- Seite 5 | Inhalt | Art. CA2200A Beschreibung Tastenmodul der Serie Ciao für Simplebus 2-Systeme, in Kombination mit Art. CA2100B zu verwenden. Frontblende aus Technopolymeren, gegen Witterungseinflüsse beständig (Schutzart IP54 und Lackierung mit UV-Schutzbehandlung) und mit Vandalismusschutz (Schutzart IK08). Zu vervollständigen mit 2/4/8/16 Ruftasten (Art. Nr. CA9210, CA9211, CA9212 bzw. 2 x CA9212), die separat erhältlich sind.
- Seite 6 | Inhalt | UMWELT- UND KONFORMITÄTSMERKMALE 25 ÷ 95 Betriebsfeuchtigkeit (RH max. - %) CO2-Effizienzklasse ALLGEMEINE MERKMALE Farbe der Hintergrundbeleuchtung Weiß Ruftyp Schaltflächen Zertifizierungen RoHS II - 2011/65/UE (EN IEC 63000:2018), EMC 2014/30/UE (EN 61000-6- 1:2007, EN 61000-6-3:2007+A1:2011) IP Schutzart IP54 Art der Tasten Mechaniker...
- Seite 7 | Inhalt | Installation Türstation CA2100B f Die DIP-Schalter S1 einstellen, je nach Anzahl der Tasten. (Default) CA9210 CA9213 CA9211 CA9212 Austausch der Namensschilder...
- Seite 8 | Inhalt | Türstation CA2100B mit Tastenmodul CA2200A f Die DIP-Schalter S1 einstellen, je nach Anzahl der Tasten. art. CA9213 art. CA9210 art. CA9211 art. CA9212...
- Seite 9 | Inhalt | Die Adressierung der Tastenmodule ermöglicht es, bei Austausch eines Moduls Art. CA2200A nur die Adresse des Moduls Art. CA2200A zu programmieren, ohne alle Tasten neu programmieren zu müssen. 1 2 3 4 1 2 3 4 1 2 3 1 2 3 MAX 4 1 2 3 4...
- Seite 10 | Inhalt | Programmierung Programmierung von anderen Rufadressen als vorprogrammierten Adressen Es gibt 2 Programmierungsmodi: • Smart Programmierung fortlaufender Adressen: ermöglicht die Schnellprogrammierung der Tasten mit fortlaufenden Adressen (z. B.: 5, 6, 7, 8) • Programmierung spezifischer Adressen: ermöglicht die Programmierung spezifischer Adressen (z. B.: 25, 37, 70, 58) SMART PROGRAMMIERUNG FORTLAUFENDER ADRESSEN Die Programmierungen müssen in der angegebenen Reihenfolge durchgeführt werden f Die Türstation...
- Seite 11 | Inhalt | f Die folgenden Tasten drücken, um fortlaufende Adressen zuzuweisen, wobei bei jedem Drücken die Adresse um 1 erhöht wird f Beenden der f Konfiguration der DIP-Schalter von S2 Programmierung durch zurücksetzen Absenken des PRC PROGRAMMIERUNG SPEZIFISCHER ADRESSEN Die Programmierungen müssen in der angegebenen Reihenfolge durchgeführt werden f Die Türstation Die Einstellungen der DIP-Schalter S2...
- Seite 12 | Inhalt | example code 25 f Die Taste drücken, welcher die über DIP- Schalter eingestellte f Die Adresse der Wohnung einstellen, die Sie anrufen möchten Rufadresse zugeordnet (z.B.: 25) über die DIP-Schalter (siehe Tabelle auf S. 18) werden soll example code 37 example code 70 example code 58...
- Seite 13 | Inhalt | Die Vorgänge 3 und 4 zur Programmierung der Sonderfunktionen wiederholen CODE DIP-SCHALTER ON FUNKTIONEN Relaisansteuerung. Anm.: In der Anlage darf kein Art. 1256 im Modus allgemeine Relaissteuerung vorhanden sein. 1,3,6,7,8 Aktivierung Öffner-/Schließerkontakt des Relais bei Relaisansteuerung: 2 Sek. 2,3,6,7,8 Aktivierung Öffner-/Schließerkontakt des Relais bei Relaisansteuerung: 4 Sek.
- Seite 14 Max. 20 m. Lokale Türöffnertaste. Max. 20 m. Aktiver Eingang schließt für Meldung TÜR OFFEN Anlageleistungen A max. B max. C max. Comelit Art. 4577/4579 1 mm² 260 m 130 m 130 m (Ø 1,2 mm AWG 17) (850 feet)
- Seite 15 | Inhalt | Anschlusspläne 2738W/A 2738W/A 2738W/A 2738W/A 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 110-240V 31 Vdc 1209 31 Vdc CA2100B + CA9213 Max. 20 m. Steuertaste lokaler Türöffner. CFP Eingang Etagenruf. Im Fall mehrerer Sprechstellen mit dem gleichen Teilnehmercode ist die CFP Taste nur an eine Vorrichtung anzuschließen;...
- Seite 16 | Inhalt | 1404 1 2 3 4 1 2 3 4 1 2 3 4 110-240V 110-240V 1209 1209 CA2100B CA2100B +CA9213 +CA9213 Max. 20 m. Steuertaste lokaler Türöffner. 2738W/A 2738W/A 1 2 3 4 110-240V 1 2 3 4 1209 CA2100B CA2200A...
- Seite 17 | Inhalt | Varianten Einsatz des Relais der Türstation Aktivierung des Relais mit Öffner-/Schließerkontakt: 2 Sek. (Voreinstellung) 1209 12 VAC/VDC 1210A 18 Ω MAX 12V/24V AC-DC NO C 4A MAX CA2100B +CA921x (Voreinstellung) 1 2 3 4 1 2 3 4 Der SE-Ausgang und das C-NO-Relais werden über 2 separate Tasten Der SE-Ausgang und das C-NO-Relais werden von 1 Taste an der an der Sprechstelle gesteuert: Türöffnertaste (SE) und Taste P1 als...
- Seite 18 | Inhalt | Adressierungstabelle Cod. DIP ON 1,2,3,4,5 1,3,4,5,6 1,2,4,5,7 1,4,5,6,7 1,2,3,5,8 1,3,5,6,8 1,2,5,7,8 2,3,4,5,6 3,4,5,7 2,4,5,6,7 4,5,8 2,3,5,6,8 3,5,7,8 1,2,3,4,5,6 1,3,4,5,7 123 1,2,4,5,6,7 1,4,5,8 183 1,2,3,5,6,8 1,3,5,7,8 2,3,4,5,7 3,4,5,6,7 2,4,5,8 4,5,6,8 2,3,5,7,8 1,2,6 1,2,3,4,5,7 125 1,3,4,5,6,7 1,2,4,5,8 1,4,5,6,8 215 1,2,3,5,7,8 126 2,3,4,5,6,7 3,4,5,8 2,4,5,6,8...
- Seite 19 | Inhalt |...
- Seite 20 w w w . c o m e l i t g r o u p . c o m 3. Ausgabe 10/2024 Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy Cod. 2G40003271...
