Yeti Cycles SB165 Benutzerhandbuch Seite 9

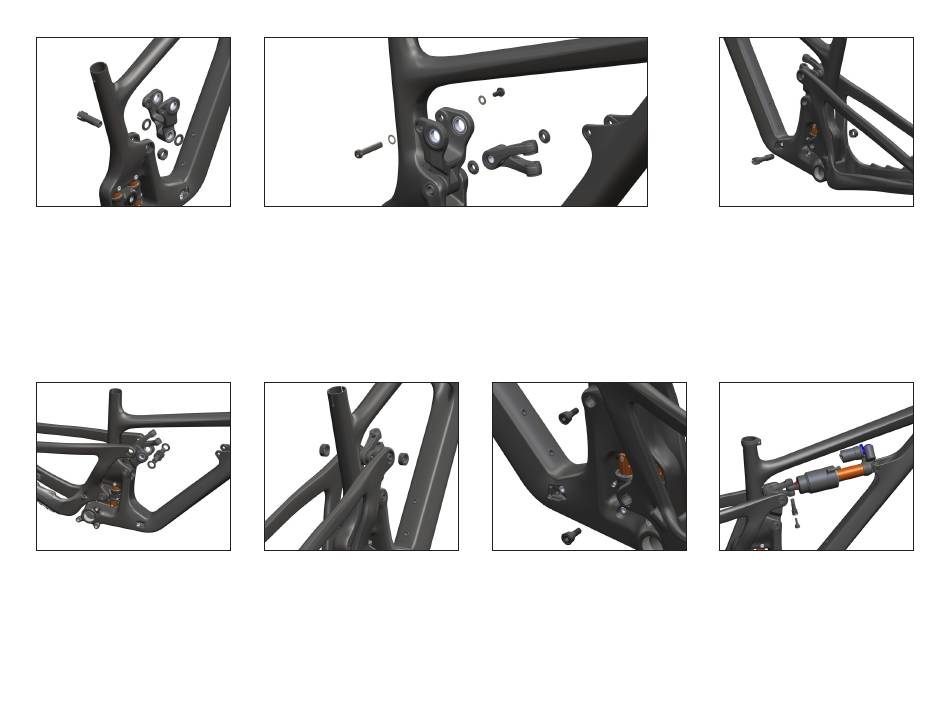

07
Fette die Unterseite der 2 Distanzscheiben (3.5)
leicht ein und setze sie auf die unteren Lager der
Link-Baugruppe (3.16). Fette die Welle leicht ein und
trage Loctite 243 auf das Gewinde der Drehpunkt-
Klemmachse des Links (3.4) auf. Fette den Hohlraum
für die Klemmmutter (3.2) ein. Montiere den Link mit
der Klemmachse für den Hauptdrehpunk (3.4) und
der Klemmmutter (3.2) am Hauptrahmen.
Drehmoment: 25 Nm
10
Fette die Vertiefungen für die gekerbte Mutter ein, fette die Unterseite des Flansches der Distanzscheiben
(3.5) leicht ein, fette den Schaft leicht ein und trage Loctite 243 auf das Gewinde der Schrauben für den
Sitzstrebendrehpunkt ein (3.3). Setze im Umlenkhebel 2 Distanzscheiben (3.5) auf die oberen Lager (3.16). Bringe
den Hinterbau und den Umlenkhebel in eine Position, in der die Bohrungen für den Drehpunkt in einer Linie sind.
Setze die 2 Verbindungsschrauben (3.3) von der Innenseite des Umlenkhebels aus ein und schraube sie
teilweise in den Hinterbau.
Befestige 2 Spannmuttern (3.2) am Hinterbau.
Verwende einen Schraubenschlüssel und schraube von außen die Schraube gegen den Uhrzeigersinn in die
Gewindebuchse (da die Schraube von außen nach innen geschraubt wird, verhält sich das Standartgewinde
wie ein Linksgewinde).
Drehmoment: 25 Nm
08
Fette die Unterseite der Distanzscheiben (3.15) leicht ein und trage auf das Außengewinde des M6-Bolzen
(3.19) Loctite 243 auf. Montiere die obere (3.23) und untere (3.22) Dämpferverlängerung am Umlenkhebel
(3.16) des SB165, indem du in die Hohlräume der Verlängerung 2 Distanzscheiben (3.15) einsetzt und
sie zwischen die Anschläge des Umlenkhebels schiebst. Die Verlängerung mit Gewinde (3.23) sollte
oben montiert werden. Fixiere das Ganze mit einem Führungsstift und setze den 8 mm x 41 mm Bolzen
mit Innengewinde (3.17) zusammen mit der Unterlegscheibe (3.21) in die Baugruppe ein. Befestige die
Verlängerung mit dem M6-Bolzen mit Außengewinde (3.19) und einer Unterlegscheibe (3.20).
Drehmoment: 10 Nm
11
Fette das Gewinde und den Keil der großen
Klemmkeilbolzen (3.9) und setze sie in die
beiden Klemmachsen, (3.1) und (3.4), ein.
Drehmoment: 14 Nm
SB165 | BENUTZERHANDBUCH
09
Fette die Hohlräume des Hauptdrehpunkts am
Hinterbau ein, fette die Welle leicht ein und
trage auf das Gewinde der Hauptdrehpunkt-
Klemmachse (3.1) Loctite 243 auf. Setze den
Hinterbau auf den Hauptdrehpunkt und
befestige ihn mit der dafür vorgesehenen
Klemmachse (3.1) und der Klemmmutter* (3.7)
für die Kabelführung. Die Aussparung für die
Kabelführung muss dabei nach oben zeigen.
Drehmoment: 25 Nm
Montiere eine flache Klemmmutter (3.2, flache
Oberseite ohne Klemmfunktion), wenn das Kit
einen kabellosen Antrieb verwendet.
12
Montiere den Dämpfer am Rahmen, indem du
zuerst das vordere Auge mit einem Führungsstift
sicherst. Fette die Welle der kleinen Klemmachse
(3.14) leicht ein und trage Loctite 243 auf. Führe
sie anschließend durch die untere Verlängerung
(3.22), den Dämpfer und verschraube sie in der
oberen Verlängerung (3.23).
Drehmoment: 15 Nm
Fette das Gewinde und den Keil ein und
setze den kleinen Klemmkeilbolzen (3.10)
anschließend in die Achse ein.
Drehmoment: 8 Nm
9
