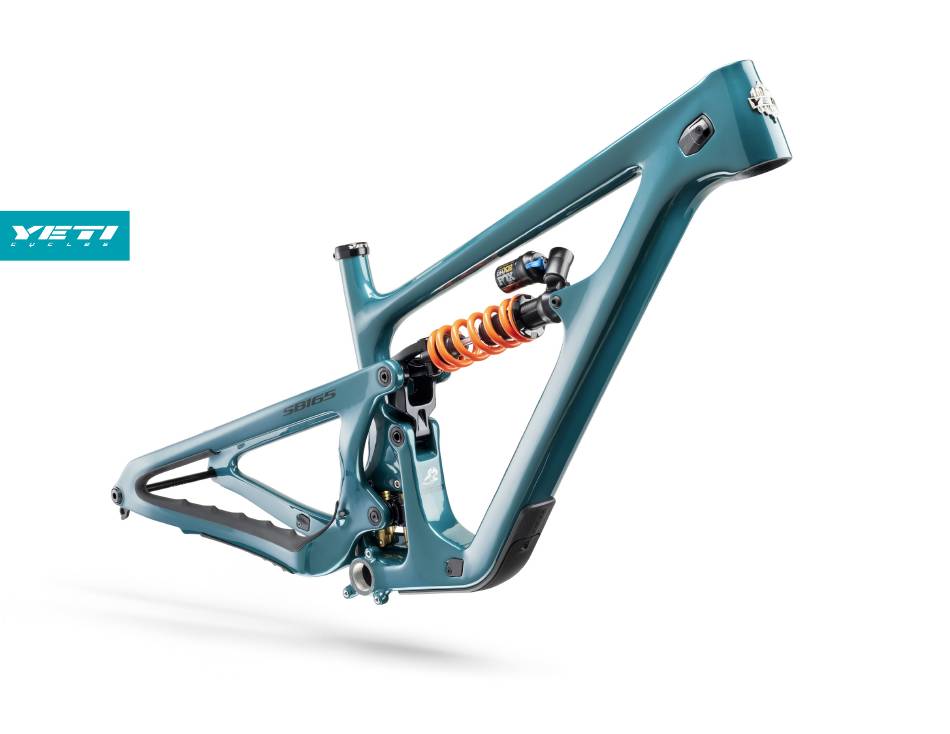

- Seite 1 YETI SB165 BENUTZERHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
INHALT SB165 BENUTZERHANDBUCH ALLGEMEINE INFORMATIONEN RAHMEN-FEATURES SB165 GEOMETRIE RAHMENSTANDARDS WARTUNG RAHMENMONTAGE LAGERINSTALLATION INSTALLATION DES KUGELLAGERS IM SWITCH INFINITY SATTELSTÜTZEN-SETUP SWITCH INFINITY SERVICE LEITFADEN ZUM EINBAU VON VARIO-SATTELSTÜTZEN EXPLOSIONSZEICHNUNG REPARATURKITS HÄUFIG GESTELLTE FRAGEN LEBENSLANGE GARANTIE KONTAKTINFORMATIONEN... -
Seite 3: Allgemeine Informationen
Umständen eine gefährliche Aktivität sein. Die ordnungsgemäße Wartung deines Bikes liegt in deiner Verantwortung und trägt bei richtiger Ausführung dazu bei, das Risiko von Verletzungen und Schäden an deinem Bike zu verringern. Das SB165 wurde speziell für den Offroad-Einsatz entwickelt. -
Seite 4: Rahmen-Features
INTERN GEFORMTE KABELKANÄLE FÜR EINE PROBLEMLOSE KABELFÜHRUNG UND EIN GERÄUSCHARMES BIKE Das SB165 bietet einen hinteren Federweg von 165 mm mit unserer patentierten Switch Infinity-Technologie. Effizientes Pedalieren und gleichzeitig geschmeidig und stabil, Die Zeiten, in denen du die Kabel durch das Unterrohr fischen musstest, in der Hoffnung, wenn es uneben wird. -
Seite 5: Sb165 Geometrie
GEOMETRIE SB165 SB165 BENUTZERHANDBUCH 1 7 0 M M G A B E L S I T Z R O H R L Ä N G E E F F E K T I V E O B E R R O H R L Ä N G E L E N K W I N K E L ˚... -
Seite 6: Rahmenstandards
RAHMENSTANDARDS SB165 BENUTZERHANDBUCH F E D E R W E G 165 MM R A D G R Ö S S E VORNE 29 ZOLL, HINTEN 27,5 ZOLL R A H M E N G R Ö S S E S, M, L, XL D Ä... -
Seite 7: Halte Dein Yeti Sauber Und In Schuss
Yeti empfiehlt dringend, beim Zusammenbau deines Rahmens einen Drehmomentschlüssel verhindern, dass schwerwiegende Probleme auftreten. Beachte bitte, dass die Wartungsintervalle zu verwenden. Die genauen Drehmomente für die einzelnen Teile des SB165 sind unten je nach Klima, Trail-Bedingungen und Häufigkeit des Fahrens variieren können. Die Wartung aufgeführt sowie in der schrittweisen Anleitung zum Zusammenbau des Bikes in diesem... -
Seite 8: Rahmenmontage
(3.27) leicht ein und befestige sie zusammen mit • Loctite (243) WARNUNG: Die Wartung von Yeti-Bikes erfordert 2 Unterlegscheiben (3.28) am Hauptrahmen. spezielle Kenntnisse und Werkzeuge. Yeti Cycles • Fett Drehmoment: 4 Nm (oder handfest) empfiehlt, alle Wartungs- und Reparaturarbeiten von einem autorisierten Yeti-Händler durchführen zu lassen. - Seite 9 Hinterbau ein, fette die Welle leicht ein und Link-Baugruppe (3.16). Fette die Welle leicht ein und (3.16) des SB165, indem du in die Hohlräume der Verlängerung 2 Distanzscheiben (3.15) einsetzt und trage auf das Gewinde der Hauptdrehpunkt- trage Loctite 243 auf das Gewinde der Drehpunkt- sie zwischen die Anschläge des Umlenkhebels schiebst.
- Seite 10 SB165 BENUTZERHANDBUCH Trage auf das Außengewinde des M6-Bolzen (3.19) Befestige die Klemmkappe (3.8) mit einer Montiere auf den Keilbolzen des Hauptdrehpunkts Montiere das Universal-Schaltauge (3.34) Loctite 243 auf. Führe einen 8 mm x 45 mm Bolzen M4 x 16 mm Flachkopfschraube (3.25) auf der Nicht-Antriebsseite eine Klemmkappe (3.8) am Rahmen.
-
Seite 11: Lagerinstallation
LAGERINSTALLATION SB165 BENUTZERHANDBUCH EINPRESSEN VON LAGERN IN DEN UMLENKHEBEL EINPRESSEN VON LAGERN IN DIE DÄMPFERVERLÄNGERUNG Presse die beiden oberen Lager mit einem 15 mm x 24 mm Einpressdorn von der Innenseite der Presse das Lager in die obere Verlängerung und richte den verlängerten Rand des Laufrings dabei Anschläge in den Link. -
Seite 12: Im Switch Infinity
SWITCH INFINITY V2 LAGERBAUGRUPPE SB165 BENUTZERHANDBUCH LAGERAUSBAU LAGERINSTALLATION LAGER AUF DER ANTRIEBSSEITE LAGER AUF DER ANTRIEBSSEITE Entferne die Staubkappen an der Außenseite der Lager. Presse das antriebsseitige Lager in das Switch Infinity-Gehäuse. Entferne das Lager auf der Nicht-Antriebsseite. Schiebe die Achshülse in das Lager auf der Antriebsseite. - Seite 13 SWITCH INFINITY V1 LAGERBAUGRUPPE SB165 BENUTZERHANDBUCH LAGERAUSBAU LAGERINSTALLATION LAGER AUF DER ANTRIEBSSEITE LAGER AUF DER ANTRIEBSSEITE Entferne das Lager und die Achshülse auf der Antriebsseite. Presse das Lager auf der Nicht-Antriebsseite in das Switch Infinity-Gehäuse (stelle dabei sicher, dass der Steg des Lagers vom Switch Infinity-Gehäuse nach außen gerichtet ist).
-
Seite 14: Sattelstützen-Setup
SATTELSTÜTZEN-SETUP SB165 BENUTZERHANDBUCH STANDARD-ZUGVERLEGUNG Entferne den äußeren Unterrohrschutz aus Führe die Außenhülle für den Zug der Die Öffnung unter dem Unterrohrschutz bietet Während du die Hülle durch die Kunststoff mit einem 3 mm Inbusschlüssel. Sattelstütze in die Zugeingangsöffnung auf der einen Zugang, durch den du mit dem Finger die Zugeingangsöffnung des Steuerrohrs schiebst,... -
Seite 15: Switch Infinity-Wartung
SWITCH INFINITY-WARTUNG SB165 BENUTZERHANDBUCH Entferne den Klemmkeilbolzen des Entferne die Klemmachse des Hauptdrehpunkts Bewege den Hinterbau nach oben, um den Entferne die vier Klemmen, die die Schaltseilhülle und die Bremsleitung am Hauptdrehpunkt Hauptdrehpunkts (3.9) mit einem 5 mm (3.1) mit einem 10 mm Inbusschlüssel. -
Seite 16: Leitfaden Zum Einbau Von
LEITFADEN ZUM EINBAU VON VARIO-SATTELSTÜTZEN SB165 BENUTZERHANDBUCH Vario-Sattelstützen sind bei modernen Mountainbikes nicht mehr wegzudenken. MINIMALE HÖHE VON TRETLAGER ZU SATTEL BEI Vor deiner ersten Fahrt musst du aber unbedingt die Abstände prüfen. KABELGEBUNDENEN VARIO-SATTELSTÜTZEN (MM)* 479,6** Dies solltest du unbedingt überprüfen:... -
Seite 17: Explosionszeichnung
3.34 1.1.4.7.9 06558 3.31 FIT4+GRIP EXTRA ITEMS SUPPLIED IN KIT 09658 200020419 DT GUARD, MY23 INNER, RUBBER 3.36 14883 ASSY, SB165 G1.3 RT, PURCH 3.24 3.28 12748 [MASTER] SWINGARM 3.38 2.1.11 14838 300040571 UPPER CS/SS PROTECTOR, 165MX ZUSATZARTIKEL IM KIT 3.36... -
Seite 18: Explosionszeichnung - Teileliste
3.21 300030069 UNTERLEGSCHEIBE 8,5 MM x 12,5 MM x 0,5 MM SB165 HINTERBAU 3.22 200020323 BAUGRUPPE, DÄMPFERVERLÄNGERUNG_60 MM, UNTEN 300040571 OBERER KETTEN-/SITZSTREBENSCHUTZ, SB165 3.22.1 300040503 UNTERE DÄMPFERVERLÄNGERUNG [60 MM] 200020405 UNTERER KETTENSTREBENSCHUTZ 3.22.2 300020032 LAGER, 398 MAX DBL, 8 MM x 19 MM x 10 MM/11 MM 3.23... -
Seite 19: Reparaturkits
KETTENSTREBENSCHUTZ, UNTEN 200020445 REPARATURKIT FÜR SWITCH INIFINITY V2-LAGER 200020419 UNTERROHRSCHUTZ, MODELLJAHR 2023 INNEN, TPR 300020060 LAGER MR17287 LLU MAX BO 300040571 KETTEN- UND SITZSTREBENSCHUTZ, SB165 300030383 SPACER FÜR SWITCH INFINITY V2-LAGER 200020337 DÄMPFERVERLÄNGERUNGS-KIT 200020436 ZUGFÜHRUNGS-KIT 200020322 OBERE 60 MM DÄMPFERVERLÄNGERUNG MIT LAGER... - Seite 20 SB165 BENUTZERHANDBUCH 200020443 AXS-UMRÜSTKIT 200020442 REPARATURKIT FÜR HARDWARE 300040510 RAHMENSTOPFEN, ZUGFÜHRUNG 300030361 KLEMMACHSE, 15 MM x 58,5 MM, M15 x 1,5 MM 300040521 KLEMME, STEUERROHRZUGFÜHRUNG, EINFACH, PA6 300030362 KLEMMMUTTER, M15, 9,5 MM DICK, RUNDE KAPPE 300030177 SCHRAUBE, FLACHKOPF, M4 x 0,7 MM x 25 MM...
-
Seite 21: Häufig Gestellte Fragen
WIE BREIT DARF DER REIFEN FÜR DAS SB165 SEIN? MUSS DAS SWITCH INFINITY-SYSTEM GEWARTET WERDEN? Die kurze Antwort ist, auf das SB165 passt ein Reifen mit einer Breite von bis zu 2,6 Zoll. Der vollständig versiegelte Switch Infinity-Mechanismus verfügt über externe Schmiernippel Das SB165 hat eine ausgezeichnete Reifenfreiheit, aber die Reifengrößen variieren von... -
Seite 22: Häufig Gestellte Fragen (2 Von 2)
HAT DAS SB165 ISCG-AUFNAHMEN? Das SB165 hat eine LEBENSLANGE Herstellergarantie. Ja, das SB165 hat integrierte ISCG '05-Aufnahmen. Das Design ist für moderne Führungen mit niedrigem Profil ausgelegt. Je nach Marke kann es sein, dass einige ältere Modelle mit größeren WAS IST DIE LÄNGSTE VARIO-SATTELSTÜTZE, DIE ICH FÜR DAS SB165 VERWENDEN KANN? oberen Führungen nicht passen. -
Seite 23: Lebenslange Garantie
So einfach ist das. Kein Kleingedrucktes. RECHTLICHER HINWEIS Yeti Cycles haftet nicht für Personen- oder Sachschäden, die durch das Fahren, den Transport oder die sonstige Nutzung deines Bikes entstehen. Für den Fall, dass dein Rahmen bricht oder anderweitig versagt, übernimmt Yeti Cycles gemäß den in der Garantie festgelegten Bedingungen keine Haftung und keine Verpflichtung, die über die Reparatur oder den Ersatz...
