RAHMENMONTAGE

YETI-TIPPS
Stelle sicher, dass deine Werkzeuge in gutem
Zustand sind. Ein abgenutzter Inbusschlüssel kann
den Sechskant an einer Schraube abrunden, sodass
kein richtiges Drehmoment mehr möglich ist.
Die Drehmomentvorgaben sind an verschiedenen
Stellen in der Anleitung und auf Seite 7 dieses
Handbuchs aufgeführt. Es ist wichtig, alle Gewinde
vorzubereiten. In den Anweisungen ist angegeben,
ob Schraubensicherung oder Fett zu verwenden ist.
Die in Klammern aufgeführten Positionen der Teile
sind in der Explosionsansicht auf Seite 16 dargestellt.
Bitte stelle sicher, dass du alle Anweisungen zur
Vorbereitung befolgst.
WARNUNG: Die Nichtbeachtung der Anweisungen
kann zu schwerwiegenden Beschädigungen des
Rahmens führen.
WARNUNG: Die Wartung von Yeti-Bikes erfordert
spezielle Kenntnisse und Werkzeuge. Yeti Cycles
empfiehlt, alle Wartungs- und Reparaturarbeiten
von einem autorisierten Yeti-Händler durchführen
zu lassen.
03

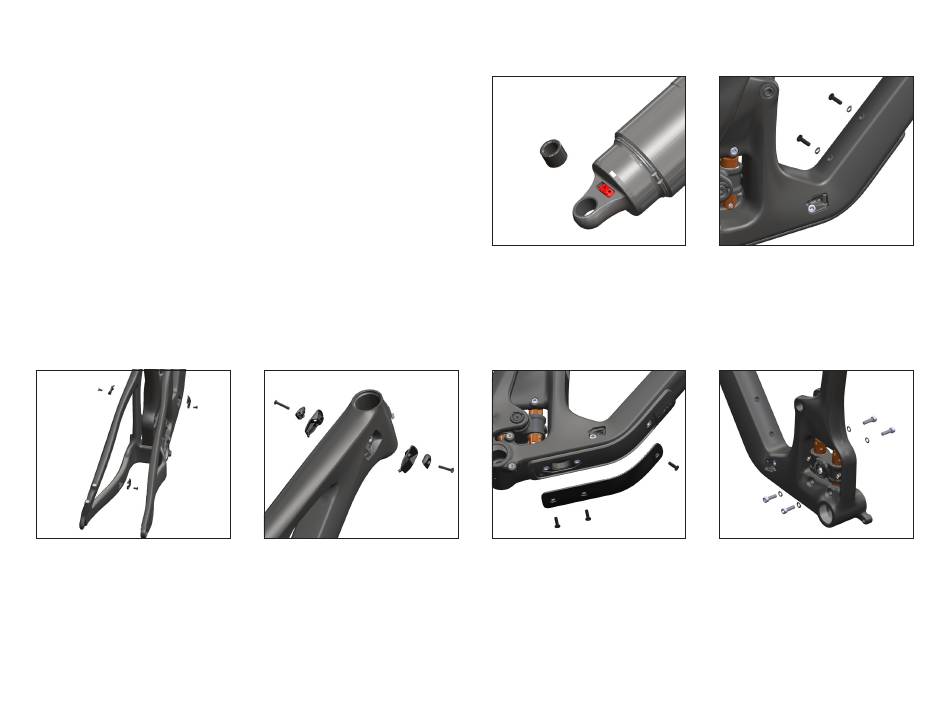

Befestige am Hauptrahmen 2 Zugführungsklemmen
(3.29) mit 2 M4 x 10 mm Flachkopfschrauben (3.33).
Befestige 1 Zugführungsklemme (3.29) mit 1
M4 x 10 mm Flachkopfschraube (3.33) an der
Kettenstrebe auf der Nicht-Antriebsseite des
Hinterbaus.
Ziehe sie handfest an. Die Hardware kann nach
Verlegung der Zughülle mit 2-3 Nm angezogen
werden.
BENÖTIGTE WERKZEUGE
• Drehmomentschlüssel, 5-25 Nm,
im Uhrzeigersinn und gegen den
Uhrzeigersinn
• 2,5 mm Inbusschlüssel
• 3 mm Inbusschlüssel
• 4 mm Inbusschlüssel
• 5 mm Inbusschlüssel
• 6 mm Inbusschlüssel
• 8 mm Inbusschlüssel
• 10 mm Inbusschlüssel
• 8 mm Führungsstifte
• Loctite (243)
• Fett
04
Setze in beide Vertiefungen hinter dem Steuerrohr
eine Zugführungsabdeckung (3.32) ein.
Setze eine zweifache Zugführungsklemme (3.30)
in die Abdeckung auf der Nicht-Antriebsseite
und eine einfache Zugführungsklemme (3.31)
in die Abdeckung auf der Antriebsseite
ein. Befestige sie mit M4 x 25 mm
Flachkopfschrauben (3.26).
Ziehe sie handfest an. Die Hardware kann nach
Verlegung der Zughülle mit 2-3 Nm angezogen
werden.
01
Presse die Dämpferbuchse (3.24) in das hintere
Dämpferauge.
05
Montiere den unteren Unterrohrschutz (3.37) mit
3 flachen M5-Schrauben (3.27), auf die Loctite
243 aufgetragen wurde, am Hauptrahmen.
Drehmoment: 5 Nm
SB165 | BENUTZERHANDBUCH
02
Fette die Gewinde von 2 flachen H20-Bolzen
(3.27) leicht ein und befestige sie zusammen mit
2 Unterlegscheiben (3.28) am Hauptrahmen.
Drehmoment: 4 Nm (oder handfest)
06
Montiere den Switch Infinity-Link (3.13) mit 4
Innensechskantschrauben (3.11), auf die Loctite
243 aufgetragen wurde, und 4 Unterlegscheiben
(3.12) am Rahmen. Die Schmiernippel sollten zur
Nicht-Antriebsseite zeigen.
Festziehen im Kreuzmuster: 12 Nm
Drehmoment wiederholen, um sicherzustellen,
dass alle Befestigungen vollständig angezogen
sind.
