Panasonic KX-TF400EX Serviceanleitung
Inhaltsverzeichnis
- 1 Wichtige Sicherheitshinweise
- 2 Batteriewarnung
- 3 Demontageanleitung (Telefonhörer ( Hauptplatine ))
- 4 So Ersetzen Sie das Telefonhörer -LCD
- 5 So Ersetzen Sie die Batterie und die Batteriekappe
- 6 Explosionsdarstellung und Ersatzteilverzeichnis
- 7 Explosionsdarstellung
- 8 Ersatzteilverzeichnis
- Diese Anleitung herunterladen
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic KX-TF400EX
Inhaltszusammenfassung für Panasonic KX-TF400EX

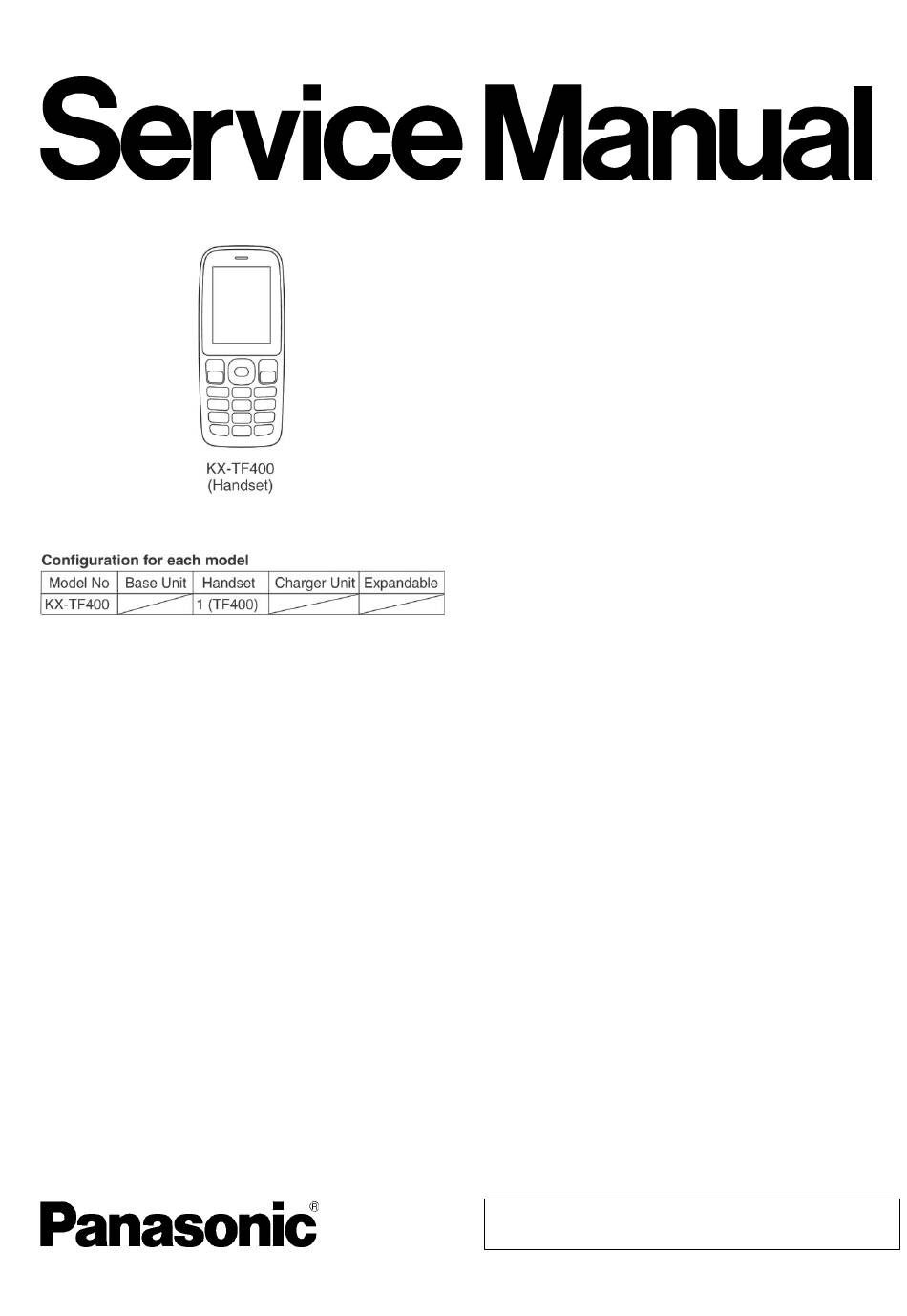

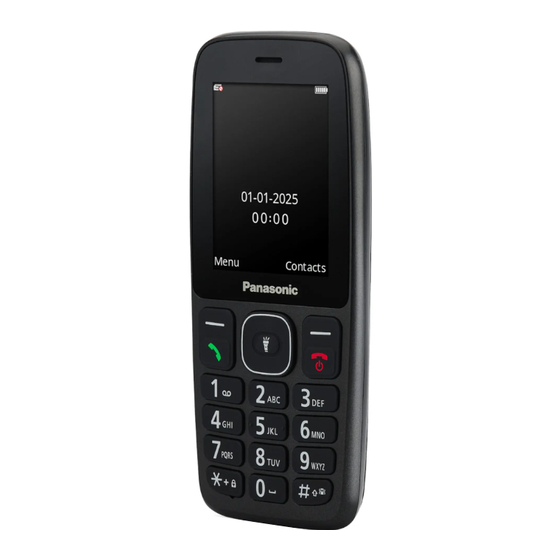

- Seite 1 Bestellung No.KM42506230CE Feature-Phone KX-TF400EX Modell Nr. B; Schwarze Version C; Blaue Version [Für Endbenutzer] © Panasonic Entertainment & Communication Co., Ltd. 2025 Das unerlaubte Kopieren und Verteilen ist gesetzlich verboten.
-
Seite 2: Wichtige Sicherheitshinweise
WARNUNG Diese Serviceinformationen sind nur für erfahrene Reparaturtechniker konzipiert und nicht für die allgemeine Öffentlichkeit. Sie enthalten keine Warnungen oder Vorsichtsmaßnahmen, um nicht-technische Personen vor möglichen Gefahren bei der Instandhaltung eines Produkts zu warnen. Produkte, die mit Elektrizität betrieben werden, sollten nur von erfahrenen Fachtechnikern gewartet oder repariert werden. Jeder Versuch, das oder die in diesen Serviceinformationen beschriebene(n) Produkt(e) von einer anderen Person zu warten oder zu reparieren, könnte zu schweren Verletzungen oder zum Tod führen. -
Seite 3: Batteriewarnung
1 Warnung 1.1 Batteriewarnung Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird. Entsorgen Sie die gebrauchten Batterien gemäß den Anweisungen. - 3 -... - Seite 4 2 Demontage- und Montageanleitung Hinweis: Liste der Werkzeuge, die für die Demontage des Mobiltelefons verwendet werden. Werkzeug Das Werkzeugbild dient nur als Referenz Kreuzschlitzschraubendreher Die Spitze des Schraubenziehers Pinzette Elektrisches Lötkolben - 4 -...
-
Seite 5: Demontageanleitung (Telefonhörer ( Hauptplatine ))
2.1 Demontageanleitung (Telefonhörer ( Hauptplatine )) Nehmen Sie die Batterieabdeckung Schrauben heraus und entfernen Sie die 6 Schrauben. Oberschrank Entfernen Sie das obere Gehäuse vom Gehäusedeckel. Entriegeln Sie die Schnallen der Halterung Halterung, um die Platine zu entfernen. Halterung Entfernen Sie die PCBA aus dem Schrankdeckel. PCBA Abdeckhaube - 5 -... -
Seite 6: So Ersetzen Sie Das Telefonhörer -Lcd
2.2 So ersetzen Sie das Telefonhörer -LCD Anmerkung: Die Abbildungen auf dieser Seite sind vereinfacht. Sie können sich von dem tatsächlichen Produkt unterscheiden. Entfernen Sie das LCD: Verwenden Sie ein Lötkolben, um die FPC-Pins des LCD zu löten, und lösen Sie den FPC-Pin des LCD von der Leiterplatte in Richtung des Pfeils ab. -
Seite 7: So Ersetzen Sie Die Batterie Und Die Batteriekappe
Verwenden Sie ein Lötkolben, um die FPC-Pins des LCD in Richtung des Pfeils zu löten. Hinweis: Die Temperatur des Lötkolbens sollte auf 360±10°C für etwa 3 bis 5 Sekunden eingestellt werden. Überprüfen Sie, ob jeder FPC-Pin mit der Leiterplatte gut gelötet ist. 2.3 So ersetzen Sie die Batterie und die Batteriekappe Nehmen Sie die Abdeckung des Telefons ab und heben Sie die Batterie an... -
Seite 8: Explosionsdarstellung Und Ersatzteilverzeichnis
3 Explosionsdarstellung und Ersatzteilverzeichnis 3.1 Explosionsdarstellung 3.2 Ersatzteilverzeichnis Sicherh Ref.No. Teilenummer Teilebezeichnung & Beschreibung Hinweise PNWYA400EX03 LCD (mit leitfähigem LCD-Aufkleber) PNWYA400EX09 Batterie PNWYA400EX10 Batteriedeckel (schwarze Farbe) PNWYB400EX10 Batteriedeckel (blaue Farbe) - 8 -... - Seite 9 4 Änderungsinformationen Hauptinhaltsänderungen Änderung des Problem Suffixcodes Erste Version ---------- Juni 2025 KX-TF400EXB und KX-TF400EXC. - 9 -...
