RTM ABIx MT EasyTeach

5 Montage de la bride multifonctions

Risque de blessure en cas de démarrage inattendu
Si le robot est sous tension pendant les travaux de montage et de démontage, des pièces peuvent
démarrer de manière inattendue et provoquer des blessures.
► Conformez-vous aux documents des composants du système.
► Débranchez l'alimentation électrique.

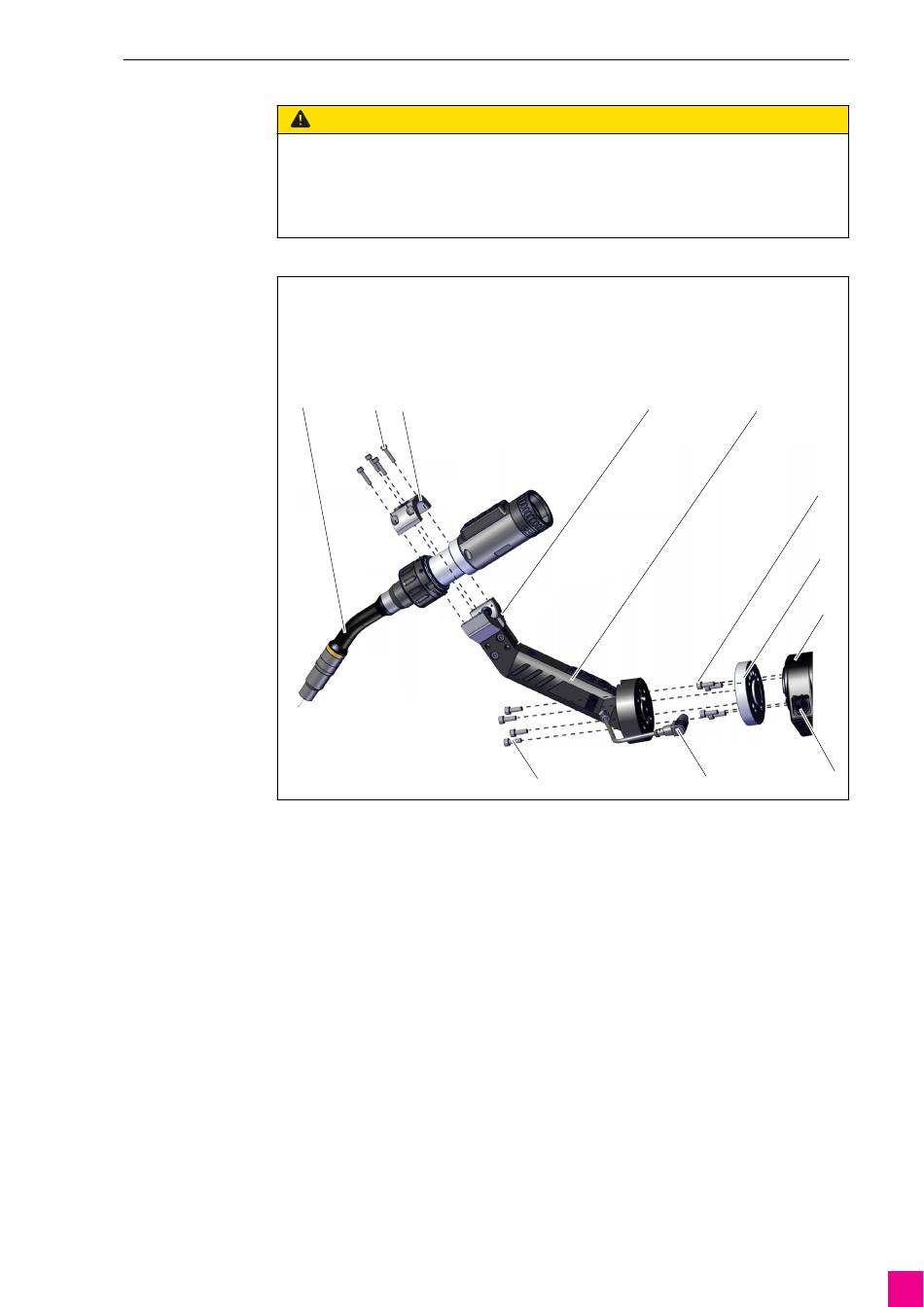

Fig. 2
A Torche de soudage
B 4× vis cylindriques M5 × 20
C Étrier de serrage
D Support de torche
E Bride multifonctions RTM ABIx MT EasyTeach
F 4× vis cylindriques M6 × 16
A
Fixez la bride intermédiaire (G) à l'aide des vis cylindriques M6 × 16 (4×) (F) sur le robot (H).
1
Fixez la bride multifonctions RTM ABIx MT EasyTeach (E) à l'aide des vis cylindriques M6 × 25 (4×) (K)
2
avec un couple de serrage maximal de 4 Nm sur la bride intermédiaire (G).
Raccordez le câble de connexion (J) au raccord situé sur le robot (I).
3
Placez la torche de soudage (A) dans le support de torche (D) et fixez-la.
4
Fixez l'étrier de serrage (C) à l'aide des vis cylindriques M5 × 20 (4×) (B) avec un couple de serrage
5
maximal de 4 Nm.
ATTENTION
Montage de la bride multifonctions
B C
5 Montage de la bride multifonctions
G Bride intermédiaire
H Robot
I Raccord du câble de connexion du robot
J Câble de connexion
K 4× vis cylindriques M6 × 25
D
K J
E
F
G
H
I
FR - 7
