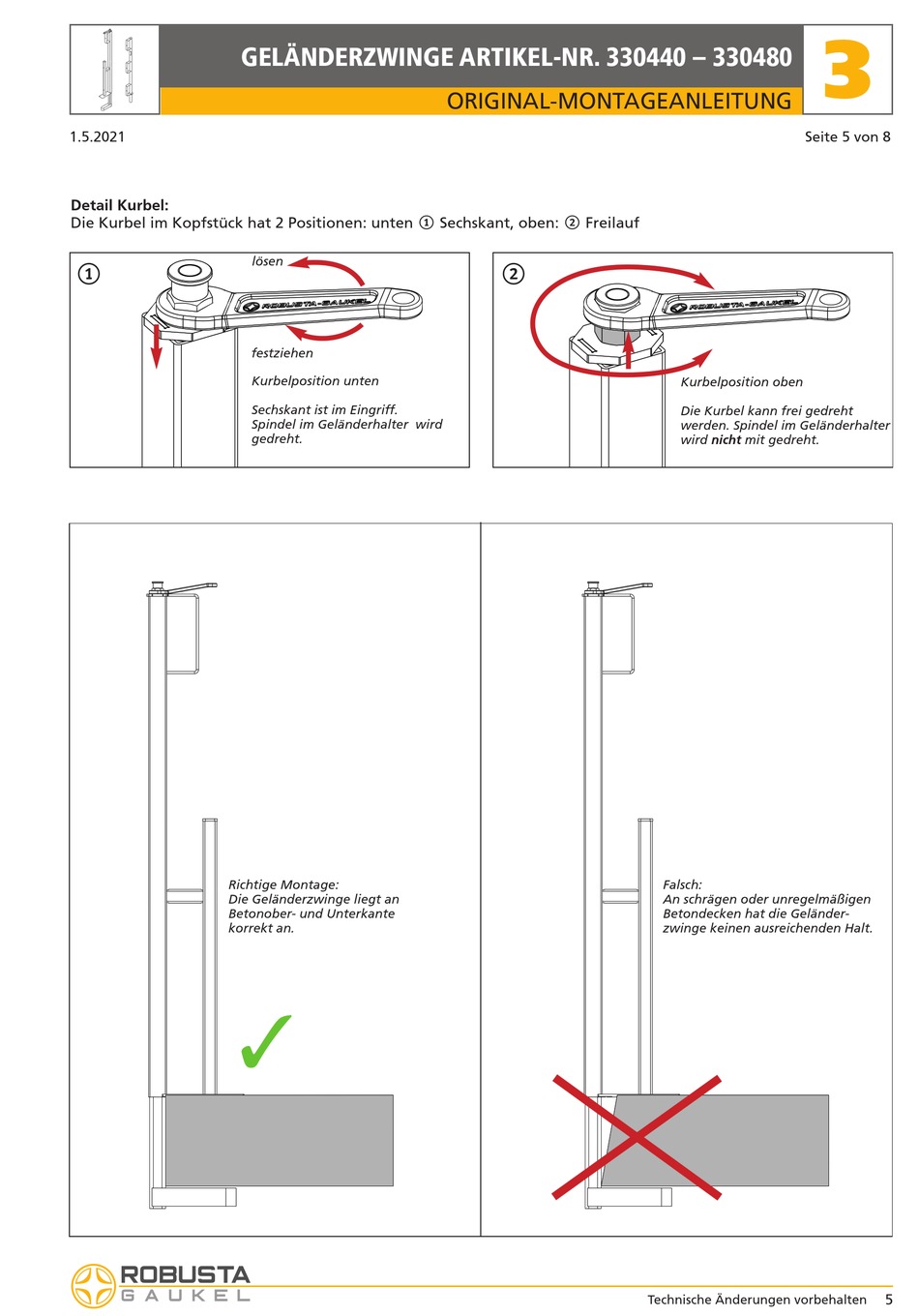

Robusta 330440 Originalmontageanleitung Seite 5

GELÄNDERZWINGE ARTIKEL-NR. 330440 – 330480
1.5.2021
Detail Kurbel:
Die Kurbel im Kopfstück hat 2 Positionen: unten
1
Richtige Montage:
Die Geländerzwinge liegt an
Betonober- und Unterkante
korrekt an.

1
lösen
festziehen
Kurbelposition unten
Sechskant ist im Eingriff.
Spindel im Geländerhalter wird
gedreht.
ORIGINAL-MONTAGEANLEITUNG
2
Sechskant, oben: Freilauf
2
Seite 5 von 8
Kurbelposition oben
Die Kurbel kann frei gedreht
werden. Spindel im Geländerhalter
wird nicht mit gedreht.
Falsch:
An schrägen oder unregelmäßigen
Betondecken hat die Geländer-
zwinge keinen ausreichenden Halt.
Technische Änderungen vorbehalten
3
5
