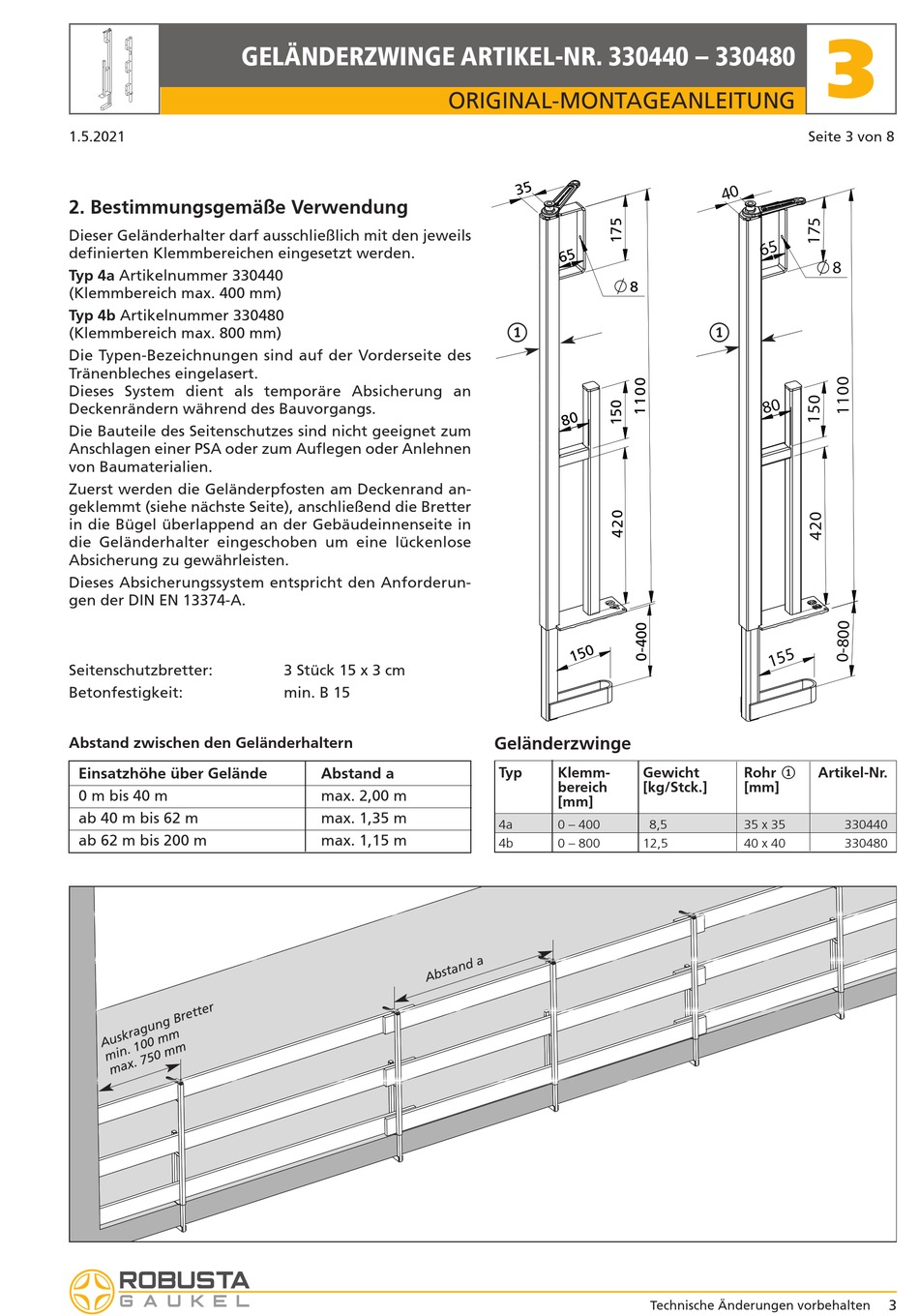

GELÄNDERZWINGE ARTIKEL-NR. 330440 – 330480
1.5.2021
2. Bestimmungsgemäße Verwendung
Dieser Geländerhalter darf ausschließlich mit den jeweils
definierten Klemmbereichen eingesetzt werden.
Typ 4a Artikelnummer 330440
(Klemmbereich max. 400 mm)
Typ 4b Artikelnummer 330480
(Klemmbereich max. 800 mm)
Die Typen-Bezeichnungen sind auf der Vorderseite des
Tränenbleches eingelasert.
Dieses System dient als temporäre Absicherung an
Deckenrändern während des Bauvorgangs.
Die Bauteile des Seitenschutzes sind nicht geeignet zum
Anschlagen einer PSA oder zum Auflegen oder Anlehnen
von Baumaterialien.
Zuerst werden die Geländerpfosten am Deckenrand an-
geklemmt (siehe nächste Seite), anschließend die Bretter
in die Bügel überlappend an der Gebäudeinnenseite in
die Geländerhalter eingeschoben um eine lückenlose
Absicherung zu gewährleisten.
Dieses Absicherungssystem entspricht den Anforderun-
gen der DIN EN 13374-A.
Seitenschutzbretter:
Betonfestigkeit:
Abstand zwischen den Geländerhaltern
Einsatzhöhe über Gelände
0 m bis 40 m
ab 40 m bis 62 m
ab 62 m bis 200 m
ORIGINAL-MONTAGEANLEITUNG
3 Stück 15 x 3 cm
min. B 15
Abstand a
max. 2,00 m
max. 1,35 m
max. 1,15 m
8
1
Geländerzwinge
Typ Klemm- Gewicht
bereich [kg/Stck.]
[mm]
4a 0 – 400 8,5
4b 0 – 800 12,5
Technische Änderungen vorbehalten
3
Seite 3 von 8
8
1
1
Rohr Artikel-Nr.
[mm]
35 x 35 330440
40 x 40 330480
3
