GELÄNDERZWINGE ARTIKEL NR. 330440 – 330480
ORIGINAL-MONTAGEANLEITUNG
Seite 4 von 8
3. Montage
Vor dem Anklemmen der Geländerzwinge ist darauf zu achten, dass der Beton am Deckenrand tragfähig und sauber
ist. Das Innenohr wird durch Drehen der oben befestigten Kurbel im Uhrzeigersinn nach innen gezogen, bis die
Geländerzwinge angeklemmt ist. Das form- und kraftschlüssige Anziehen geschieht von Hand.
ACHTUNG: Beide Betonkanten müssen direkten Kontakt zum Innenrohr haben, sonst ist die sichere Klemmwirkung
nicht vorhanden! Ober- und Unterseite der Decke müssen parallel sein!
Zur Überprüfung des festen Sitzes gegen das obere Ende der Zwinge mit Handkraft (ca. 30 kg) drücken.
Dann werden die 3 Bretter eingeschoben und gegen Verrutschen mit einem Nagel pro Bügel gesichert.
Die Demontage erfolgt in umgekehrter Reihenfolge.
Bei den Arbeiten am freien (ungeschützten) Deckenrand muss der Monteur gegen Absturz gesichert sein mit geeig-
neten Mitteln, z.B. durch Nutzung einer PSA.

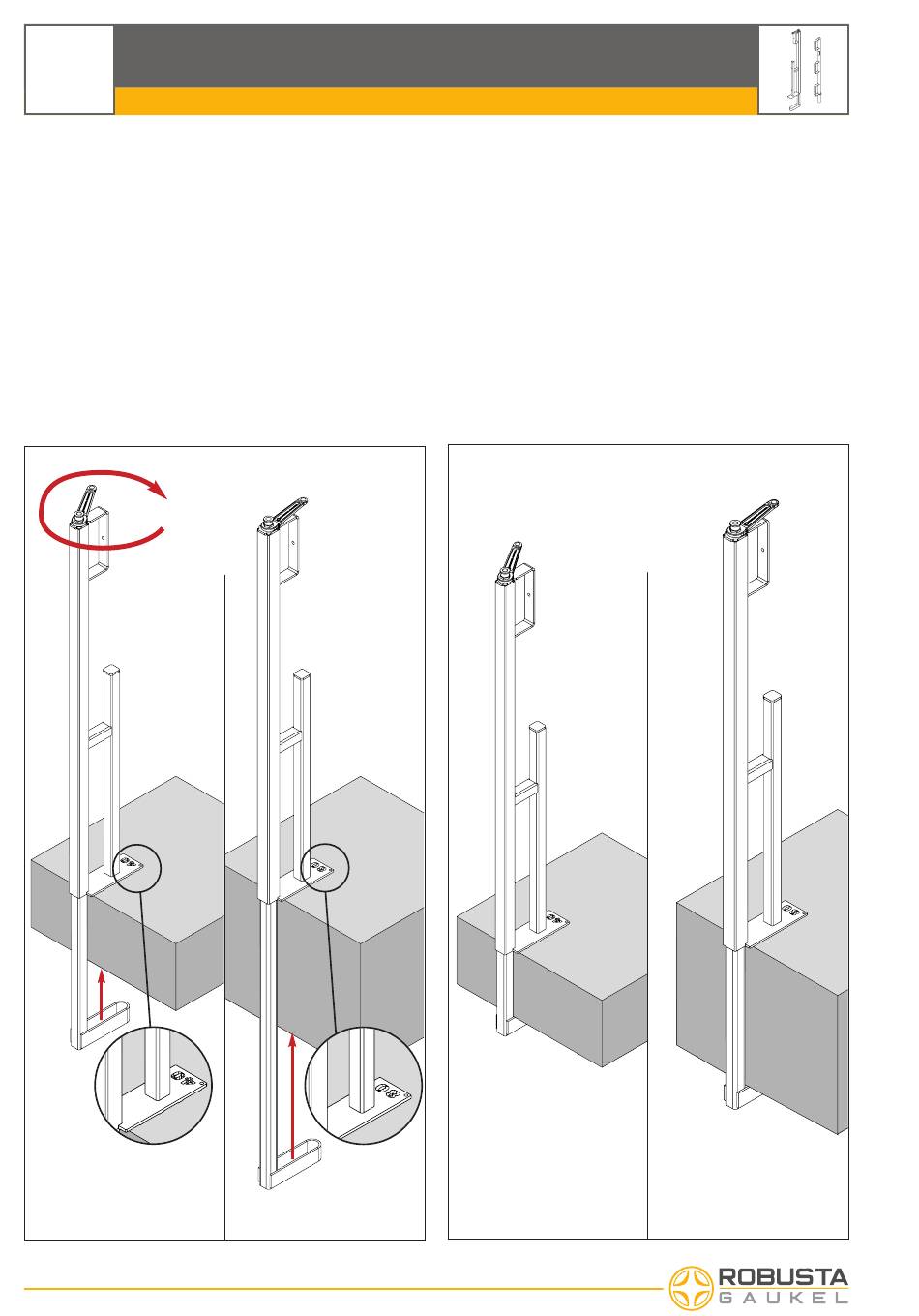

Durch Drehen der Kurbel wird die
untere Klemme des Geländerhalters
nach oben gezogen.
Typ-
Kennzeichnung
Artikel-Nr. 330440
Klemmbereich max. 400 mm
4
Typ-
Kennzeichnung
Artikel-Nr. 330480
Klemmbereich max. 800 mm
Original-Montageanleitung Geländerzwingen
Letztes kraftschlüssiges Anziehen, der Geländerhalter sitzt
fest an der Brüstung bzw. am Deckenrand / am Unterzug
1.5.2021
