Inhaltszusammenfassung für ADE Bully2000

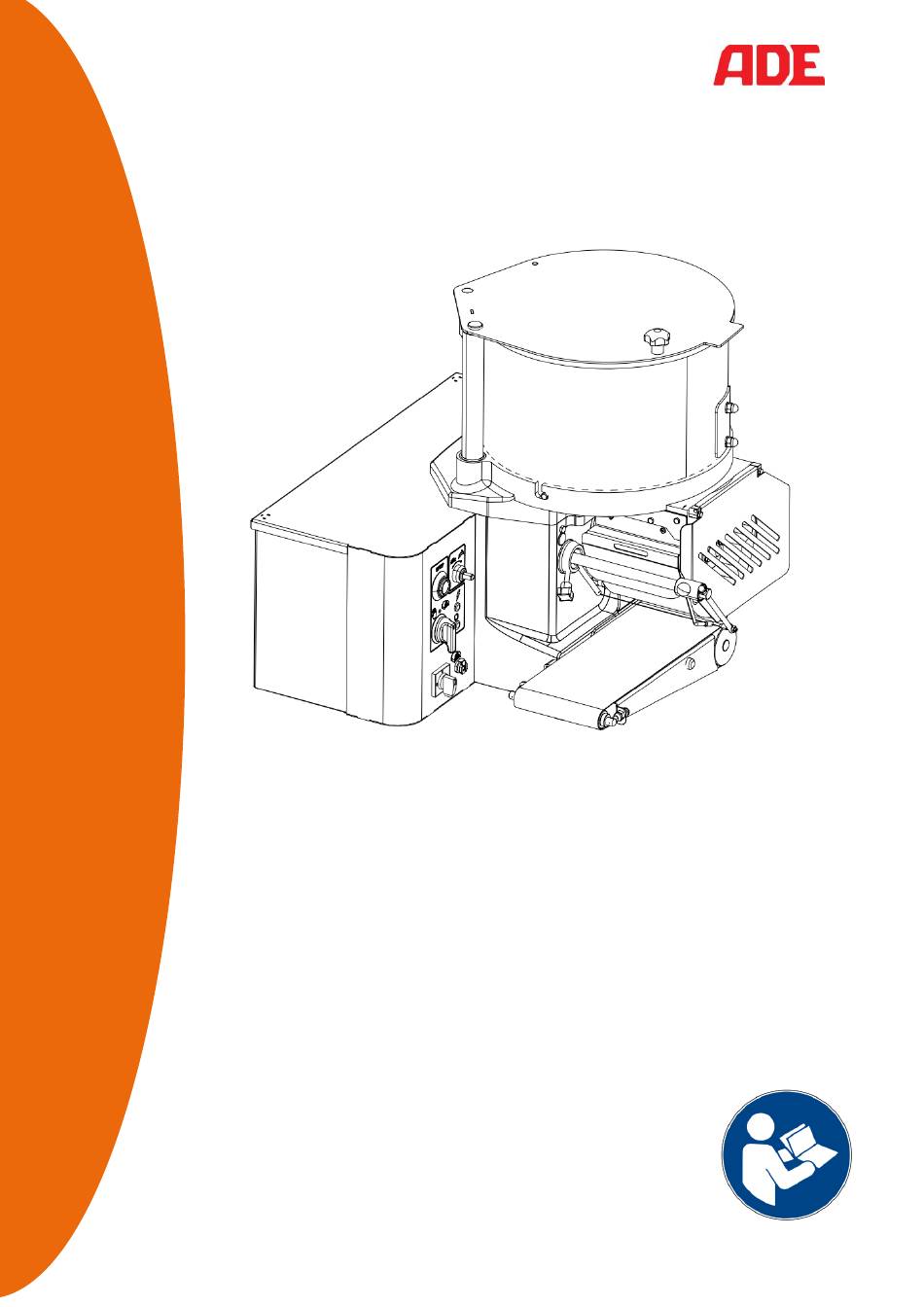

- Seite 1 BEDIENUNGSANLEITUNG Burgerformmaschine Bully2000-230 Bully2000-240618-Rev002-UM-de...
- Seite 2 Produkt einfüllen und Produktion ..................10 TRENNPAPIER EINLEGEN ....................12 PRODUKTDICKE UND GEWICHT EINSTELLEN ............... 13 REINIGUNG UND WARTUNG .................... 15 SCHULUNG ........................18 ENTSORGUNG ........................18 GARANTIE .......................... 18 TECHNISCHE DATEN ......................19 KONFORMITÄTSERKLÄRUNG ..................20 SCHALTPLÄNE ........................21 Bully2000-240618-Rev002-UM-de...
- Seite 3 Die Maschine darf nur im Originalzustand und mit Originalteilen verwendet werden. Eine Demontage der Schutzeinrichtungen ist nicht zulässig. Im Falle einer Beschädigung von Schutzeinrichtungen ist die Maschine unverzüglich außer Betrieb zu setzen und muss ADE zum Zweck der Erneuerung bzw. Ersatzlieferung in Kenntnis gesetzt werden.
- Seite 4 Arbeit mit der Maschine. Diese treten insbesondere im Bereich der rotierenden Teile auf. Um vor den Restrisiken zu warnen, wurden folgende Warnzeichen auf der Maschine angebracht: Symbol Bedeutung Warnung vor Schnittgefahr Warnung vor Handverletzungen ÜBERSICHT ÜBER DIE MASCHINE Bully2000-240618-Rev002-UM-de...
- Seite 5 Bully2000-240618-Rev002-UM-de...
- Seite 6 Die Burgerformmaschine wird teilmontiert geliefert. Zum Lieferumfang gehört (optional): Bedienungsanleitung Trennpapier (D) - (optional) Burgerformmaschine Abstreifer (E) Trichter (F) – (werkseitig montiert) Rakel (A) (Form-)Trommel (G) – (werkseitig montiert) Förderband (B) (kurze Version) Deckel (H) – (werkseitig montiert) Gleitblech für Förderband (C) (kurze Version) Fußtaster (I) Bully2000-240618-Rev002-UM-de...
- Seite 7 Bedienen, Reinigen und Warten der Maschine zu gewährleisten, sollte ein Platzbedarf von 4 m² gegeben sein. - Der Raum, in dem die Maschine gestellt wird, soll trocknen, gut gelüftet und frei von Wärmequellen sein. Maschine bewegen, niemals Abstreiferarm anfassen! Entfernen Abstreiferarm, bevor Sie das Gerät bewegen! Bully2000-240618-Rev002-UM-de...
- Seite 8 Ziehen Sie die Sterngriffschraube fest. Einsetzen des Rakels Öffnen Sie den Deckel (1). Stecken Sie den Rakel auf die Antriebswelle und verdrehen Sie ihn im Uhrzeigersinn, bis er in die Antriebswelle einrastet. Hinweis: Der Rakel kann nur in einer Position eingesetzt werden. Bully2000-240618-Rev002-UM-de...
- Seite 9 Zwecke können Risiken für die Sicherheit und Gesundheit von Personen sowie wirtschaftliche Schäden herbeiführen. Der Hersteller lehnt jede Haftung für Schäden ab, die durch den unsachgemäßen Gebrauch Geräts, durch Nichteinhaltung Angaben dieser Bedienungsanleitung und durch Manipulierung oder Änderungen am Gerät ohne seine formale Genehmigung verursacht worden sind. Bully2000-240618-Rev002-UM-de...
- Seite 10 - Drehrichtung des Förderbandes (10) überprüfen (Pfeilrichtung). - Stopptaste (142) betätigen und kontrollieren, ob sich die Maschine tatsächlich ausschalten lässt. - Überprüfen, ob sich die Maschine bei Öffnen des Deckels (1) ausschaltet. - Überprüfen, ob sich die Maschine bei Öffnen der Trommelabdeckung (3) ausschaltet. Bully2000-240618-Rev002-UM-de...
- Seite 11 Maschine zu laufen. Die Maschine stoppt, sobald Sie den Fußtaster nicht mehr betätigen. Der „Fußbetrieb“ ist weiterhin aktiv. Bei Betätigen des Fußschalters beginnt die Maschine wieder zu laufen. Geschwindigkeit regulieren Durch Drehen des Geschwindigkeit-Reglers können Sie die Produktionsgeschwindigkeit stufenlos variieren. Symbol Bedeutung Langsamer Maschinenbetrieb Schneller Maschinenbetrieb Produkt einfüllen und Produktion Bully2000-240618-Rev002-UM-de...
- Seite 12 Produkt rechtzeitig von Hand vom Förderband oder stellen Sie nachfolgende Produktionsmaschine passend an die Burgerformmaschine heran. Während des Betriebs ist der Draht des Abstreifers ggfs. von Produktresten zu befreien. Bewegen Sie dazu bei Bedarf den Abstreifer während des Betriebs einmal nach rechts und links. Bully2000-240618-Rev002-UM-de...
- Seite 13 Produkt nicht richtig unter dem Produkt, Papierhalters, in dem Sie den Hebel (3) drehen Sie die Sterngriffschraube (4), nach oben ziehen und danach den um das Papier richtig unter dem gesamten Papiereinleger degen die Produkt zu positionieren. Trommel drücken. Bully2000-240618-Rev002-UM-de...
- Seite 14 Produktdicke zu verändern. In der Formtrommel befindet sich eine Feder, die sich beim Drehen der Regulierscheibe spannt. Beim Überdrehen des Zapfens der Regulierscheibe entspannt sich die Feder und kann Ihren Finger einklemmen! Schrauben Sie die Arretierungsschraube (A) wieder fest. Bully2000-240618-Rev002-UM-de...
- Seite 15 Setzen Sie die Trommel wieder ein. Die Trommel ist richtig montiert, wenn der Trommelring in den Schlitz am Ende der Antriebswelle einrastet. Bully2000-240618-Rev002-UM-de...
- Seite 16 Ein Abspülen der Maschine mit fließendem Wasser aus dem Wasserschlauch ist möglich. Abnehmen des Trichters Öffnen Sie den Deckel. Drehen Sie den Trichter Drehen Sie den Trichter entgegen dem im Uhrzeigersinn und heben Sie ihn ab. Uhrzeigersinn und heben Sie ihn ab. Bully2000-240618-Rev002-UM-de...
- Seite 17 Drehen Sie ihn entgegen dem Uhrzeigersinn und heben Sie ihn ab. Abnehmen des Förderbandes Heben Sie das Förderband am vorderen Ende Ziehen Sie das Förderbans mit dem Gleitblech etwa 30° bis 40° an. von der Maschine ab. Formtrommel herausnehmen Klappen Sie die Trommelabdeckung nach oben. Bully2000-240618-Rev002-UM-de...
- Seite 18 Montieren Sie den Trichter so, dass der Magnethalter neben der Deckelachse positioniert wird. Rakel einsetzen Achten Sie darauf, dass der Rakel komplett auf die Antriebswelle gesteckt und bei Verdrehen in die Antriebswelle einrastet. Hinweis: Der Rakel kann nur in einer Position eingesetzt werden. Bully2000-240618-Rev002-UM-de...
- Seite 19 Kennzeichnung dürfen nicht über den Restmüll entsorgt, sondern müssen der Wiederverwertung zugeführt werden. 10. GARANTIE ADE wird dieses Produkt reparieren oder ersetzen, wenn es innerhalb von 1 Jahren vom Verkaufsdatum (Kaufbeleg ist erforderlich) durch mangelnde Arbeitsqualität oder defektes Material versagt hat.
- Seite 20 11. TECHNISCHE DATEN Modell Bully2000 Doppelformtrommel Ø 130 mm (max.) Produktstärke max. 32 mm Trichtervolumen 25 l Förderbandlänge 450 mm Abmessungen der Maschine Breite: 618 mm (ohne Förderbandausleger) Tiefe: 637 mm Höhe: 629 mm Leistung 0,75 kW Eigengewicht 65 kg...
- Seite 21 12. KONFORMITÄTSERKLÄRUNG Bully2000-240618-Rev002-UM-de...
- Seite 22 13. SCHALTPLÄNE Bully2000-240618-Rev002-UM-de...
- Seite 23 Bully2000-240618-Rev002-UM-de...
- Seite 24 Händler: Hersteller: ADE Germany GmbH Neuer Höltigbaum 15 22143 Hamburg +49 40 432 776 - 0 +49 40 432 776 - 10 info@ade-germany.de www.ade-germany.de Bully2000-240618-Rev002-UM-de...
