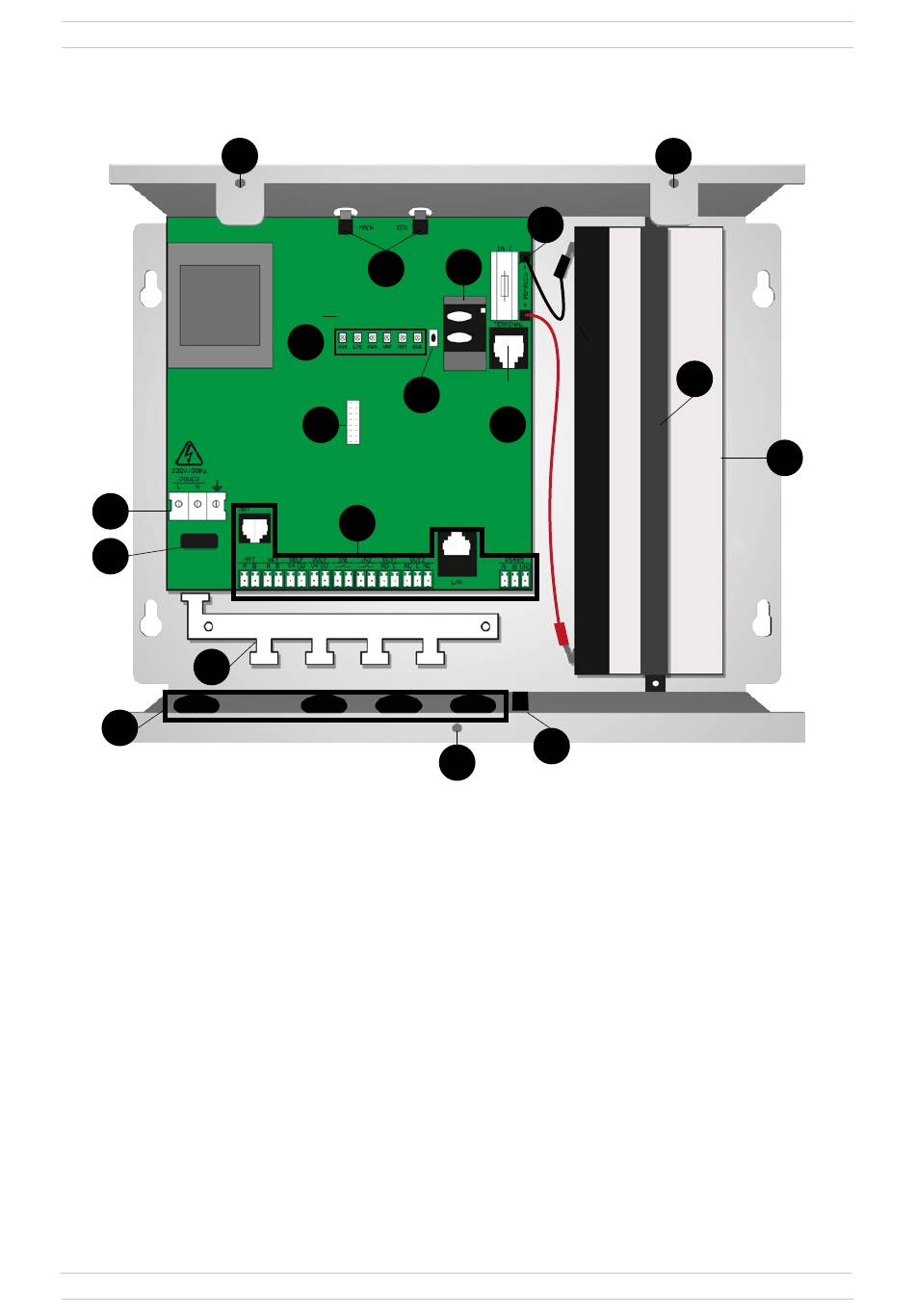

2. Gerätebeschreibung
2.1
Anschlüsse
5
1
2
3
4
1.
Schraubklemme für Netzversorgung
Der Anschluss der Netzleitung erfolgt 3-polig mit mindestens
Leiterquerschnittfläche 1,5mm².
2.
Befestigungslasche
Die an der Schraubklemme für die Netzversorgung angeschlossenen Adern sind mit dem
vormontierten Kabelbinder an der Befestigungslasche zu fixieren! Im Fehlerfall, z.B. bei
Kabelbruch, ist ein Kontakt der Adern mit dem Gehäuse oder der Sekundärseite der Leiter-
platte ausgeschlossen.
3.
Zugentlastung
Befestigungsmöglichkeit für alle ankommenden Leitungen mittels Kabelbinder.
4.
Kabeleinführungen
5.
Befestigungsschrauben Gehäusedeckel
Zum Öffnen des Gehäuses Schrauben lösen, Deckel nach oben schieben und abnehmen.
6.
D-Sub 9 Stecker
Wenn das IPG mit einem Erweiterungsmodul (Monitoring-Modul, RS-232-Modul) ausgestat-
tet ist, befindet sich an dieser Stelle der entsprechende Steckverbinder. Bei Geräten ohne
Erweiterungsmodul befindet sich an dieser Stelle eine Abdeckung.
12
10
9
11
8
7
5
5
14
13
6
15
16
2
