- Seite 2 Seite 2 © Copyright 2011 Telegärtner Elektronik GmbH, Deutschland. Alle Rechte vorbehalten. Vervielfältigungen jeglicher Art bedürfen der schriftlichen Zustimmung von Telegärtner Elektronik GmbH. Bitte lesen Sie die folgenden Sicherheitshinweise, bevor Sie mit der Installation beginnen. WICHTIGE SICHERHEITSHINWEISE BITTE DIESE BEDIENUNGSANLEITUNG BEIM GERÄT AUFBEWAHREN.
-
Seite 3: Inhaltsverzeichnis
Seite 3 INHALTSVERZEICHNIS INHALTSVERZEICHNIS ................3 EINLEITUNG ..................5 ..........5 ESTIMMUNGSGEMÄßER EBRAUCH ..............6 ICHERHEITSHINWEISE ................7 IEFERUMFANG ..............7 OTWENDIGES UBEHÖR ..............7 PTIONALES UBEHÖR GERÄTEBESCHREIBUNG ..............8 POWER ..............9 EUCHTDIODE GSM ................. 9 EUCHTDIODE ................10 LARM USGANG MRT ........... - Seite 4 Seite 4...
-
Seite 5: Einleitung

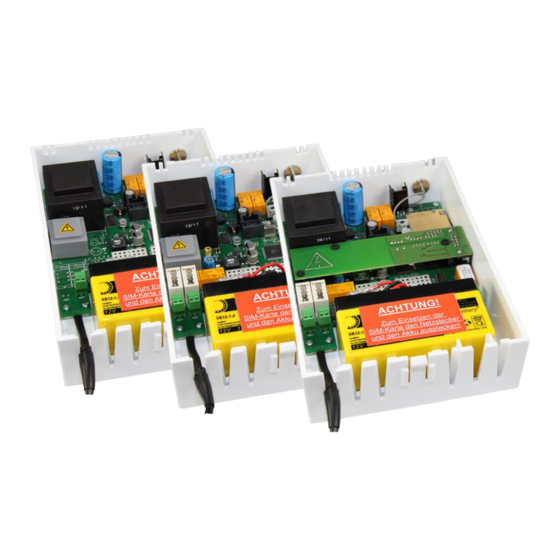

Gateway Schnittstelle für Schnittstelle für Schnittstelle für MRT* NRT* Aufzugsteuerung GSM 90 GSM 100 GSM 110 *: NRT=Notruftelefon, MRT=Maschinenraum-Telefon 1.1 Bestimmungsgemäßer Gebrauch Das GSM-Gateway darf nur zum Anschluss von analogen Notruftelefonen und Telefonanlagen der Firma Telegärtner Elektronik GmbH sowie ausdrücklich von uns hierfür freigegebene Fremdprodukte verwendet werden. -
Seite 6: Sicherheitshinweise
Seite 6 1.2 Sicherheitshinweise Beachten Sie bitte zu Ihrer Sicherheit und zum Schutz des GSM- Gateways die folgenden Sicherheitshinweise: Vor Installationsarbeiten an den Anschlussklemmen und den daran angeschlossenen Kabeln trennen Sie unbedingt das GSM-Gateway von der Versorgungsspannung (Netzstecker aus der Steckdose ziehen) und dem Bleiakku (beide Klemmen abziehen). -
Seite 7: Lieferumfang
Seite 7 1.3 Lieferumfang Im Lieferumfang des GSM-Gateways sind enthalten: Telegärtner GSM-Gateway Bleigel-Akku SB12-1.2 Bedienungsanleitung 1.4 Notwendiges Zubehör Folgendes Zubehör ist für den Betrieb des GSM-Gateway zusätzlich notwendig und muss separat bestellt werden: GSM-Antenne mit FME-Anschlusskabel, z.B. Artikel Nr. 60 1330 SIM-Karte des Mobilfunkbetreibers T-Mobile (Bezugsquelle vermittelt die Firma Telegärtner Elektronik GmbH) Zum TÜV-zertifizierten Betrieb darf ausschließlich die von... -
Seite 8: Gerätebeschreibung
Seite 8 2 GERÄTEBESCHREIBUNG ESD WARNUNG Sie könnten elektrostatisch aufgeladen sein. Vor Öffnen des Gehäuses und Arbeiten an der Verkabelung müssen Sie sich durch Berühren von geerdeten Metallteilen entladen, um Schäden am Gerät zu vermeiden. Für Installations- und Wartungsarbeiten lässt sich der Deckel leicht abheben, wenn man die untere Verriegelung hineindrückt. -
Seite 9: Leuchtdiode Power
Seite 9 2.1 Leuchtdiode POWER Durch die eingebaute Akkupufferung ist sichergestellt, dass ein Notruf auch bei einem Stromausfall für eine gewisse Zeit abgesetzt werden kann. Der aktuelle Status der Stromversorgung lässt sich dabei an der unteren, mit POWER gekennzeichneten zweifarbigen Leuchtdiode wie folgt ablesen: LED leuchtet Netzspannung vorhanden, grün... -
Seite 10: Alarm-Ausgang
Seite 10 2.3 Alarm-Ausgang Der programmierbare Alarm-Ausgang dient der Meldung einer Störung, z.B. an eine Aufzugssteuerung. Damit kann z.B. ein Aufzug stillgelegt werden, wenn durch GSM-Netzausfall der Aufzugnotruf nicht mehr gewährleistet ist. Der Alarm-Ausgang ist als potentialfreier Schaltkontakt ausgeführt: Belastbarkeit: max. -
Seite 11: Anschlüsse Für Nrt Und Mrt
Seite 11 2.4 Anschlüsse für NRT und MRT Die GSM-Gateways GSM100 und GSM110 verfügen zusätzlich über eine eingebaute Maschinenraum-Sprechfunktion, weswegen hierfür kein separates Zusatzgerät MSA notwendig ist. Lediglich ein gewöhnlicher Telefonapparat (MRT) muß an die linke TAE-Buchse angeschlossen werden. Nach dem Abheben des Telefonhörers wird automatisch eine Verbindung mit einem angeschlossenen Notruftelefon (NRT) hergestellt. -
Seite 12: Service-Taste
Seite 12 Sollte der Akku als defekt erkannt werden, leuchtet die LED ebenfalls rot. Zusätzlich zur SMS oder EMAIL könnte der Aufzug über den Alarm- Ausgang stillgelegt werden. Genauere Informationen über den Akkuzustand erhalten Sie über das per Programmiergerät PRG 100 zugängliche Menü (siehe dazu auch Kapitel 4.3). -
Seite 13: Installation
Seite 13 3 INSTALLATION ACHTUNG Vor allen Installationsarbeiten an den Anschlussklemmen und den daran angeschlossenen Kabeln trennen Sie unbedingt das GSM-Gateway von der Versorgungsspannung (Netzstecker aus der Steckdose ziehen) und stecken Sie den Bleiakku ab (Pluspol abziehen). GSM-Gateway erst wieder mit dem Akku und Verbinden Sie das der Versorgungsspannung, wenn Sie alle Installationsarbeiten beendet haben. - Seite 14 Seite 14 Schritt 1 – SIM-Karte einlegen Sollte sich noch keine SIM-Karte im Kartenhalter befinden, verwenden Sie bitte ausschließlich die über Telegärtner Elektronik GmbH vermittelte SIM-Karte. Das GSM-Gateway muss zuvor unbedingt vollständig von Netzstrom- und Batterieversorgung getrennt sein. Die SIM-Karte lässt sich wie abgebildet einlegen: Schieben Sie die SIM-Karte wie abgebildet in den Halter, bis diese sicher einrastet.
- Seite 15 Seite 15 Schritt 2 – Externe Antenne anschließen Schrauben Sie den Stecker der Antenne auf den Antennenanschluss. Schritt 3 – Notruftelefon anschließen Das Notruftelefon wird in der Regel über die zweipolige Schraub/Steck- klemme NRT über das Hängekabel mit dem GSM-Gateway verbunden. Eine Polungsabhängigkeit besteht nicht.
- Seite 16 Seite 16 Schritt 6 – Notrufgerät konfigurieren Soll das angeschlossene Notrufgerät auf eine Leitzentrale, die das Telegärtner-Protokoll unterstützt aufgeschaltet werden, so kann das Notrufgerät nun von dieser programmiert werden. Teilen Sie hierzu dem Leitstand die GSM-Mobilfunkrufnummer mit, welche Sie mit der SIM-Karte erhalten haben. Schritt 7 –...
- Seite 17 Seite 17...
-
Seite 18: Austausch Des Akkus
Seite 18 4 AUSTAUSCH DES AKKUS Der Bleigel-Akku des GSM-Gateways kann bei Bedarf vor Ort ausgetauscht werden.Lesen Sie die untenstehenden Sicherheitsinformationen, bevor Sie den Akku austauschen. ACHTUNG Batterien können durch hohen Kurzschluss-Strom einen elektrischen Schlag oder eine Verbrennung verursachen. Die folgenden Sicherheitsmaßnahmen sind zu beachten: 1) Nehmen Sie Uhren, Ringe oder andere Metallgegenstände ab 2) Verwenden Sie Werkzeug mit isolierten Griffen 3) Legen Sie keine Werkzeuge oder Metallteile auf die Batterie... -
Seite 19: Recycling Der Gebrauchten Batterie
Seite 19 4.1 Recycling der gebrauchten Batterie Wenden Sie sich wegen Informationen über die ordnungsgemäße Entsorgung der gebrauchten Batterie an Ihr Amt für Abfallwirtschaft oder Ihre Sondermüllberatungsstelle. ACHTUNG Die Batterie oder Batterien nicht in einem Feuer entsorgen. Batterien können explodieren. Eine ordnungsgemäße Entsorgung der Batterien ist erforderlich. -
Seite 20: Anhang
Seite 20 5 ANHANG 5.1 Abmessungen-Bohrzeichnung 155 mm OBEN 108 mm 140 mm... -
Seite 21: Technische Daten
Seite 21 5.2 Technische Daten GSM-Interface: Frequenzband 850/900/1800/1900 MHz Antennenanschluss FME-Anschluss Analog-Interface: Speisespannung Zulässiges Wahlverfahren MFV (CCITT Q.23) Ruffrequenz 25Hz Alarmausgang: Kontaktart Programmierbar als Öffner (NC) oder Schließer (NO) Belastbarkeit max. 24V / 1 A Akku: Nennspannung 12 V Kapazität 1.2 Ah Bleigel, wartungsfrei Gewicht... -
Seite 22: Rechtliche Hinweise
Seite 22 5.3 Rechtliche Hinweise Allgemeine Bemerkungen über unsere Produkte und über diese Anleitung: Wir behalten uns das Recht vor, Änderungen die dem technischen Fortschritt dieses Produkts dienen, ohne vorhergehende Ankündigung durchzuführen. Auf Grund der stetigen Weiterentwicklung können Fotos oder Abbildungen in dieser Bedienungsanleitung vom gelieferten Produkt abweichen. - Seite 23 Seite 23...
- Seite 24 Seite 24 Stand: Telegärtner Elektronik GmbH 20. Juni 2013 74564 Crailsheim Internet: www.telegaertner-elektronik.de e-mail: info@telegaertner-elektronik.de...
