Gerätehandbuch
Industrielle
Schalttechnik
Verbraucherabzweige und
Motorstarter

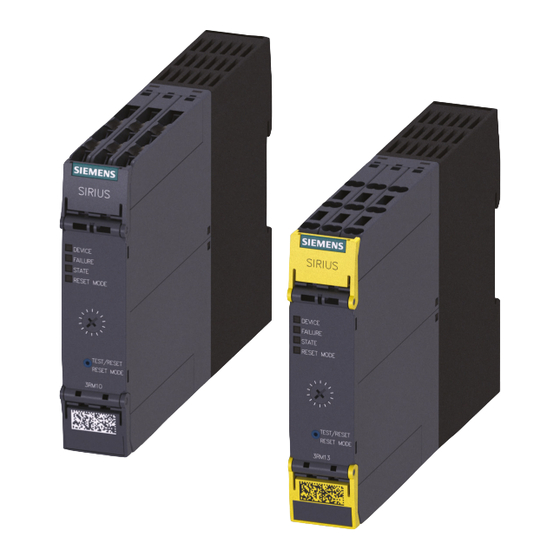

Motorstarter SIRIUS 3RM1
Ausgabe
05/2017
siemens.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIRIUS 3RM1

Inhaltszusammenfassung für Siemens SIRIUS 3RM1

  • Seite 1 Gerätehandbuch Industrielle Schalttechnik Verbraucherabzweige und Motorstarter Motorstarter SIRIUS 3RM1 Ausgabe 05/2017 siemens.com...

  • Seite 2: Verbraucherabzweige Und Motorstarter Motorstarter Sirius 3Rm1

    ___________________ Einleitung Produktspezifische ___________________ Sicherheitshinweise ___________________ Industrielle Schalttechnik Beschreibung ___________________ Projektierung Verbraucherabzweige und Motorstarter ___________________ Motorstarter SIRIUS 3RM1 Montage ___________________ Anschließen Gerätehandbuch ___________________ Bedienen und Beobachten ___________________ Instandhalten und Warten ___________________ Technische Daten ___________________ Maßbilder ___________________ Schaltpläne ___________________ Schaltungsbeispiele ___________________...

  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 4: Inhaltsverzeichnis

    Erforderliche Grundkenntnisse ....................9 Gültigkeitsbereich ........................10 Definition ..........................10 Konformität ..........................10 Weiterführende Dokumentation ..................... 11 Siemens Industry Online Support ..................11 DataMatrix-Code ........................14 Schnellnavigation ........................16 Produktspezifische Sicherheitshinweise ....................17 Allgemeine Sicherheitshinweise .................... 17 Sicherheitshinweise für Ex-Bereiche ..................18 Sicherheitshinweise für sicherheitsgerichtete Applikationen ..........
  • Seite 5 3.6.2.6 Klemmen ..........................54 3.6.2.7 Gerätekennzeichnungsschild ....................54 3.6.3 Artikelnummer-Schema Motorstarter SIRIUS 3RM1 .............. 55 Projektierung ............................56 Bemessungsbetriebsstrom ..................... 56 Derating bei großer Aufstellungshöhe (> 2 000 m) ..............57 Derating bei hohem Motoranlaufstrom ................... 58 Derating bei hoher Umgebungstemperatur ................59 4.4.1...
  • Seite 6 Anzeigeelemente und Lage der Anschlüsse ............... 125 7.2.1 Alarm-, Fehler- und Systemmeldungen ................128 7.2.1.1 LEDs ............................ 128 7.2.1.2 Statusanzeigen des Motorstarters 3RM1 ................128 7.2.1.3 Fehler an externe Peripherie melden .................. 130 7.2.1.4 Fehlerbehebung ........................131 Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 7 Allgemeine technische Daten ....................136 Allgemeine sicherheitstechnische Daten ................137 ATEX-spezifische sicherheitstechnische Daten ..............138 Anschlussquerschnitte ......................139 Technische Daten im Siemens Industry Online Support ............141 Schalthäufigkeiten ......................... 142 Kennlinie Überlastschutz / Geräteschutz ................143 Maßbilder ............................... 146 10.1 CAx-Daten ..........................
  • Seite 8 Inhaltsverzeichnis A.2.7 Wendestarter 3RM13 mit SPS-Ansteuerung, F-DO pm-schaltend ........180 Richtlinien .............................. 181 EGB-Richtlinien ........................181 Glossar ..............................183 Index ..............................187 Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 9: Einleitung

    Einleitung Verantwortung des Anwenders für den Systemaufbau und die Funktion Die hier beschriebenen Motorstarter SIRIUS 3RM1 wurden entwickelt, um als Teil einer Anlage oder Maschine Schaltfunktionen zu übernehmen. Die Motorstarter 3RM1 gibt es als Direktstarter in Standard-Ausführung ohne sicherheitsgerichtetes Abschalten (3RM10) und in Failsafe-Ausführung mit sicherheitsgerichtetem Abschalten (3RM11 Failsafe), sowie als Wendestarter in Standard- Ausführung ohne sicherheitsgerichtetes Abschalten (3RM12) und als Failsafe-Ausführung...

  • Seite 10: Gültigkeitsbereich

    Einleitung 1.3 Gültigkeitsbereich Gültigkeitsbereich Das Gerätehandbuch ist gültig für die Motorstarter SIRIUS 3RM1. Es enthält eine Beschreibung des Motorstarters und seiner Funktionen. Es bietet Informationen für die Projektierung, die Inbetriebnahme und den Servicefall. Sie finden im Handbuch auch Informationen zum Einspeisesystem, Geräteverbindern und weiterem Zubehör.

  • Seite 11: Weiterführende Dokumentation

    Siemens Industry Online Support Informationen und Service Im Siemens Industry Online Support erhalten Sie schnell und einfach aktuelle Informationen aus unserer globalen Support-Datenbank. Rund um unsere Produkte und Systeme bieten wir eine Vielzahl von Informationen und Dienstleistungen an, die Sie in jeder Lebensphase Ihrer Maschine oder Anlage unterstützen –...

  • Seite 12: Produktsupport

    Einleitung 1.7 Siemens Industry Online Support Produkt-Support Alle Informationen und umfangreiches Know-How rund um Ihr Produkt finden Sie hier: ● FAQs Unsere Antworten auf häufig gestellte Fragen. ● Handbücher / Betriebsanleitungen Online lesen oder downloaden, verfügbar als PDF oder individuell konfigurierbar.
  • Seite 13 Einleitung 1.7 Siemens Industry Online Support mySupport Mit "mySupport", Ihrem persönlichen Arbeitsbereich, machen Sie das Beste aus Ihrem Industry Online Support. Alles, damit Sie die benötigte Information jederzeit schnell finden. Folgende Funktionen stehen Ihnen nun zur Verfügung: ● Persönliche Nachrichten Ihr persönliches Postfach zum Austausch von Informationen und Verwalten Ihrer...

  • Seite 14: Datamatrix-Code

    Auf allen Geräten dieser Gerätereihe ist ein DataMatrix-Code auf der unteren Klemmenabdeckung aufgelasert. Die DataMatrix-Codes sind in der ISO/IEC 16022 standardisiert. Die DataMatrix-Codes auf Siemens Geräten verwenden die ECC200-Kodierung. Folgende Geräteinformationen werden in den DataMatrixCodes als Bitstrom codiert: ● Artikelnummer ●...
  • Seite 15 Dazu bieten wir kostenlos die SIEMENS Industry Support App an, die mittels handelsüblicher Smartphones und Tablet-PCs verwendet werden kann. Die SIEMENS Industry Support App ist verfügbar für iOS und Android basierte Endgeräte und kann unter folgenden Links abgerufen werden: Link für Android Link für iOS...

  • Seite 16: Schnellnavigation

    ● Abnehmbare Klemmen Klemmen (Seite 54) ● Bemessungsbetriebsstrom einstellen (Seite 123) Service: ● Diagnose Alarm-, Fehler- und Systemmeldungen (Seite 128) ● Bemessungsbetriebsstrom einstellen (Seite 123) ● Abnehmbare Klemmen Klemmen (Seite 54) ● Klemmenbezeichnung Klemmen (Seite 54) FAQ (https://support.industry.siemens.com/cs/ww/de/view/81525494) Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 17: Produktspezifische Sicherheitshinweise

    Achten Sie beim Hantieren und Einbauen der Motorstarter 3RM1 auf den Schutz vor elektrostatischer Aufladung der Bauteile. Änderungen am Systemaufbau und der Verdrahtung sind nur im spannungsfreien Zustand zulässig. Der Anschluss von Failsafe Motorstarter 3RM11 / 3RM13 ist nur bei abgeschalteten Netzteilen (PELV und SELV) zulässig. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 18: Sicherheitshinweise Für Ex-Bereiche

    • Kontrollieren Sie deren Wirkung auf das Sicherheitsschaltgerät und die nachgeschalteten Aktoren. • Aktivieren Sie das Sicherheitsschaltgerät durch die angeschlossene Sensorik. • Kontrollieren Sie deren Wirkung auf das Sicherheitsschaltgerät und die nachgeschalteten Aktoren. • Defekte Geräte müssen ausgetauscht werden. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 19 230 V-Bremse oder bei Ohm'schen Lasten. ACHTUNG Elektromagnetische Störungen Um die Störfestigkeit der Failsafe Motorstarter 3RM11 / 3RM13 sicherzustellen, muss Folgendes vorschriftsmäßig geerdet sein: • PELV / SELV Netzteile (Beachten Sie hierzu auch die Dokumentation des jeweiligen Netzteils.) Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 20: Bestimmungsgemäßer Gebrauch

    Schwerer Sachschaden, Lebensgefahr oder schwere Verletzungsgefahr. Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produkts setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und...

  • Seite 21: Aktuelle Informationen Zur Betriebssicherheit

    Verkehr gebrachten Ausführungen den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der aufgeführten EG-Richtlinien* (einschließlich aller Änderungen) entsprechen und dass bei Konzeption und Bauart die aufgeführten Normen* angewandt worden sind. * Die vollständige EG-Konformitätserklärung können Sie als PDF im Internet (http://www.siemens.de/sirius/approvals) downloaden. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 22: Beschreibung

    Der Motorstarter 3RM1 ist ein kompaktes Gerät in 22,5 mm Baubreite. Der Motorstarter 3RM1 besteht aus Kombinationen von Relaiskontakten, Leistungshalbleitern und einem elektronischen Überlastrelais zum betriebsmäßigen Schalten von Drehstrommotoren bis 3 kW (bei 400 V) und ohmschen Verbrauchern bis 10 A (bei Wechselspannungen bis 500 V). Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 23: Anwendungsbereiche

    Die maximalen Platzvorteile erreichen Sie durch einen Gruppenaufbau der Motorstarter 3RM1. Dabei werden mehrere Motorstarter 3RM1 durch nur ein Kurzschluss-Schutzorgan abgesichert. Die Motorstarter 3RM1 werden z. B. in folgenden Bereichen eingesetzt: ● Fördertechnik ● Logistiksysteme ● Produktionsmaschinen ● Werkzeugmaschinen ● Kleinaufzüge Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 24: Hybridtechnik

    Der Dauerstrom wird über Relaiskontakte geführt. Vorteil: Relaiskontakte verursachen geringere Wärmeverluste als Halbleiter. Ausschalten Das Abschalten erfolgt wieder über den Halbleiter. Vorteil: Die Kontakte werden nur gering durch Lichtbögen belastet. Dadurch ergibt sich eine höhere Lebensdauer. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 25 Um bei fehlersicheren Motorstartern 3RM11 / 3RM13 das höchste Sicherheitslevel SILCL 3 nach EN 62061, PL e / Kat. 4 nach EN ISO 13849-1 zu erreichen, sind in Reihe zu den Halbleitern noch weitere Relaiskontakte eingebaut. Bild 3-1 Prinzipschaltbild Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 26: Geräteausführungen

    Leiters ist ebenfalls ein Schraubendreher (mit 3,0 x 0,5 mm-Klinge) notwendig. Vorteile der Push-In-Klemmen liegen wie bei allen Federzugklemmen in der Montage- und Demontagegeschwindigkeit und in der rüttelsicheren Verbindung. Ein Kontrollieren und Nachziehen wie bei Schraubanschlussklemmen entfällt. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 27: Strombereiche

    Mehr Informationen finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/view/91372998). Hinweis Standard Motorstarter 3RM10 / 3RM12 mit Steuerspeisespannung DC 24 V Für die Steuerspeisespannung und die Steuereingänge muss dieselbe Spannungsquelle (Potenzial) verwendet werden. Bezugspunkt für die Steuereingänge ist Klemme A2. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 28 DC 110 V Für die Steuerspeisespannung und die Steuereingänge muss bei sicherheitsgerichteten Applikationen dieselbe Spannungsquelle (Potenzial) verwendet werden. Bezugspunkt für die Steuereingänge ist Klemme A2. Bei Ansteuerung mit einer SPS muss die Ansteuerung über Relaisausgänge erfolgen. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 29: Funktionen

    ACHTUNG Sachschäden bei Betrieb an nicht sinusförmigen Spannungen Beim Betrieb an Frequenzumrichtern können durch nicht sinusförmige Spannungen die Schaltkomponenten im Motorstarter 3RM1 zerstört werden. Betreiben Sie den Motorstarter 3RM1 nicht an Ausgängen von Frequenzumrichtern. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 30: Direktstarter

    Nach dem Abschalten des Motors nimmt der Motorstarter nach einer Pausenzeit einen erneuten Start an. Sie können die Ausführungen des Motorstarters 3RM1 mit einem Bemessungsbetriebsstrom von 7 A auch zum betriebsmäßigen Schalten ohmscher Lasten bis zu I = 10 A einsetzen. AC51 Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 31: Wendestarter

    Bei gleichzeitigem Aktivieren der Steuereingänge wird der Motor rechts gestartet. Zusätzliches Aktivieren des zweiten Steuereingangs hat keinen Einfluss. Nach dem Motor AUS nimmt der Motorstarter nach der Pausenzeit einen erneuten Start (Motor EIN) an. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 32: Schutzfunktionen

    Wenn z. B. bei unbelastetem Motormodell und einem eingestellten Strom von 7 A der 8- fache Strom fließt, erfolgt die Auslösung bereits nach ca. einer Sekunde. Die Auslösekennlinie finden Sie im Kapitel "Kennlinie Überlastschutz / Geräteschutz (Seite 143)". Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 33: Phasenausfallschutz

    Wenn Sie den Motor nicht korrekt anschließen, kann dies zu Schäden führen. Schließen Sie den Motor so an, wie es in den Schaltungsbeispielen angegeben ist. Schaltpläne zum Betrieb von Motoren mit Bremsen finden Sie in Kapitel "Schaltungsbeispiele (Seite 162)". Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 34: Unsymmetrieüberwachung

    Motormodell) reduzieren sich die Auslösezeiten je nach Vorbelastung. Wenn nach dem Zurücksetzen der Überlastauslösung an den Anschlüssen A1 / A2 und an den Steuereingängen IN1 / IN2 Spannung anliegt, dann schaltet der Motorstarter 3RM1 wieder ein. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 35 2. Drücken Sie den Taster "TEST/RESET/RESET MODE" zum Quittieren. Alternativ können Sie bei Standard Motorstartern 3RM10 / 3RM12 den RESET- Steuereingang IN3 zum Quittieren nutzen. Hinweis Wenn Sie die Steuerspeisespannung kurzzeitig ab- und wieder zuschalten, erfolgt keine automatische Quittierung. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 36: Atex-Zertifizierter Motor-Überlastschutz Bei 3Rm11 / 3Rm13 Failsafe

    Für die px-Anwendungen sind als zusätzliche Anforderungen für die Überdruckkapselungssysteme Druck- und Durchflussüberwachung erforderlich WARNUNG Unsachgemäßes Verhalten. Lebensgefahr, schwere Verletzungsgefahr oder Sachschaden. Alle Arbeiten zum Anschluss, zur Inbetriebnahme und zur Instandhaltung sind von qualifiziertem Fachpersonal auszuführen. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 37 Einschränkung im explosionsgeschütztem Bereich In Anwendungen zum Schutz von Motoren in explosionsgeschütztem Bereich darf ein Failsafe Motorstarter 3RM11 / 3RM13 nur mit der Einstellung "Hand-RESET" betrieben werden. Die LED "RESET Mode" muss aus sein. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 38 Hardware Fault Tolerance (HFT) Intervall für den Test der Schutzfunktionen 3 Jahre Ausfallwahrscheinlichkeit bei Anforderung (PFD) 5x10 Wahrscheinlichkeit eines gefahrbringenden Ausfalls pro Stunde 5x10 (PFH) Hinweis Weitere Daten siehe Datenblatt. Das Datenblatt finden Sie bei Service&Support (https://support.industry.siemens.com/cs/ww/de/ps/16311/td). Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 39: Gewährleistung

    Die Gewährleistung setzt die Beachtung der Sicherheits- und Inbetriebnahmehinweise voraus. Weitere Informationen Weitere Informationen finden Sie im Internet unter ● Internet (http://www.siemens.de/sirius) ● Informations- und Downloadcenter (http://www.siemens.de/sirius/infomaterial) ● Produkt-Support (http://www.siemens.de/sirius/support) ● Service und Support (http://www.siemens.de/sirius/technical-assistance) ● Zertifikate (http://www.siemens.de/sirius/approvals) 3.5.3 Abschalten bei Funktionsstörung Abschalten durch integrierte Überwachung...

  • Seite 40: Quittieren

    Funktionsstörungen erfolgt eine automatische Abschaltung. Weitere Informationen finden Sie in Kapitel "Sicherheitsgerichtetes Abschalten mit Failsafe Motorstarter 3RM11 / 3RM13 (Seite 41)". Anzeigekonzept Die folgenden Ereignisse zeigen den Zustand "Funktionsstörung" an: ● DEVICE-LED blinkt rot ● FAILURE-LED leuchtet rot ● Fehlermeldeausgang aktiv Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 41: Sicherheitsgerichtetes Abschalten Mit Failsafe Motorstarter 3Rm11 / 3Rm13

    Fehlermeldeausgang (95-96-98) in seinen Ursprungszustand zurück. Nach Wiederzuschalten der Steuerspeisespannung wird bei noch anliegendem Fehler der Fehlermeldeausgang wieder aktiv. Wurde vor der Abschaltung eine Überlast erkannt, wird die verbleibende Abkühlzeit gespeichert und läuft nach Wiederzuschalten der Steuerspannungsversorgung ab. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 42: Sicherheitsgerichtetes Abschalten Über Die Steuerspannung

    Schließen Sie in dem Fall nichts an die Anschlüsse A1 und A2 der Motorstarter 3RM1 an, um die Sicherheitsfunktion nicht zu überbrücken. Hinweis Der Geräteverbinder kann nur in Kombination mit Motorstartern mit DC 24 V Versorgungsspannung verwendet werden. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 43 ● PP-schaltend: Die Abschaltung erfolgt einkanalig. Die einkanalige Abschaltung erreicht SILCL 3 nach EN 62061, PL e / Kat. 4 nach EN ISO 13849-1, wenn sichergestellt ist, dass die Verkabelung querschlusssicher / P- schlusssicher verlegt ist. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 44: Funktionstest Durchführen

    Betätigen des Tasters "TEST/RESET/RESET MODE" zurückgesetzt werden. Ausnahme bei Failsafe Motorstarter 3RM11 / 3RM13: Der LED-Test wird bei Failsafe Motorstartern 3RM11 und 3RM13 nur im Aus-Zustand (ohne Laststrom) durchgeführt. Im Ein-Zustand (mit Laststrom) bleiben die LEDs unverändert. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 45 Wenn der Motorstarter 3RM1 während des Funktionstests nicht wie in obiger Tabelle reagiert, überprüfen Sie die Anschlüsse und die Versorgung des Motorstarters 3RM1. Sollte der Fehler bei korrekter Anschaltung bestehen bleiben, muss das Gerät getauscht werden. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 46: Zubehör Und Artikelnummern-Schema

    Klemmen 3-polig Schraub 1 x 4 mm² Zum Anschließen gibt es für diese Klemmen ein Einspeisesystem (in der Übersichtsgrafik nicht dargestellt). ⑧ Kodierstifte ⑨ Einstecklaschen für Wandmontage ⑩ Abdeckung ⑪ Geräteverbinder ⑫ Geräteverbinder ⑬ Geräteabschlussverbinder ⑭ Plombierabdeckung Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 47: Zubehör

    Anschlussschrauben von benachbarten Motorstartern möglich. Der maximale Summenstrom darf 25 A (UL: 16 A) nicht überschreiten. Die primäre Einspeisung erfolgt über eine 3-Phasen-Einspeiseklemme. Die 3-Phasen-Sammelschienen sind fingersicher berührungsgeschützt, wobei leere Anschlussfahnen mit Abdeckkappen zu versehen sind. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 48: Sicherungsmodul

    Sicherungsmodul können unterschiedliche Sicherungen zum Kurzschlussschutz eingesetzt werden. Das Sicherungsmodul kann nur mit speziellen Adaptern 8US kombiniert werden. Durch die Adapter erfolgt die Energiezufuhr aus Sammelschienensystemen oder mit einem speziellen Adapter auch mit konventioneller Verdrahtung. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 49 • Bei einer 25 A Absicherung wird die maximale Lastwechselfestigkeit erreicht. Für den Leitungsschutz ist dann ein Leitungsquerschnitt 4 mm erforderlich. • Geräteschutz erreichen Sie nur mit einer Absicherung nach Zuordnungsart 2. Entsprechende Sicherungsangaben finden Sie im Kap. "Verbraucherabzweige - Schutz vor Kurzschluss (Seite 68)". Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 50: Plombierbare Abdeckung

    Montageflächen angeschraubt werden. Die Wandfixierung wird zur Schraubbefestigung des Motorstarters 3RM1 auf ebenen Montageflächen am Gehäuse oben und unten eingesteckt. Tabelle 3- 9 Artikelnummer der Einstecklaschen für Wandmontage Beschreibung Artikelnummer SIRIUS Einstecklaschen für Wandmontage 3ZY1311-0AA00 Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 51: Geräteverbinder

    Arbeitsbereich von 0,9 bis 1,1 liegen. Soll der volle Arbeitsbereich von 0,8 bis 1,25 genutzt werden, sind maximal fünf Motorstarter 3RM1...-.AA04 einsetzbar. Andernfalls muss die Einspeisung bei jedem 5. Motorstarter 3RM1 wiederholt werden. Der letzte Motorstarter in einer Reihe kann auf einen Geräteabschlussverbinder gesetzt werden. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 52 Sicherheitsschaltgeräten 3SK auch die Aufbauregeln in den Handbüchern der "Sicherheitsschaltgeräte 3SK", siehe Kapitel "Weiterführende Dokumentation (Seite 11)". Der letzte Motorstarter in einer Reihe muss auf einen Geräteabschlussverbinder gesetzt werden. Dieser schließt die Stromkreise, die mit den Verbindern aufgebaut wurden. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 53: Übersicht Über Alle Geräteverbinder Für Motorstarter 3Rm1 Und Sicherheitsschaltgeräte 3Sk

    Sicherheitsschaltgerät 3SK2, Baubreite 45 cm Verweis Weitere Informationen zur Verwendung der Geräteverbinder finden Sie in: ● Den "FAQs zu Motorstarter 3RM1 (https://support.industry.siemens.com/cs/ww/de/view/81525494)" ● Dem Gerätehandbuch "Sicherheitsschaltgeräte SIRIUS 3SK1 (https://support.industry.siemens.com/cs/ww/de/view/67585885)" ● Dem Gerätehandbuch "Sicherheitsschaltgeräte SIRIUS 3SK2 (https://support.industry.siemens.com/cs/ww/de/view/109444336)" Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 54: Klemmen

    SIRIUS Gerätekennzeichnungsschild, titangrau, 17 Matten mit je 20 3RT2900-1SB20 Schildern zum Einschnappen, Größe 20 x 7 mm, in Schachtel SIRIUS Gerätekennzeichnungsschild, titangrau, 10 Bögen mit je 306 3RT2900-1SB60 Klebeschildern, Größe 19 x 6 mm, in Klarsichtbeutel Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 55: Artikelnummer-Schema Motorstarter Sirius 3Rm1

    Beschreibung 3.6 Zubehör und Artikelnummern-Schema 3.6.3 Artikelnummer-Schema Motorstarter SIRIUS 3RM1 Stelle der Artikelnummer 1. - 3. ❒❒❒ ❒ ❒ ❒ ❒ ❒ ❒ ❒ ❒ ❒ Motorstarter SIRIUS 3RM1 Generation (1) ❒ Funktion (Direktstarter = 0, ❒ Direktstarter Failsafe & ATEX-zertifiziert = 1, Wendestarter = 2;...

  • Seite 56: Projektierung

    Überlastauslösung nach Class 10A, sondern gemäß der Beschreibung im Kapitel "Kennlinie Überlastschutz / Geräteschutz (Seite 143)". Derating-Faktoren Abhängig von folgenden Faktoren reduziert sich der maximal einstellbare Bemessungsbetriebsstrom: ● Aufstellungshöhe ● Hoher Motoranlaufstrom (> 8facher Anlaufstrom) ● Umgebungstemperatur Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 57: Derating Bei Großer Aufstellungshöhe (> 2 000 M)

    Ab einer Aufstellhöhe von mehr als 2000 m muss bei Standard Motorstartern 3RM10 / 3RM12 die maximal zulässige Betriebsspannung wegen der eingeschränkten Isolationsfestigkeit reduziert werden. Details erhalten Sie auf Anfrage bei Technical Assistance (http://www.siemens.com/sirius/technical-assistance) von SIEMENS. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 58: Derating Bei Hohem Motoranlaufstrom

    <= 8fach I 8,5fach I 0,47 9fach I 0,45 9,5fach I 0,42 10fach I Der Geräteschutz kann bei Motoren mit höherem Anlaufstrom eher ansprechen. Details finden Sie in der "Kennlinie Überlastschutz / Geräteschutz (Seite 143)". Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 59: Derating Bei Hoher Umgebungstemperatur

    Der maximal einstellbare Bemessungsbetriebsstrom hängt bei Motorstartern 3RM1.07 von folgenden Faktoren ab: ● Der Gebrauchskategorie: AC 53a / AC 51 ● Der Einbaulage: Senkrecht / Waagrecht / Stehend ● Der Aufbauvariante: Einzeln / Abwechselnd / dicht-an-dicht ● Zubehör: Geräteverbinder / Sicherungsmodul Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 60 Freilassen der Anschlüsse realisieren. Decken Sie die frei gelassenen Anschlüsse mit Abdeckklappen (Zubehör) ab. Dadurch schützen Sie die freien Anschlussfahnen vor Berührung. Hinweis Wenn Sie Sicherungsmodule auf Sammelschienen 8US… einsetzen, können Sie die notwendigen Abstände durch Abdeckprofile für Sammelschienen 8US1922… realisieren. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 61 Gebrauchskategorie AC 51 in Abhängigkeit von der Aufbauvariante und der Umgebungstemperatur T wie folgt: Umgebungstemperatur max. Einstellwerte beim 7 A-Gerät in A für AC 51 in °C einzeln / mit Abstand abwechselnd mit dicht-an-dicht 22,5 mm 2 A-Gerät 10 / 8,5 mit Sicherungsmodul Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 62: Umgebungsbedingungen

    Umgebungstemperaturen von bis zu 60 °C betreiben. 4.5.3 Einbaulage Für den Motorstarter 3RM1 wird der Einbau auf einer senkrechten Montageebene empfohlen. Beachten Sie die im Abschnitt "Bemessungsbetriebsstrom (Seite 56)" genannten Leistungsreduzierungen / Deratings für andere Einbaulagen. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 63 Projektierung 4.5 Umgebungsbedingungen Maßzeichnung Einzuhaltender Abstand zu geerdeten Teilen beim Motorstarter RM1 50 mm 3,5 mm Bild 4-1 Maßskizze 3RM1 mit Abständen geerdet, Seite und Front Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 64 Projektierung 4.5 Umgebungsbedingungen Maßzeichnung Einzuhaltender Abstande bei Reihenmontage mit Motorstarter 3RM1 50 mm Bild 4-2 Maßskizze 3RM1 mit Abständen bei Reihenmontage, Seite und Front, nicht geerdet Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 65 Projektierung 4.5 Umgebungsbedingungen Maßzeichnung Einzuhaltender Abstand zu geerdeten Teilen beim Sicherungsmodul 3RM19 mit Motorstarter 3RM1 = 50 mm = 3,5 mm Bild 4-3 Frontansicht und Seitenansicht Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 66: Erdungsmaßnahmen

    Projektierung 4.5 Umgebungsbedingungen Maßzeichnung Einzuhaltender Abstand bei Reihenmontage beim Sicherungsmodul 3RM19 mit Motorstarter 3RM1 = 50 mm Bild 4-4 Frontansicht und Seitenansicht 4.5.4 Erdungsmaßnahmen Für den Motorstarter 3RM1 sind keine Erdungsmaßnahmen notwendig. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 67: Zulässige Betriebsspannung

    Tabelle 4- 4 Mindestlaststrom bei Failsafe Motorstartern 3RM11 / 3RM13 Motorstrom 0,5 A Motorische Last 0,05 A 0,14 A 0,6 A Ohmsche Last 0,25 A 3,5 A Sobald der Mindeststrom unterschritten wird, spricht die Fehlererkennung (Phasenausfall) Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 68: Verbraucherabzweige - Schutz Vor Kurzschluss

    Sicherungen erfolgen. Je nach Auslegung des Schutzorgans können die beiden Zuordnungsarten 1 oder 2 erreicht werden. Die angeführten Schutzorgane sind die maximal zulässigen Ausführungen, alternativ können Schutzorgane vom gleichen Typ mit kleinerem Bemessungsstrom eingesetzt werden. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 69: Sicherungsloser Aufbau

    Tabelle 4- 6 Leistungsschalter gemäß der Zuordnungsart 1 für Motorstarter 3RM1 bei 500 V Motorstarter T = 40 °C Kurzschlussstrom Maximal zulässige Leistungsschalter bei 500 V + 10 % Artikelnummer Bemessungsstrom Strom [kA] Artikelnummer Bemessungsstrom 3RM1.01… 3RV2011-1HA.. 3RM1.02… 3RV2011-1HA.. 3RM1.07… 3RV2011-1HA.. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 70: Sicherungsbehafteter Aufbau

    Zuordnungsart 2 bedeutet, dass nach einem Kurzschluss der Motorstarter 3RM1 noch funktionsfähig ist. Beim Motorstarter 3RM1 gibt es für die Zuordnungsart 2 nur einen Kurzschlussschutz durch Sicherungen bis 400 V (+10 %). Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 71 Gefahr von Gesundheitsschäden durch automatischen Wiederanlauf. Nach jeder Auslösung des Leistungsschalters (auch bei Überlast) muss die Sicherheitsfunktion überprüft werden. Überprüfen Sie nach einem Kurzschluss bei Kurzschlussschutz nach Zuordnungsart 2 bei Failsafe Motorstartern 3RM11 / 3RM13 die Sicherheitsfunktionen. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 72: Aufbau Eines Verbraucherabzweigs Mit Motorstarter 3Rm1 Gemäß Ul

    Ausführungen bis zu 2 A Bemessungsstrom und 5 kA für die Ausführung mit 7 A. Weiterhin wurden Tests mit einem Kurzschlusswert von 100 kA (High Capacity Short Circuit Current Ratings) durchgeführt. Die möglichen Kombinationen mit Class J Sicherungen sowie mit einigen Leistungsschaltern wurden in den UL-Reports (https://support.industry.siemens.com/cs/ww/de/view/66427510) aufgenommen. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 73 High SCCR nach UL 508 für 460 V + 5 % Tabelle 4- 11 Leistungsschalter für den Schutz vor hohen Kurzschlussströmen Motorstarter T = 50 °C Kurzschlussstrom Leistungsschalter Artikelnummer Bemessungsstrom [kA] Max. Größe [A] 3RM1.01… 3RV2711 3RM1.02… 3RV2711 3RM1.07… 3RV2711 Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 74 High SCCR nach UL 508 für 460 V + 5 % Tabelle 4- 13 Sicherungen für den Schutz vor hohen Kurzschlussströmen Motorstarter T = 50 °C Kurzschlussstrom Sicherung Artikelnummer Bemessungsstrom [kA] Max. Größe [A] 3RM1.01… CLASS J 3RM1.02… CLASS J 3RM1.07… CLASS J Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 75: Aufbau Einer Gruppe Von Verbraucherabzweigen (Group Installation)

    Tabelle 4- 14 Leistungsschalter für den Schutz vor Kurzschlussströmen Motorstarter T = 50 °C Kurzschlussstrom Leistungsschalter Artikelnummer Bemessungsstrom [kA] Max. Größe [A] 3RM1.01... 3RV2711 / 2721 3RM1.02... 3RV2711 / 2721 3RM1.07... 3RV2711 / 2721 Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 76 Standardkurzschluss nach UL 508 für 460 V + 5 % Tabelle 4- 16 Sicherungen für den Schutz vor Kurzschlussströmen Motorstarter T = 50 °C Kurzschlussstrom Sicherung Artikelnummer Bemessungsstrom [kA] Max. Größe [A] 3RM1.01… RK 5 3RM1.02… RK 5 3RM1.07… RK 5 Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 77 Sicherungsmodul 3RM193. auf Hutschienenadapter 8US1716-0RK00 Motorstarter T = 50 °C Sicherung Anschluss- leitung Artikelnummer Bemessungs- Kurzschluss- Max. Größe [A] strom [A] strom [kA] 3RM1... 0,5 / 2,0 / 6,1 CLASS CC AWG 24-10 5,5 lb-in Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 78: Einspeisung Für Den Hauptstromkreis

    Motorstarter 3RM1. Über die Einspeiseklemme wird die Energie von einem vorgeschalteten Kurzschluss-Schutzorgan auf das System geleitet. Die 3-Phasen-Sammelschiene ist so ausgeführt, dass die maximale Anzahl der Motorstarter 3RM1 nur durch den Bemessungsbetriebsstrom des Einspeisesystems begrenzt ist. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 79 Legen Sie die Sammelschiene von unten an den hinteren Anschlüssen L1, L2 und L3 der Motorstarter 3RM1 auf. Dadurch bleiben die Abgänge zu den Motoren erreichbar. Bild 4-5 Anbau des Einspeisesystems 3RM19 an die Motorstarter 3RM1 Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 80: Sicherungsmodul 3Rm193

    Das Sicherungsmodul können Sie mit allen Motorstartern 3RM1 kombinieren. Die leicht auswechselbaren Sicherungen schützen den Motorstarter, den angeschlossenen Motor und die Leitungen. Bemessungsbetriebsstrom Für das Sicherungsmodul 3RM193 beträgt der maximal zulässige Bemessungsbetriebsstrom 25 A. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 81 ⑥ Sicherungsmodul 3RM19 ⑦ Sicherungsmodul 3RM19 mit geöffneter Klappe Die Klappe ist bei gestecktem Sicherungsmodul nicht zu öffnen. Zum Wechseln der Sicherungen muss das Sicherungsmodul entfernt werden. Bild 4-6 Aufbau eines Sammelschienensystems mit Sicherungsmodulen Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 82: Aufbau Mit Geräteverbinder

    Auswirkung auf das Einspeisesystem für den Hauptstromkreis 3RM19, dieses kann weiterhin ohne Einschränkungen auch für eine Kombination der Varianten verwendet werden. Weitere Informationen zur Verwendung der Geräteverbinder finden Sie in den "FAQs zu Motorstarter 3RM1 (https://support.industry.siemens.com/cs/ww/de/view/81525494)". Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 83: Beispiele Applikationen

    SIMATIC S7 Failsafe Baugruppen ④ Modulares Sicherheitssystem SIRIUS 3RK3 ⑤ Sicherheitsgerichteter Motorstarter SIRIUS 3RM11 Failsafe oder SIRIUS 3RM13 Failsafe ⑥ Leistungsschalter SIRIUS 3RV2 ⑦ Not-Halt-Taster ⑧ Motor Bild 4-7 Prinzipieller Aufbau mit Sicherheitsschaltgerät oder sicherheitsgerichteter Steuerung Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 84 3RM11 / 3RM13 in sicherheitsgerichteten Applikationen ist nicht zulässig. Verwenden Sie in sicherheitsgerichteten Applikationen nur sicherheitsgerichtete Motorstarter (3RM11 Failsafe und 3RM13 Failsafe). Hinweis Beachten Sie die Angaben zu Steuerspeisespannung und Steuereingängen in dem Kapitel "Geräteausführungen (Seite 26)" und im "Technischen Datenblatt (https://support.industry.siemens.com/cs/ww/de/ps/16311/td)". Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 85 Projektierung 4.9 Beispiele Applikationen ① Grundgerät SIRIUS 3SK1 Advanced ② Sicherheitsgerichtete Motorstarter SIRIUS 3RM1 Failsafe (3RM11 Failsafe oder 3RM13 Failsafe) ③ Leistungsschalter SIRIUS 3RV2 ④ SIRIUS NOT-HALT 3SU1 ⑤ Motor Bild 4-8 Aufbau mit Sicherheitsschaltgerät 3SK1 und Geräteverbinder ① SIRIUS NOT-HALT 3SU1 ②...

  • Seite 86: Montage

    Achten Sie beim Hantieren und Einbauen der Motorstarter 3RM1 auf den Schutz vor elektrostatischer Aufladung der Bauteile. Änderungen am Systemaufbau und der Verdrahtung sind nur im spannungsfreien Zustand zulässig. Der Anschluss von Failsafe Motorstarter 3RM11 / 3RM13 ist nur bei abgeschalteten Netzteilen (PELV und SELV) zulässig. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 87: Montage Der Geräte Auf Eine Ebene Fläche

    Halten Sie das Gerät an die für eine Schraub- verbindung vorbereitete ebene Fläche. Stecken Sie die Kopfschrauben durch jeweils eines der Langlöcher in den Befestigungslaschen. Verschrauben Sie das Gerät fest mit der ebenen Fläche. Anzugsdrehmoment: 1 Nm Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 88: Demontage Der Geräte Von Einer Ebenen Fläche

    ● Die Klemmen sind abgenommen oder abgeklemmt. Vorgehen Schritt Handlungsanweisung Bild Halten Sie das Gerät fest. Schrauben Sie die Kopfschrauben heraus. Heben Sie das Gerät von der ebenen Fläche ab. Ziehen Sie die Befestigungslaschen aus dem Gerät. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 89: Montage Der Geräte Auf Eine Hutschiene

    ● Beachten Sie die Angaben zur Einbaulage im Kapitel "Einbaulage (Seite 62)" Vorgehen Schritt Handlungsanweisung Bild Hängen Sie die Geräterückseite an die Oberkante der Hutschiene Drücken Sie die untere Gerätehälfte gegen die Hutschiene, bis das Gerät einschnappt Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 90: Montage Der Geräte Auf Einem Sicherungsmodul

    Motorstarter 3RM1 so in das Sicherungsmodul ein, dass die untere und die obere Halterung am Gehäuse des Motorstarters einrasten. Überprüfen Sie den festen Sitz • durch Zug. Siehe auch Sicherungsmodul (Option) anschließen (Seite 120) Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 91: Demontage Der Geräte Von Einem Sicherungsmodul

    Vorgehen Schritt Beschreibung Bild Lösen Sie die mit L1 bis L3 markierten Leitungen. 2 bis 3 Entriegeln Sie den Motorstarter auf der Oberseite mit einem Schraubendreher. Ziehen Sie den Motorstarter 3RM1 aus dem Sicherungsmodul. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 92: Montage Des Sicherungsmoduls

    Für die Montage des Sicherungsmoduls mit dem Motorstarter stehen zwei Möglichkeiten zur Verfügung: Motorabgang unten Motorabgang oben Voraussetzung ● Im Sicherungsmodul sind die Sicherungen eingelegt. ● Der Deckel des Sicherungsfachs ist geschlossen. ● Der Motorstarter ist montiert und angeschlossen. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 93 Sicherungsmodul von oben auf den Adapter, bis es einrastet. Überprüfen Sie, dass das • Sicherungsmodul auf dem Adapter fest eingerastet ist. Überprüfen Sie, dass die • Plastiklasche an der unteren Schmalseite des Sicherungsmoduls nicht hervorsteht. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 94: Demontage Des Sicherungsmoduls

    ● Die Steuerstromkreisklemmen sind abgenommen oder abgeklemmt. Vorgehen Schritt Beschreibung Bild 1 und 2 1. Drücken Sie unten an der Schmalseite des Sicherungsmoduls mit einem Schraubendreher die Plastiklasche nach unten. 2. Ziehen Sie das Modul nach oben aus dem Adapter. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 95: Umbau Des Sicherungsmoduls Auf 1-Poligen Anschluss

    "Austausch der Sicherungen im Sicherungsmodul 3RM19 (Seite 134)" Vorgehen Hinweis Bauen Sie das Sicherungsmodul um, bevor Sie es montieren. Schritt Beschreibung Bild Entfernen Sie mit einer Zange die Sprengringe an den Phasen L2 und L3: unten • oben • Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 96 2. Ziehen Sie jeweils die Leitung mit dem Sicherungshalter nach innen aus dem Gehäuse heraus. Legen Sie die Sicherung in den Sicherungshalter an der Phase 1 ein. Schließen Sie das Sicherungsfach. Montieren Sie den Motorstarter auf das Sicherungsmodul. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 97: Demontage Der Geräte Von Hutschiene

    ● Die Klemmen sind abgenommen oder abgeklemmt. Vorgehen Schritt Handlungsanweisung Bild Drücken Sie das Gerät nach unten. Ziehen Sie die untere Gerätehälfte von der Hutschiene weg. Heben Sie das Gerät von der Oberkante der Hutschiene. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 98: Montage Der Geräte Mit Geräteverbinder Auf Einer Hutschiene

    Wiederholen Sie den Vorgang mit allen benötigten Geräteverbindern. Schieben Sie die Geräteverbinder zusammen, bis sie einrasten. Montieren Sie die Abdeckung links am ersten Geräteverbinder im Systemaufbau. Die Abdeckung ist im Lieferumfang des Geräteabschlussverbinders enthalten. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 99 5.11 Montage der Geräte mit Geräteverbinder auf einer Hutschiene Schritt Handlungsanweisung Bild Montieren Sie das Gerät auf dem Geräteverbinder. Montieren Sie alle für den Systemaufbau benötigten Geräte gemäß den jeweiligen Aufbauvorschriften auf den Geräteverbindern. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 100: Demontage Der Geräte Mit Geräteverbinder Von Einer Hutschiene

    Voraussetzung ● Die Klemmen sind abgenommen oder abgeklemmt. Vorgehen Schritt Handlungsanweisung Bild Entriegeln Sie das Gerät mit einem Schraubendreher. Ziehen Sie die untere Gerätehälfte vom Geräteverbinder weg. Entriegeln Sie das Gerät mit einem Schraubendreher. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 101 Montage 5.12 Demontage der Geräte mit Geräteverbinder von einer Hutschiene Schritt Handlungsanweisung Bild Ziehen Sie das Gerät vom Geräteverbinder. Trennen Sie die Geräteverbinder mit einem Schraubendreher. Demontieren Sie die Abdeckung links vom ersten Geräteverbinder. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 102: Montage Der Geräte Mit Geräteverbinder An Einer Wand

    Entnehmen Sie die Abstände für die Bohrlöcher den entsprechenden Maßbildern im Kapitel "Maßbilder (Seite 146)". ● Zwei zu den Bohrungen passende Kopfschrauben M4 x 12 gem. DIN 784. ● Geräteverbinder Entnehmen Sie die entsprechende Artikelnummer der Zubehörliste im Kapitel "Zubehör und Artikelnummern-Schema (Seite 46)". Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 103 Schraubverbindung vorbereitete ebene Fläche. Stecken Sie die Kopfschrauben durch jeweils eines der Löcher in den Geräteverbindern. Verschrauben Sie die Geräteverbinder fest mit der ebenen Fläche. Anzugsdrehmomente: oben: < 0,1 Nm • unten: 1 Nm • Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 104 5.13 Montage der Geräte mit Geräteverbinder an einer Wand Schritt Handlungsanweisung Bild Montieren Sie das Gerät auf dem Geräteverbinder. Montieren Sie alle für den Systemaufbau benötigten Geräte gemäß den jeweiligen Aufbauvorschriften auf den Geräteverbindern. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 105: Demontage Der Geräte Mit Geräteverbinder Von Einer Wand

    ● Die Klemmen sind abgenommen oder abgeklemmt. Vorgehen Schritt Handlungsanweisung Bild Entriegeln Sie das Gerät auf der Unterseite mit einem Schraubendreher. Ziehen Sie die untere Gerätehälfte vom Geräteverbinder weg. Entriegeln Sie das Gerät auf der Oberseite mit einem Schraubendreher. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 106 5.14 Demontage der Geräte mit Geräteverbinder von einer Wand Schritt Handlungsanweisung Bild Ziehen Sie das Gerät vom Geräteverbinder. Lösen Sie die Schrauben. Trennen Sie die Geräteverbinder. Demontieren Sie die Abdeckung links vom ersten Geräteverbinder. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 107: Montage Der Plombierabdeckung

    Vorgehen Schritt Handlungsanweisung Bild Setzen Sie die unteren beiden Haken der Abdeckung in die Öffnungen am Gerät und klappen Sie die Abdeckung nach oben. Sichern Sie die Abdeckung mit einer Plombe gegen unbefugtes Entfernen. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 108: Anschließen

    Lebensgefahr oder schwere Verletzungsgefahr. Um den Berührschutz bei geöffneten Klappdeckel bei den Meldekontakten 95, 96, 98 bei einer Spannung von ≥ 50 V zu gewährleisten, drehen Sie alle nicht zur Leiterklemmung verwendeten Klemmschrauben ein. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 109: Schraubklemmen Abklemmen

    Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten. Voraussetzung ● Kreuzschlitzschraubendreher der Größe PZ 1 x 80 Vorgehen Schritt Handlungsanweisung Bild Schrauben Sie die Schraube der Schraubklemme auf. Ziehen Sie die Leitung aus der aufgeschraubten Schraubklemme. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 110: Push-In-Klemmen Anschließen

    Zu beachten ist die Orientierung des Klemmraums, die eine Hochkant-Montage von rechteckig gecrimpten Leitern erforderlich machen kann. Um den verfügbaren Klemmraum optimal auszunutzen, empfiehlt sich eine Crimpform, die eine entsprechende rechteckförmige Kontur erzeugt. Sehr gut geeignet ist dafür im Allgemeinen die Trapezcrimpung. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 111: Push-In-Klemmen Anschließen

    Anschlüssen ist ein Schraubendreher notwendig. Voraussetzung ● Schraubendreher DIN 5264 der Größe 0,5 x 3 mm (nur bei feindrähtigen Leitungen) ● Passende Anschlussquerschnitte der Leitungen und Hinweise zur Aderendbehandlung, siehe Kapitel Anschlussquerschnitte (Seite 139). Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 112 Öffnung, um die Klemme (ovale Öffnung) zu öffnen. Stecken Sie die Leitung bis zum Anschlag in die ovale Öffnung und ziehen Sie den Schraubendreher wieder heraus. Prüfen Sie durch Ziehen an der Leitung, ob die Leitung festgeklemmt ist. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 113: Push-In-Klemmen Abklemmen

    ● Schraubendreher DIN 5264 der Größe 0,5 x 3 mm Vorgehen Schritt Handlungsanweisung Bild Stecken Sie den Schlitzschraubendreher bis zum Anschlag in die rechteckige Öffnung der Federzugklemme. Ziehen Sie die Leitung aus der ovalen Öffnung heraus. Ziehen Sie den Schraubendreher heraus. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 114: Klemmen Aufstecken

    ● Sie haben die Klemmen abgenommen, z. B. wegen des Austauschs eines Geräts. Vorgehen Schritt Handlungsanweisung Bild Führen Sie die Klemme in die Führung des Geräts ein. Schieben Sie die Klemme nach hinten, bis sie hörbar einrastet. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 115: Klemmen Abnehmen

    Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten. Vorgehen Schritt Handlungsanweisung Bild Drücken Sie die Lasche des Klemmblocks nach oben. Ziehen Sie die Klemme nach vorne. Heben Sie die Klemme aus der Führung des Geräts. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 116: Klemmencodierung

    Anschließen 6.6 Klemmen abnehmen Klemmencodierung Sie können die Klemmen mit Kodierstiften (3ZY1440-1AA00) versehen. Diese unterstützen Sie, um beim Tausch der Klemmen Verwechslungen zu vermeiden. Bild 6-1 Safety mit Lupen Codierung Bild 6-2 Klemmenkodierung Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 117: Einspeisesystem (Option) Anschließen

    ● Die Motorstarter 3RM1 sind auf einer Hutschiene oder einer ebenen Montagefläche nebeneinander montiert. ● Das Montagesystem ist nur für Hauptstromklemmen mit Schraubanschlusstechnik geeignet. ● Kreuzschlitzschraubendreher der Größe PZ 1 x 80 ● Passende Anschlussquerschnitte der Leitungen für die Einspeiseklemme, siehe Kapitel "Anschlussquerschnitte (Seite 139)". Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 118: Vorgehensweise

    Lastspannung Tod oder schwere Körperverletzung eintreten. Decken Sie daher freie Anschlussfahnen (= freie Steckplätze), die z. B. aus thermischen Gründen nicht belegt sind, immer mit einer Abdeckkappe ab. Die Abdeckkappen sind als Zubehör erhältlich. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 119 Anschlussfahnen (= ein Steckplatz) frei bleiben. Hinweis Verbindungsstellen der Sammelschienen Auf den Verbindungsstellen von den Sammelschienen muss ein Motorstarter gesteckt sein. Beachten Sie dies bei Leerstellen, die aufgrund von Derating vorgeschrieben sind, und wählen Sie entsprechende Sammelschienen aus. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 120: Sicherungsmodul (Option) Anschließen

    Schließen Sie die mit L1 bis L3 markierten Leitungen am Motorstarter 3RM1 auf der Einspeiseseite gemäß der vorhandenen Anschlusstechnik an. Informationen hierzu finden Sie in folgenden Kapiteln: "Schraubklemmen anschließen (Seite 108)" "Push-In-Klemmen anschließen (Seite 110)" Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 121: Bedienen Und Beobachten

    Funktionsprüfungen starten. Details finden Sie im Abschnitt "Funktionstest durchführen (Seite 44)". Nach einer Überlastauslösung kann der Motorstarter 3RM1 nach Ablauf der Abkühlzeit von drei Minuten mit dem Taster zurückgesetzt werden. Details finden Sie im Abschnitt "RESET-Methode einstellen (Seite 123)". Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 122: Motorstarter 3Rm1 Parametrieren

    Bedienen und Beobachten 7.1 Bedienelemente 7.1.1 Motorstarter 3RM1 parametrieren Alle Einstellungen erfolgen direkt am Motorstarter 3RM1: ① Drehcodierschalter Verbraucher-Bemessungsbetriebsstrom ② Taster TEST/RESET/RESET MODE Bild 7-1 Frontansicht des Motorstarters 3RM1 Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 123: Bemessungsbetriebsstrom Einstellen

    Einschränkung im explosionsgeschütztem Bereich In Anwendungen zum Schutz von Motoren in explosionsgeschütztem Bereich darf ein Failsafe Motorstarter 3RM11 / 3RM13 nur mit der Einstellung "Hand-RESET" betrieben werden. Die LED "RESET Mode" muss aus sein. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 124 – LED "RESET MODE" leuchtet: Auto-RESET ausgewählt – LED "RESET MODE" leuchtet nicht: Hand-RESET ausgewählt Hinweis Ein Kurzzeitiges ab- und wieder Zuschalten der Versorgungsspannung verkürzt nicht die Abkühlzeit und es erfolgt keine automatische Quittierung. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 125: Anzeigeelemente Und Lage Der Anschlüsse

    Masse-Eingänge (M1, M2) bei Failsafe Motorstartern mit Steuerspeisespannung von DC 24 V (3RM11.-...0. und 3RM13.-...0.); M2 nur bei Failsafe Wendestarter mit Steuerspeisespannung von DC 24 V (3RM13.-...0.) ⑭ Hauptstromkreis Verbraucherabgang (T1, T2, T3) ⑮ Hauptstromkreis Einspeisung (L1, L2, L3) Bild 7-2 Frontelemente des Motorstarters 3RM1 Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 126 Die Innenseiten der Klemmenabdeckungen für Steuer- und Hauptstromkreis sind mit den Bezeichnungen der jeweiligen Klemmen beschriftet. Die Lage einer Bezeichnung entspricht der Lage der jeweiligen Klemme. Bild 7-3 Obere Klemmenabdeckung Bild 7-4 Untere Klemmenabdeckung Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 127: Klemmenabdeckung

    AC 110-230 V / DC 110 V • Direktstarter 3RM11.-...1. (IN1) • Wendestarter 3RM13.-...1. (IN1 und IN2) • Hauptstromkreis (am Gerät unten) Alle Motorstarter Alle Motorstarter IN2 nur bei Wendestartern (3RM12 und 3RM13) M2 nur bei Failsafe Wendestarter (3RM13) Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 128: Alarm-, Fehler- Und Systemmeldungen

    • kein Fehler • grün grün grün / Motor ein; • aus* kein Fehler • grün RESET MODE: automatisch RESET MODE: manuell X = LED-Zustand nicht relevant; * = je nach gewähltem RESET MODE Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 129 Rückführ- DEVICE FAILURE STATE RESET ausgang kreis MODE gelb grün grün Selbsttest: Anzeigentest Stromflusstest: Strom fließt flimmernd nicht Stromflusstest: Strom fließt blinkend gelb aktiv Selbsttest: Überlastauslösung >5 s blinkend aktiv aktiv Überlastauslösung fehlgeschlagen blinkend Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 130: Fehler An Externe Peripherie Melden

    Der maximale Dauerstrom des Ausgangs beträgt 15 mA. Die sicherheitsgerichteten Motorstarter (3RM11 Failsafe / 3RM13 Failsafe) und die Standard Motorstarter (3RM10 / 3RM12) mit einer Steuerspannung von 110 ... 230 V / DC 110 V (3RM1...-.AA1.) haben keinen Rückmeldeausgang. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 131: Fehlerbehebung

    Quittieren nutzen. Informationen zur Einstellung der Reset-Methode finden Sie in Kapitel RESET-Methode einstellen (Seite 123). Hinweis Wenn die möglichen Fehlerursachen behoben sind und eine Rücksetzung weiterhin nicht möglich ist, muss der Motorstarter 3RM1 ausgetauscht werden. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 132: Instandhalten Und Warten

    • Kontrollieren Sie deren Wirkung auf das Sicherheitsschaltgerät und die nachgeschalteten Aktoren. • Aktivieren Sie das Sicherheitsschaltgerät durch die angeschlossene Sensorik. • Kontrollieren Sie deren Wirkung auf das Sicherheitsschaltgerät und die nachgeschalteten Aktoren. • Defekte Geräte müssen ausgetauscht werden. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 133: Gerätetausch

    3. Montieren Sie das neue Gerät. 4. Klemmen Sie das neue Gerät an. Weitere Informationen zu Demontage / Montage und Abklemmen / Anschließen finden Sie in den Kapiteln "Montage (Seite 86)" und "Anschließen (Seite 108)". Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 134: Austausch Der Sicherungen Im Sicherungsmodul 3Rm19

    1. Drücken Sie mit einem Schraubendreher an der Schmalseite des Moduls die Plastiklasche nach unten. 2. Ziehen Sie das Modul aus dem Adapter. 3. Schließen Sie den Motorstarter ab und entnehmen Sie diesen dem Sicherungsmodul. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 135 ● "Demontage des Sicherungsmoduls (Seite 94)". ● "Montage des Sicherungsmoduls (Seite 92)" ● "Montage der Geräte auf einem Sicherungsmodul (Seite 90)" Informationen zu Abklemmen und Anschließen finden Sie in dem Kap. "Sicherungsmodul (Option) anschließen (Seite 120)". Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 136: Technische Daten

    Luftfeuchte / während Betrieb 10 ... 95 % Berührungsschutz gegen elektrischen Schlag fingersicher Schutzart IP IP20 Beachten Sie auch: Tabelle 3-1 Motorstarter-Ausführung (Seite 26) Tabelle 3-2 Strombereiche (Seite 27) Tabelle 3-3 Steuerspeisespannungen (Seite 27) Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 137: Allgemeine Sicherheitstechnische Daten

    Ausfallrate [FIT] bei Rate erkennbarer gefahrbringender 1 400 Ausfälle (λdd) Ausfallrate [FIT] bei Rate nicht erkennbarer gefahrbringender Ausfälle (λdu) Ausschaltverzögerungszeit bei sicherheitsgerichteter Anforderung bei Abschalten über Steuereingänge maximal Ausschaltverzögerungszeit bei sicherheitsgerichteter Anforderung bei Abschalten über Versorgungsspannung maximal Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 138: Atex-Spezifische Sicherheitstechnische Daten

    T1-Wert für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC 61508 bezogen auf ATEX PFDavg bei niedriger Anforderungsrate gemäß IEC 61508 0,0005 bezogen auf ATEX PFHD bei hoher Anforderungsrate gemäß EN 62061 bezogen auf 0,00000005 ATEX Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 139: Anschlussquerschnitte

    1x (20 ... 12), – für Hauptkontakte 2x (20 ... 14) 2x (20 ... 14) 1x (20 ... 14), 1x (20 ... 16), 2x (20 ... 16) – für Hilfskontakte 2x (18 ... 16) Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 140 1x (1,5 ... 4 mm²), 2x (1,5 ... 2,5 mm²) – eindrähtig – feindrähtig 1x (1,5 ... 2,5 mm²), 2x 1,5 mm² – mit Aderendbearbeitung — – ohne Aderendbearbeitung 1x (16 ... 12), 2x (16 ... 14) bei AWG-Leitungen für Hauptkontakte • Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 141: Technische Daten Im Siemens Industry Online Support

    9.5 Technische Daten im Siemens Industry Online Support Technische Daten im Siemens Industry Online Support Technisches Datenblatt Alle technischen Daten zum Produkt finden Sie im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/16311/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste.

  • Seite 142: Schalthäufigkeiten

    100 ms 500 % 300 ms 500 % 500 ms 600 % 100 ms 600 % 300 ms 600 % 500 ms 700 % 100 ms 700 % 300 ms 700 % 500 ms Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 143: Kennlinie Überlastschutz / Geräteschutz

    9.7 Kennlinie Überlastschutz / Geräteschutz Kennlinie Überlastschutz / Geräteschutz Überlastschutz Bild 9-1 Kennlinie Motor-Überlastschutz Bei Stromeinstellwerten ab 4,6 A löst der Geräteschutz vor dem Überlastschutz aus. Somit ergeben sich kürzere Auslösezeiten, siehe Bild unten. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 144 Motormodell und einem eingestellten Strom von 7 A der 8-fache Strom fließt, erfolgt die Auslösung bereits nach ca. einer Sekunde. ① Geräteschutz 7 A ② Geräteschutz 6,1 A ③ Geräteschutz 5,2 A ④ Geräteschutz 4,6 A ⑤ Geräteschutz 4,0 A Bild 9-2 Kennlinie Geräteschutz Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 145: Ohm'sche Lasten

    In diesem Fall erfolgt die Auslösung wie folgt: Tabelle 9- 1 Auslösung für Ohm'sche Lasten bei einem Einstellwert von 10 A Auslösung nach 10 A < Laststrom < 15 A 20 s Laststrom > 15 A Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 146: Maßbilder

    Maßbilder 10.1 CAx-Daten Die CAx-Daten finden Sie im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste. 2. Klicken Sie auf den Link "CAx-Daten". Motorstarter SIRIUS 3RM1...

  • Seite 147: Maßbilder 3Rm1 Geräteverbinder

    Maßbilder 10.2 Maßbilder 3RM1 Geräteverbinder 10.2 Maßbilder 3RM1 Geräteverbinder Maßbild Geräteverbinder für Motorstarter 3RM1 Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 148 Maßbilder 10.2 Maßbilder 3RM1 Geräteverbinder Maßbild Geräteabschlussverbinder für Motorstarter 3RM1 Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 149 Maßbilder 10.2 Maßbilder 3RM1 Geräteverbinder Maßbild für Geräteverbinder zur Signaldurchschleifung Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 150 Maßbilder 10.2 Maßbilder 3RM1 Geräteverbinder Bohrplan Geräteverbinder mit Baubreite 22 mm Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 151: Maßbilder 3Rm1

    Maßbilder 10.3 Maßbilder 3RM1 10.3 Maßbilder 3RM1 Maßbild Motorstarter 3RM1 Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 152 Maßbilder 10.3 Maßbilder 3RM1 Bohrplan für Einstecklaschen zur Wandmontage Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 153 Maßbilder 10.3 Maßbilder 3RM1 Maßbild Motorstarter 3RM1 mit Einspeiseklemme und -system Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 154: Maßbilder 3Rm19 Sicherungsmodul

    Maßbilder 10.4 Maßbilder 3RM19 Sicherungsmodul 10.4 Maßbilder 3RM19 Sicherungsmodul Maßbild des Sicherungsmoduls mit Motorstarter 3RM1 Siehe auch Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/16311/td) Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 155: Schaltpläne

    Schaltpläne 11.1 CAx-Daten Die CAx-Daten finden Sie im Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/td). 1. Geben Sie im Feld "Produkt" die vollständige Artikelnummer des gewünschten Geräts ein und bestätigen Sie mit der Eingabetaste. 2. Klicken Sie auf den Link "CAx-Daten". Motorstarter SIRIUS 3RM1...

  • Seite 156: Schaltpläne 3Rm10 (Direktstarter; Standard)

    Schaltpläne 11.2 Schaltpläne 3RM10 (Direktstarter; Standard) 11.2 Schaltpläne 3RM10 (Direktstarter; Standard) Ausführungen mit Steuerspeisespannung DC 24 V Ausführungen mit Steuerspeisespannung AC 110 … 230 V; DC 110 V Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 157 11.2 Schaltpläne 3RM10 (Direktstarter; Standard) Hinweis Parallele Lasten bei Motorstarter mit Erzeugnisstand E01 Bei Motorstarter Ausführungen mit Erzeugnisstand E01 können keine parallelen Lasten an den IN-Anschluss angeschlossen werden, siehe Grafik unten. Ab Erzeugnisstand E02 ist dies zulässig. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 158: Schaltpläne 3Rm11 (Direktstarter; Failsafe)

    Schaltpläne 11.3 Schaltpläne 3RM11 (Direktstarter; Failsafe) 11.3 Schaltpläne 3RM11 (Direktstarter; Failsafe) Ausführungen mit Steuerspeisespannung DC 24 V Ausführungen mit Steuerspeisespannung AC 110 … 230 V; DC 110 V Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 159: Schaltpläne 3Rm12 (Wendestarter; Standard)

    Schaltpläne 11.4 Schaltpläne 3RM12 (Wendestarter; Standard) 11.4 Schaltpläne 3RM12 (Wendestarter; Standard) Ausführungen mit Steuerspeisespannung DC 24 V Ausführungen mit Steuerspeisespannung AC 110 … 230 V; DC 110 V Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 160 11.4 Schaltpläne 3RM12 (Wendestarter; Standard) Hinweis Parallele Lasten bei Motorstarter mit Erzeugnisstand E01 Bei Motorstarter Ausführungen mit Erzeugnisstand E01 können keine parallelen Lasten an den IN-Anschluss angeschlossen werden, siehe Grafik unten. Ab Erzeugnisstand E02 ist dies zulässig. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 161: Schaltpläne 3Rm13 (Wendestarter; Failsafe)

    Schaltpläne 11.5 Schaltpläne 3RM13 (Wendestarter; Failsafe) 11.5 Schaltpläne 3RM13 (Wendestarter; Failsafe) Ausführungen mit Steuerspeisespannung DC 24 V Ausführungen mit Steuerspeisespannung AC 110 … 230 V; DC 110 V Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 162: A.1 Schaltungsbeispiele Für 3Rm1

    Schaltungsbeispiele für 3RM1 A.1.1 Direktstarter DC 24 V mit Schalterbetrieb Der Motorstarter 3RM1 wird mit einem Schalter angesteuert. Der Motorstarter 3RM1 wird als Direktstarter betrieben. Fern-Reset Bild A-1 Direktstarter Standard DC 24 V mit Schalterbetrieb Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 163: Direktstarter Dc 24 V Mit Schalterbetrieb Und 230 V-Bremse

    Dieser Aufbau ist nur für Standard-Varianten 3RM10 und 3RM12 zulässig. Diese Betriebsart ist nicht für Motorstarter 3RM11 Failsafe und 3RM13 Failsafe geeignet, da eine Verbindung zum N-Leiter besteht. -Fern-Reset Bild A-2 Direktstarter Standard DC 24 V mit Schalterbetrieb und 230 V-Bremse Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 164: Direktstarter Dc 24 V Mit Schalterbetrieb Und 400 V-Bremse

    Der Aufbau ist am Beispiel eines Standard Motorstarters gezeigt. Der Aufbau mit einer 400 V-Bremse ist auch für die Failsafe-Varianten 3RM11 und 3RM13 zulässig. Die Hinweise für sicherheitsgerichtetes Abschalten (Seite 169) sind zu beachten. Fern-Reset Bild A-3 Direktstarter Standard DC 24 V mit Schalterbetrieb und 400 V-Bremse Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 165: Direktstarter Dc 24 V Mit Schalterbetrieb Und Einphasigem Motor

    Schaltkomponenten im Motorstarter 3RM1 zerstört werden. Betreiben Sie keine kapazitiven Lasten, wie z. B. Frequenzumrichter, am Motorstarter 3RM1. Der Betrieb von Einphasen-Kondensatormotoren ist zulässig. In dieser Betriebsart erfolgt das Ein- und Ausschalten nur mit dem Anschluss IN1. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 166: Direktstarter In Gruppenabsicherung Mit Dc 24 V Mit Sps-Betrieb

    Hauptstromseite verbunden werden. Die Ansteuerung erfolgt durch Digitalausgänge. Der Aufbau ist am Beispiel von Standard Motorstartern gezeigt. Dieser Aufbau ist im Hauptstromkreis auch für die Failsafe-Varianten 3RM11 und 3RM13 zulässig. Die Hinweise für sicherheitsgerichtetes Abschalten (Seite 169) sind zu beachten. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 167 Schaltungsbeispiele A.1 Schaltungsbeispiele für 3RM1 Bild A-5 Direktstarter Standard in Gruppenabsicherung mit DC 24 V mit SPS-Betrieb Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 168: Wendestarter Dc 24 V Mit Sps-Betrieb

    Schaltungsbeispiele A.1 Schaltungsbeispiele für 3RM1 A.1.6 Wendestarter DC 24 V mit SPS-Betrieb Der Motor wird über eine SPS angesteuert. Der Motorstarter 3RM1 wird als Wendestarter betrieben. Bild A-6 Wendestarter DC 24 V mit SPS-Betrieb Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 169: Schaltungsbeispiele Für Sicherheitsgerichtetes Abschalten

    Lebensgefahr oder schwere Verletzungsgefahr. Um den Berührschutz bei geöffneten Klappdeckel bei den Meldekontakten 95, 96, 98 bei einer Spannung von ≥ 50 V zu gewährleisten, drehen Sie alle nicht zur Leiterklemmung verwendeten Klemmschrauben ein. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 170 Lebensgefahr oder schwere Verletzungsgefahr. Ein Mischbetrieb von Standard Motorstarter 3RM10 / 3RM12 mit Failsafe Motorstartern 3RM11 / 3RM13 in sicherheitsgerichteten Applikationen ist nicht zulässig. Verwenden Sie in sicherheitsgerichteten Applikationen nur sicherheitsgerichtete Motorstarter (3RM11 Failsafe und 3RM13 Failsafe). Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 171 Netzteilen (PELV und SELV) zulässig. ACHTUNG Elektromagnetische Störungen Um die Störfestigkeit der Failsafe Motorstarter 3RM11 / 3RM13 sicherzustellen, muss Folgendes vorschriftsmäßig geerdet sein: • PELV / SELV Netzteile (Beachten Sie hierzu auch die Dokumentation des jeweiligen Netzteils.) Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 172: Sicherheitsschaltgerät 3Sk1 Mit Motorstarter 3Rm13 Über Geräteverbinder

    Bei Betrieb mit einem Sicherheitsschaltgerät 3SK1 und Geräteverbinder wird die Versorgungsspannung für Motorstarter 3RM1 über die Geräteverbinder hergestellt. Schließen Sie in dem Fall nichts an die Anschlüsse A1 und A2 der Motorstarter 3RM1 an, um die Sicherheitsfunktion nicht zu überbrücken. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 173 A.2 Schaltungsbeispiele für sicherheitsgerichtetes Abschalten Bei gemeinsamem Bezugspotenzial für die beiden Eingänge reicht der Anschluss einer Masseverbindung. Bei getrennten Potenzialen oder Ansteuerungen sind beide Verbindungen zu belegen. Bild A-7 Sicherheitsschaltgerät 3SK1 mit Wendestarter 3RM13 über Geräteverbinder Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 174: Sicherheitsschaltgerät 3Sk1 Mit Motorstarter 3Rm13 Verdrahtet

    Um SILCL 3 / PL e / Kat. 4 für die sicherheitsgerichtete Applikation zu erreichen, müssen alle Komponenten der Sicherheitsfunktionen (Erfassen / Auswerten / Reagieren) dementsprechenden ausgelegt sein. Hinweis In der Zuleitung zur Versorgungsspannung von 3RM1 (L1) ist eine Sicherung als Kurzschlussschutz (4 A gL/gG) vorzusehen. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 175 Schaltungsbeispiele A.2 Schaltungsbeispiele für sicherheitsgerichtetes Abschalten Bild A-8 Sicherheitsschaltgerät 3SK1 mit Wendestarter 3RM13 Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 176: Sicherheitsschaltgerät 3Sk2 Mit Motorstarter 3Rm11 Über Geräteverbinder

    Failsafe an, um die Sicherheitsfunktion nicht zu überbrücken. Schaltplan Sicherheitsschaltgerät 3SK2 22,5 mm Motorstarter 3RM11 Failsafe (Direktstarter) Detaillierte Angaben, z. B. zu "Logik" und "Parameter" finden Sie in dem Gerätehandbuch "Sicherheitsschaltgeräte SIRIUS 3SK2 (https://support.industry.siemens.com/cs/ww/de/view/109444336)". Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 177: Sicherheitsschaltgerät 3Sk2 Mit Motorstarter 3Rm11 Verdrahtet

    Motorstarter 3RM1 Failsafe (im gleichen Schaltschrank oder im Panzerrrohr) Schaltplan Sicherheitsschaltgerät 3SK2 22,5 mm Motorstarter 3RM11 Failsafe (Direktstarter) Detaillierte Angaben, z. B. zu "Logik" und "Parameter" finden Sie in dem Gerätehandbuch "Motorstarter SIRIUS 3RM1": Sicherheitsschaltgeräte SIRIUS 3SK2 (https://support.industry.siemens.com/cs/ww/de/view/109444336) Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 178: Wendestarter 3Rm13 Mit Sps-Ansteuerung, F-Do Pp-Schaltend

    Motorstarters 3RM1 erreicht werden, z. B. als separat ummantelte Leitung oder durch Verlegung in getrennten Kabelkanälen. Diese Applikation ist verfügbar für S7-300, ET 200M, ET 200MP und MSS 3RK3. Für ET 200S ist diese Applikation nicht verfügbar. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 179 Schaltungsbeispiele A.2 Schaltungsbeispiele für sicherheitsgerichtetes Abschalten Bild A-9 Wendestarter 3RM13 mit SPS-Ansteuerung, F-DO pp-schaltend Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 180: Wendestarter 3Rm13 Mit Sps-Ansteuerung, F-Do Pm-Schaltend

    Bis zu SILCL 3 nach EN 62061, PL e / Kat. 4 nach EN ISO 13849-1 kann erreicht werden. Dazu müssen die ansteuernden Ausgänge ebenfalls SILCL3 nach EN 62061 / PL e / Kat 4 nach EN ISO 13849-1 erfüllen. Bild A-10 Wendestarter 3RM13 mit SPS-Ansteuerung, F-DO pm-schaltend Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 181: Richtlinien

    Sie ein Bauelement oder elektrische Anschlüsse einer Baugruppe berühren, ohne elektrostatisch entladen zu sein. Der Schaden, der an einer Baugruppe aufgrund einer Überspannung eintritt, kann meist nicht sofort erkannt werden, sondern macht sich erst nach längerer Betriebszeit bemerkbar. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 182: Aufladung

    Entladungen empfindliche Bauteile nicht erreichen und schädigen. Wenn Sie an einer Baugruppe Messungen durchführen müssen, dann entladen Sie Ihren Körper vor den durchzuführenden Tätigkeiten. Berühren Sie dazu geerdete metallische Gegenstände. Verwenden Sie nur geerdete Messgeräte. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 183: Glossar

    CLASS 10A) steht für die maximal zulässige Auslösezeit in Sekunden, wenn der Motorstarter 3RM1 mit symmetrischer 3-poliger Belastung aus kaltem Zustand mit dem 7,2- fachen Einstellstrom belastet wird (IEC 60947-4-1; DIN VDE 0660 Teil 107). Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 184: Auslösestrom (Eines Überlastauslösers)

    Betriebsmittel, bei dem während des Betriebs zündfähige Lichtbögen (Plasmen) auftreten können, druckfest gekapselt ist. In das Gehäuse kann zwar das explosionsfähige Gemisch eindringen, jedoch wird bei einer Explosion im Innern das Austreten einer zündfähigen Flamme nach außen verhindert. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 185 Bedingungen bis zum Kurzschluss den Strom einschalten, während einer bestimmten Dauer führen und ihn unterbrechen kann. Motorschutz Der Motorschutz schützt Elektromotoren vor thermischer Überlastung aufgrund mechanischer Überlastung oder bei Ausfall eines einzelnen oder zweier Außenleiter. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 186: Überlastauslöser

    Die Vorschrift IEC 60947-4-1 (VDE 0660 Teil 102) unterscheidet zwei Zuordnungsarten (type of coordination), die als Zuordnungsart "1" und Zuordnungsart "2" bezeichnet werden. Bei beiden Zuordnungsarten wird der zu beherrschende Kurzschluss sicher abgeschaltet. Unterschiede bestehen lediglich im Schädigungsgrad des Geräts nach einem Kurzschluss. Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

  • Seite 187: Index

    Einzuhaltende Abstände, 63 Aufstellungshöhe, 57 Energiezufuhr, 48 Auslösekennlinie, 37, 145 EPLAN Markos, 13 Auslöseklasse, 37 Erdungsmaßnahmen, 66 Auslösezeit, 143 Explosionsgefährdete Bereiche, 36 Auslösung des Leistungsschalters, 73 Auto-RESET, 123 Federzugklemmen, 110 Fehler, 129 Bedienelemente, 121 Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 188 Newsletter, 21 Normen, 10, 20 ATEX, 36 Jährliche Funktionsprüfung, 18, 132, 170 Ohmsche Last, 67, 67 Kapazitive Last, 29, 165 Ohm'sche Last, 27, 29, 35, 56, 61, 145 Kennlinie, 10 Online-Konfigurator, 14 Kennlinien, 143 Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 189 Sicherheitsgerichtete Applikation UL 508, 74, 76 Beispiel, 83 UL 508a, 72, 75 Sicherheitsgerichtetes Abschalten, 26, 40, 41, 43 Umgebungsbedingungen, 38 Sicherheitsschaltgerät 3SK, 42, 52, 84 Einsatzumgebung, 62 Sicherheitsschaltgerät 3SK1, 11 Umgebungstemperatur, 59, 61, 62 Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...
  • Seite 190 Index Verbraucher, 22 Verbraucherabzweig, 26, 68, 80 IEC, 68 Kompakt, 49 UL, 72 Verdrahtung, 108, 111 Verwendung von Bremseinrichtungen, 33 Wandmontage, 50 Wartung, 39, 132 Wendestarter, 31 Zertifizierung ATEX, 36 Zurücksetzen, 35, 123 Motorstarter SIRIUS 3RM1 Gerätehandbuch, 05/2017, A5E0345285095010A/RS-AF/006...

Inhaltsverzeichnis
