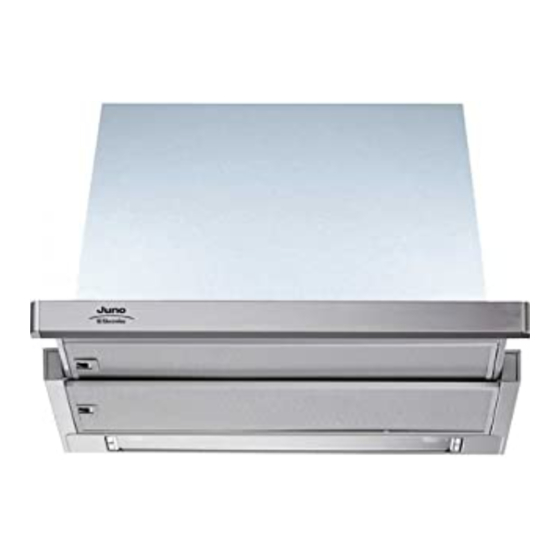

Inhaltszusammenfassung für JUNO JDA5271E

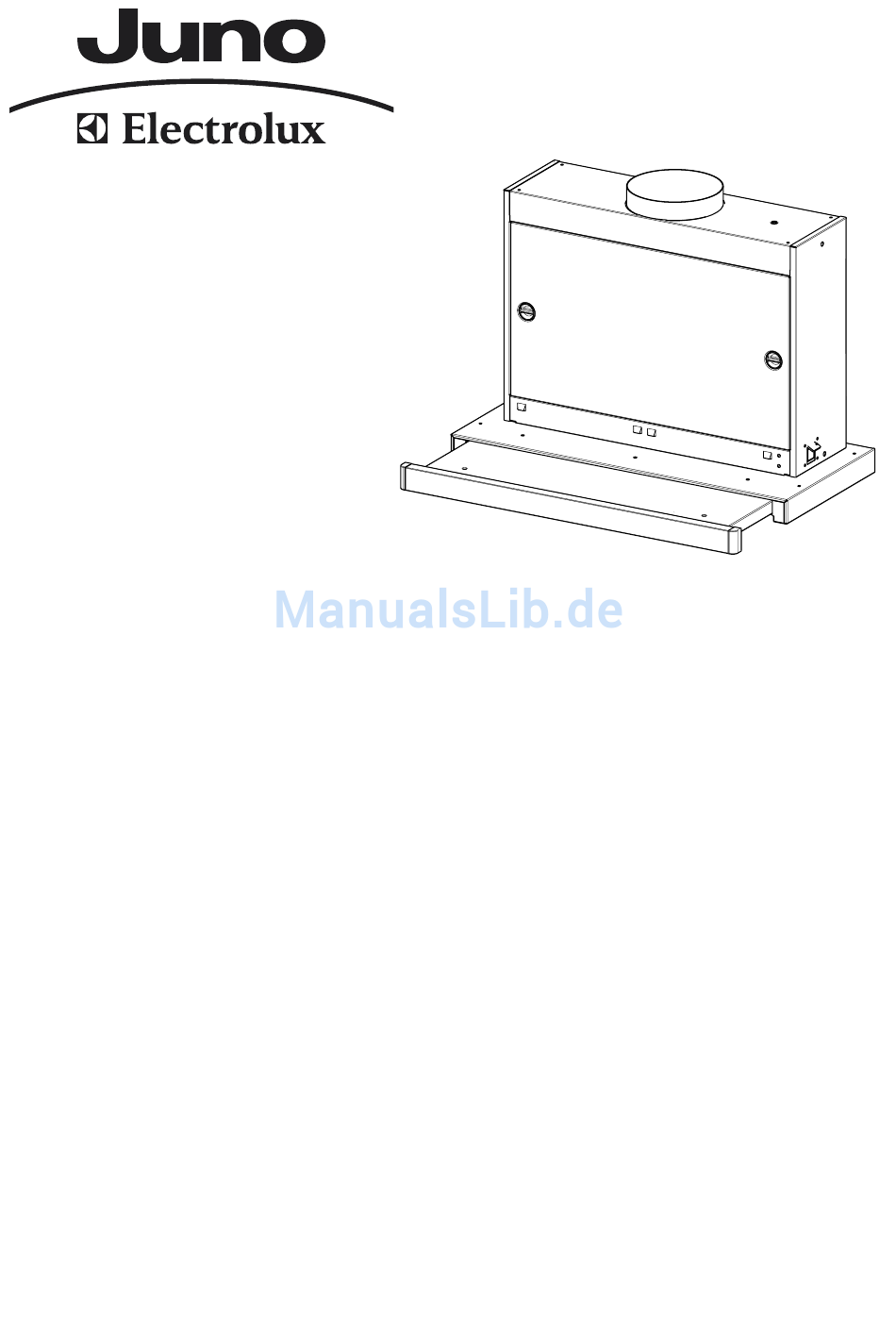

- Seite 1 Instructions Manual Bedienungsanleitung...
-
Seite 2: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. • Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen. • Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninne- ren angebrachten Schild übereinstimmt. - Seite 3 CHARAKTERISTIKEN Platzbedarf Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläse- gruppe, Filter Luftleitgitter Luftaustritt Flansch ø 150 mm Flansch ø 120 mm Vergrößerungsring Ø 120-150 mm Abdeckprofil Pos. Montagekomponenten Schrauben 3,5 x 16 Schrauben 2,9 x 12,7 Schrauben 2,9 x 9,5 Dokumentation Bedienungsanleitung 1 13...
-
Seite 4: Montage
MONTAGE Bohren der Trägerplatte und Montage der Dunstabzugshaube • Die Haube kann direkt an der Unterseite der Hängeschränke (mindestens 650 mm von der Kochmulde entfernt) mit seitlichen Schnapphal- terungen fixiert werden. • An der Unterseite des Hängeschranks, wie in der Abbildung gezeigt, eine Öffnung anbringen. (Abb.1) •... -
Seite 5: Anschluss Bei Abluftbetrieb
Anschlüsse ANSCHLUSS BEI ABLUFTBETRIEB Für die Installation der Haube im Abluftbetrieb mit Hil- fe eines Rohres oder Schlauches vom selben Durch- messer wie der zuvor installierte Flansch (ø 150mm, ø 125 mm oder ø 120 mm) am Gebläseaustrittsstutzen anschließen. • Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. -
Seite 6: Bedienung
BEDIENUNG FUNKTION DES AUSZIEHBAREN ANSAUGSCHLITTENS Bei geschlossenem Ansaugschlittens kann der Motor nicht betätigt werden. Dagegen ist es moeglich, die Beleuchtung ein- oder auszuschalten. Wird der Ansaugschlittens herausgezogen, erfolgt die Freigabe des Bedienfeldes und alle seine Funktionen werden aktiviert; die zuvor eingestellten Funktionen sind erneut aktiviert. - Seite 7 Die Haube kann direkt auf die gewünschte Stufe eingeschaltet werden ohne daß man vorher auf die Gebläsetaste 0/1 drückt. Grundfunktion Taste Leuchtsignale Doppelfunktion Ein kurzer Tastendruck schaltet die Beleuchtungsanlage Taste erlo- Beleuchtung abgeschaltet ein und aus. schen Schaltet den Motor unabhängig von der Gebläsestufe ab Taste leuch- Motor aktiviert tet auf...
-
Seite 8: Wartung
WARTUNG Fettfilter REINIGUNG DER SELBSTTRAGENDEN METALLFETTFILTER Rückstellen der Sättigungsanzeige • Den Gebläsemotor abschalten. • Die Taste F mindestens 4 Sekunden lang drücken, bis die Taste T1 als Bestätigung zu blinken beginnt. Filterreinigung • Die Filter können auch im Geschirrspüler gereinigt werden und sollten cirka alle 2 Monate - bzw. -
Seite 9: Austauschen Des Aktivkohle-Geruchsfilter
Geruchsfilter (Umluftbetrieb) Dieser Filter ist weder wasch- noch wiederverwendbar und ist auszutauschen, wenn die Taste F blinkt oder zumindest alle 4 Monate. Die Sättigungsanzeige erfolgt nur, wenn der Gebläse- motor eingeschaltet ist. Aktivierung/Deaktivierungder Sättigungsanzeige • Bei Hauben mit Umluftbetrieb erfolgt die Aktivierung der Sättigungsanzeige bei der Instal- lation oder später. - Seite 10 The symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could oth- erwise be caused by inappropriate waste handling of this product.
