celexon Performance CLR UST Bedienungsanleitung

Hochkontrast rahmenleinwand für laser tvs
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
CLR UST
Hochkontrast Rahmenleinwand für
Laser TVs | Performance
Vielen Dank für den Kauf dieses Produkts.
Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig
durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese
Anleitung für eine spätere Verwendung auf.
Version: 32424_071
Inhaltsverzeichnis
loading

Verwandte Anleitungen für celexon Performance CLR UST

Inhaltszusammenfassung für celexon Performance CLR UST

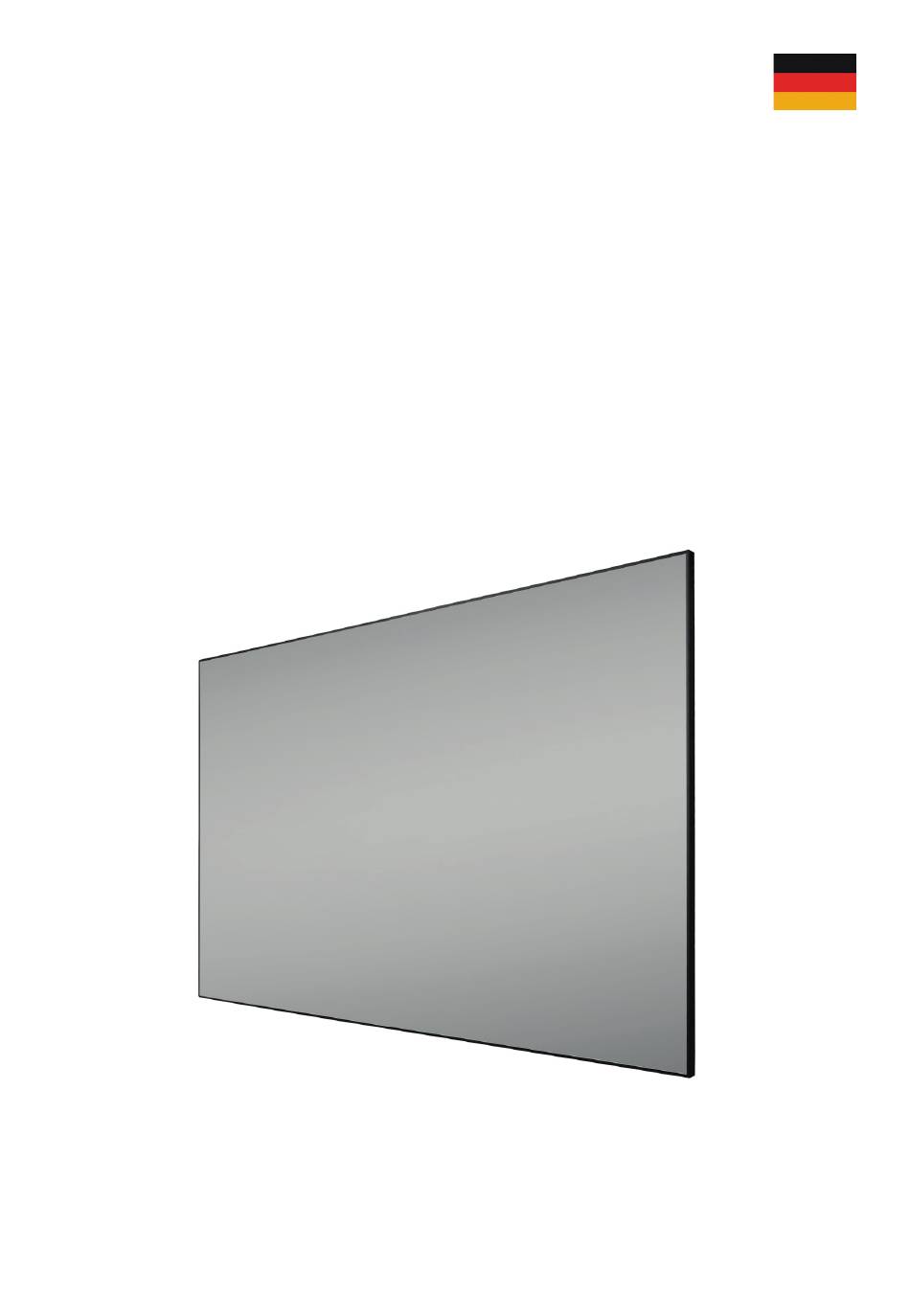

  • Seite 1 Bedienungsanleitung CLR UST Hochkontrast Rahmenleinwand für Laser TVs | Performance Vielen Dank für den Kauf dieses Produkts. Für eine optimale Leistung und Sicherheit lesen Sie diese Anweisungen bitte sorgfältig durch, bevor Sie dieses Produkt anschließen oder betreiben. Bitte bewahren Sie diese Anleitung für eine spätere Verwendung auf.

  • Seite 2: Warnhinweise

    WARNHINWEISE Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes ver- traut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können. • Bitte beachten Sie vor der Montage das beiliegende Datenblatt mit weiteren Sicher- heits- und Verwendungshinweisen.
  • Seite 3 • Ziehen Sie die Schrauben fest, aber überdrehen diese nicht. Ein zu feste Anziehen (z.B. durch Verwendung eines Akkuschraubendrehers) kann Schäden verursachen und den sicheren Halt der Leinwand beeinträchtigen. • Hängende Lasten müssen mindestens zweimal jährlich auf Festigkeit und Tragfähig- keit geprüft werden.

  • Seite 4: Haftungsausschluss

    HAFTUNGSAUSSCHLUSS Die Angaben in diesem Dokument können ohne vorherige Ankündigung durch den Hersteller geändert werden. Änderungen werden jeweils in den folgenden Versionen dieses Handbuchs ergänzt. Der Hersteller übernimmt keine Garantie oder Gewährleistung auf die Richtigkeit der Angaben in diesem Dokument. PFLEGEHINWEIS Reinigen Sie die Leinwand NIEMALS mit Alkohol oder anderen Reinigungsmit- teln, die Lösungsmittel enthalten.

  • Seite 5: Explosionszeichnung

    4x Montagewinkel für Wandhal- 4x Plastik-Eckstücke für 18x Kunststoffklammer (P2) terung (S6) (vorinstalliert) Abdeckrahmen (P1) 30x M5x8 mm Linsenkopf- 4x Senkkopfschrauben 1x Pinzette und Einpresswerk- zeug schraube M5x6 mm (vorinstalliert) 1x Innensechskantschlüssel 8x Montageschrauben 2x Schutzhandschuhe 5x50 mm + Dübel 4x Bootsförmige Mutter + 4x Verbindungselement (S8) Schraube...
  • Seite 6 Vorderseite: Schnittdarstellung Rückseite: Seitenansicht: Vorderseite Rückseite *alle Maßangaben in mm...

  • Seite 7: Schritt 1: Montage Innerer, Silberner Rahmen

    SCHRITT 1: MONTAGE INNERER, SILBERNER RAHMEN Nehmen Sie die Teile F1 und F2 und platzieren Sie diese jeweils auf der linken und rechten Seite. Führen Sie die beiden vertikalen Profile zusammen und be- festigen S1, S2 und 2x S8 mit den M5*8 Schrauben. Wiederholen Sie diesen Schritt für das untere Profil.

  • Seite 8: Schritt 2: Montage Des Tuches

    SCHRITT 2: MONTAGE DES TUCHES Drehen Sie den Rahmen um, sodass die Vorderseite nach oben zeigt, ziehen die beiliegenden Handschuhe an und rol- Vorderseite len Sie das Tuch langsam von der Rolle über den Rahmen ab. Richten Sie das Tuch vorsichtig über den gesamten Rahmen mittig aus.

  • Seite 9: Schritt 3: Montage Schwarzer Abdeckrahmen

    SCHRITT 3: MONTAGE SCHWARZER ABDECKRAHMEN Richten Sie die Leinwand auf, drehen Sie das Rahmenteil F5 in die richtige Position zum Rahmen, drücken Sie es herunter dann fest gegen den Rahmen. Dabei drücken sollte die zweite Person den Rahmen festhalten. Das Rahmenteil F5 muss fest in die Kunststoffklammern P2 arre- tieren und mittig angebracht sein (ggf.

  • Seite 10: Schritt 4: Montage Wandhalterung

    SCHRITT 4: MONTAGE WANDHALTERUNG Drehen Sie die Leinwand um, bringen Sie die vier Montagewinkel S6 in den Schlitzen von F1 und F2 so an, dass die kurze Seite des Montagewinkels vom Tuch weg zeigt. Bringen Sie zwei Montagewinkel jeweils oben und unten mittig zwischen Stützstrebe und Innenrahmen an.

  • Seite 11: Schritt 5: Wandmontage

    SCHRITT 5: WANDMONTAGE Heben Sie die Leinwand zu zweit an, kip- 3. Einhängen in die Halterungen pen Sie diese leicht nach vorne, platzieren sie mittig zur Wandhalterung. Haken Sie 2. Gleichzeitig beide Seiten anheben. die Leinwand unten in die Montagewinkel ein, drücken sie leicht nach oben und ha- ken sie oben ein, um die Installation abzu- schließen.
