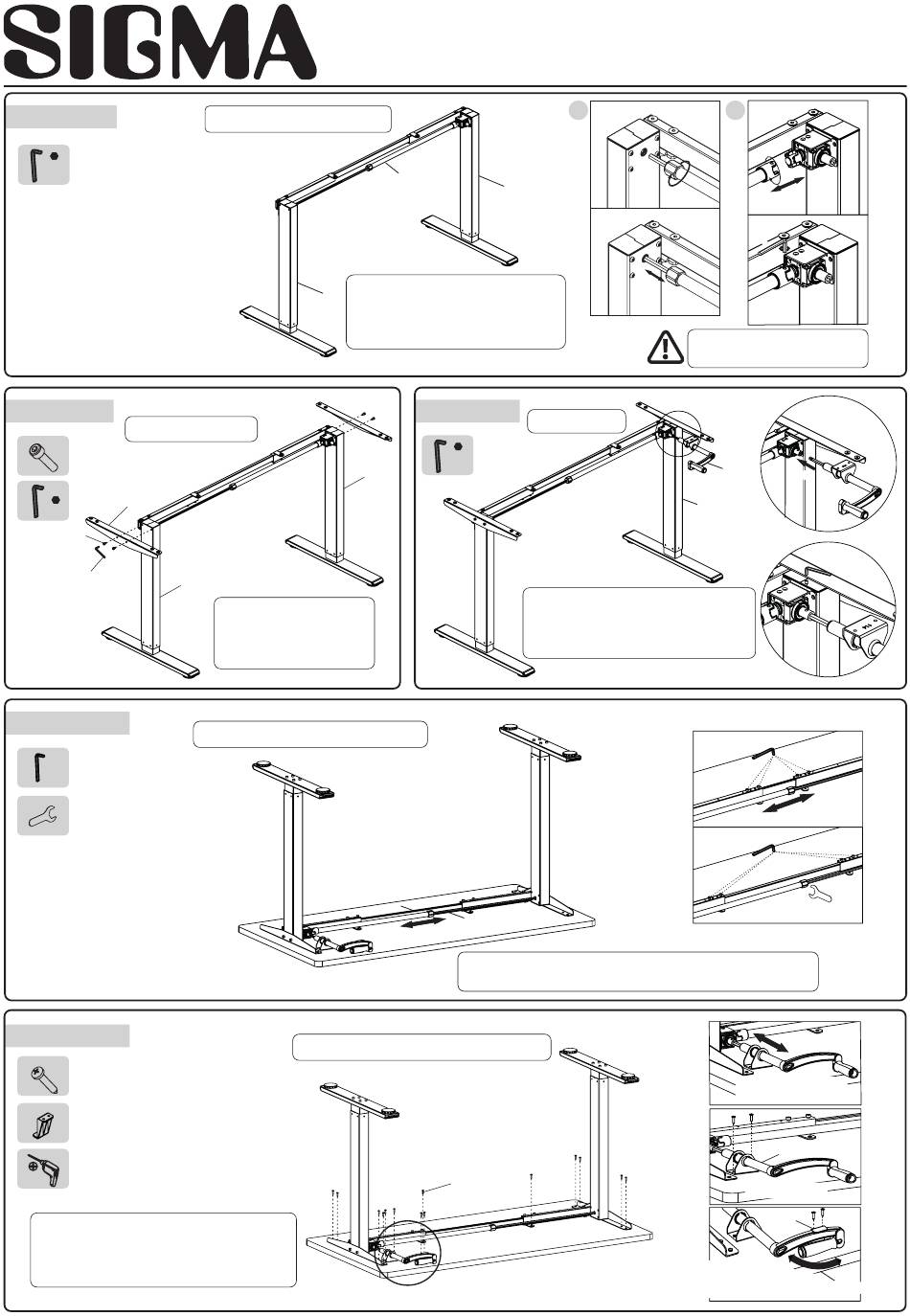

SCHRITT 3
A
2.5x
2.5
SCHRITT 4
Tragplatte (6) installieren
C
x4
A
6
5x5
C
A
2
SCHRITT 6-1
A
4x4
G
SCHRITT 6-2
D
x14
H x1
Befestigen Sie die Tischplatte mit den Schrauben (D),
schrauben Sie die Kurbel (7) und den Kurbelhalter
(H) mit den Schrauben (D) an die Tischplatte und
sichern Sie diese mit einem Pistolenbohrer.
Übertragungsstange (5) installieren
Installieren Sie (5) und (2) (3) zuerst wie in
2
Abbildung 1 und dann wie in Abbildung
2 gezeigt. Nutzen Sie einen 2,5 x 2,5-
Schraubenschlüssel (A) zum Anziehen.
3
Installieren Sie (6) und (2) (3).
Nutzen Sie den 5 x 5-
Schraubenschlüssel (A), um die
Schrauben (C) festzuziehen.
Träger und die Übertragungsstange justieren
Tischplatte, Kurbel und Kurbelhalterung montieren
5
3
SCHRITT 5
Kurbel installieren
A
2.5x
2.5
Fügen Sie die Kurbel in die Sechskantbohrung
an Säule (3) ein und nutzen Sie einen 2,5 x
2,5-Schraubenschlüssel (A), um die in sich
abgeschlossene Schraube oben festzuziehen.
3
5
Schieben Sie den Träger (4) und die Übertragungsstange (5) in eine
geeignete Position entsprechend der Position der Bohrung des Tisches.
D
1 2
Drehen Drehen Drehen
Lösen
Einfügen Einfügen Einfügen
Drehen Sie die Antriebsstange nicht
mehr als eine Drittelumdrehung.
7
3
A
Lösen
Festziehen
Kurbel in eine geeignete
Position schieben
Befestigte Kurbel
Kurbel zur Innenseite
des Tisches umklappen und
Kurbelhalterung befestigen
HT114
Einfügen Einfügen Einfügen
A
Festziehen Festziehen Festziehen
Einfügen Einfügen Einfügen
Festziehen Festziehen Festziehen
A
Schieben
A
G
Festziehen
7
H
Tischplatte
