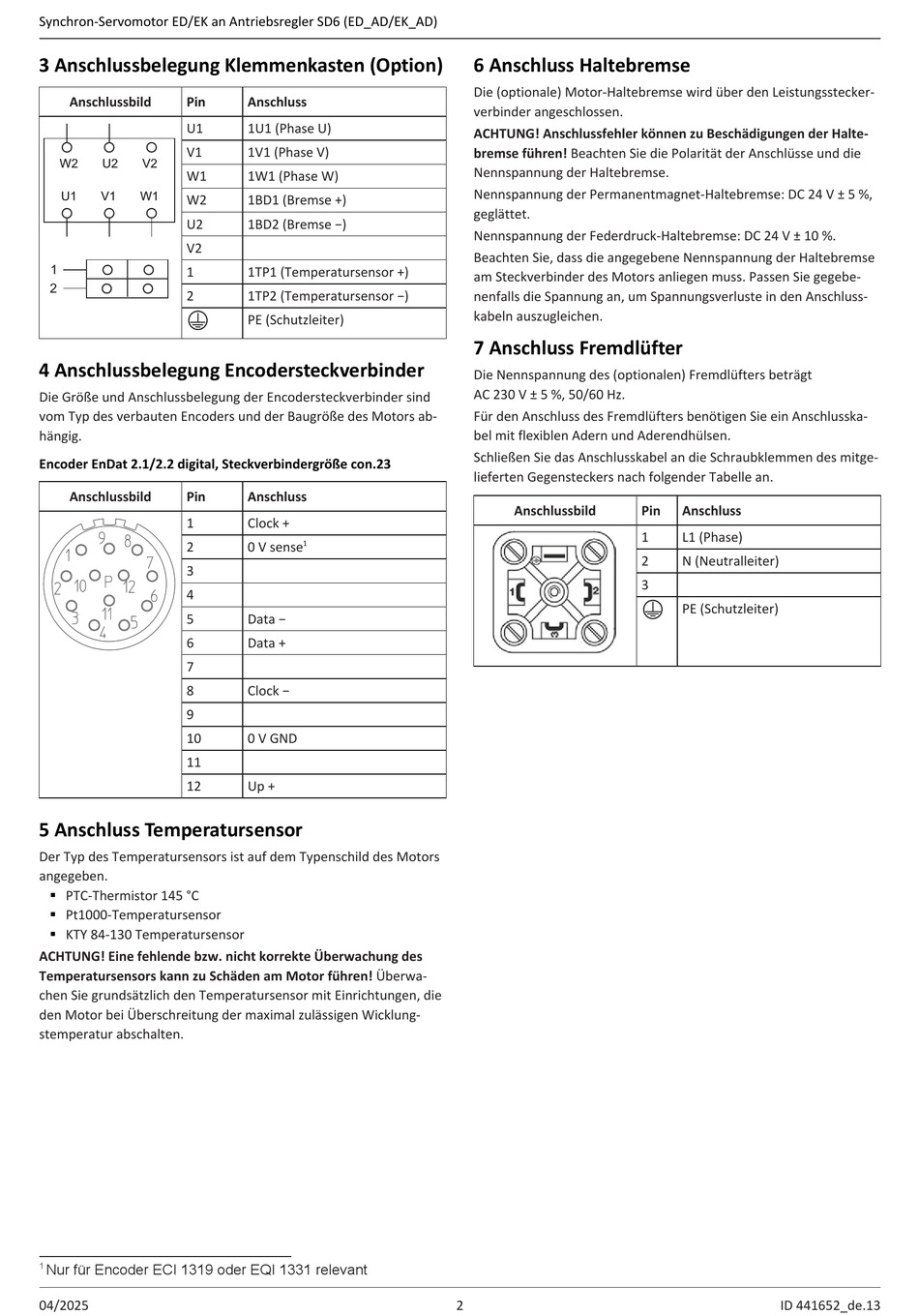

Synchron-Servomotor ED/EK an Antriebsregler SD6 (ED_AD/EK_AD)
3 Anschlussbelegung Klemmenkasten (Option)
Anschlussbild Pin
U1
V1
W2 U2 V2
W1
U1 V1 W1
W2
U2
V2
1
1
2
2
4 Anschlussbelegung Encodersteckverbinder
Die Größe und Anschlussbelegung der Encodersteckverbinder sind
vom Typ des verbauten Encoders und der Baugröße des Motors ab-
hängig.
Encoder EnDat 2.1/2.2 digital, Steckverbindergröße con.23
Anschlussbild Pin
1
2
3
4
5
6
7
8
9
10
11
12
5 Anschluss Temperatursensor
Der Typ des Temperatursensors ist auf dem Typenschild des Motors
angegeben.
§
PTC-Thermistor 145 °C
§
Pt1000-Temperatursensor
§
KTY 84-130 Temperatursensor
ACHTUNG! Eine fehlende bzw. nicht korrekte Überwachung des
Temperatursensors kann zu Schäden am Motor führen! Überwa-
chen Sie grundsätzlich den Temperatursensor mit Einrichtungen, die
den Motor bei Überschreitung der maximal zulässigen Wicklung-
stemperatur abschalten.
1
Nur für Encoder ECI 1319 oder EQI 1331 relevant
04/2025
Anschluss
1U1 (Phase U)
1V1 (Phase V)
1W1 (Phase W)
1BD1 (Bremse +)
1BD2 (Bremse −)
1TP1 (Temperatursensor +)
1TP2 (Temperatursensor −)
PE (Schutzleiter)
Anschluss
Clock +
1
0 V sense
Data −
Data +
Clock −
0 V GND
Up +
6 Anschluss Haltebremse
Die (optionale) Motor-Haltebremse wird über den Leistungsstecker-
verbinder angeschlossen.
ACHTUNG! Anschlussfehler können zu Beschädigungen der Halte-
bremse führen! Beachten Sie die Polarität der Anschlüsse und die
Nennspannung der Haltebremse.
Nennspannung der Permanentmagnet-Haltebremse: DC 24 V ± 5 %,
geglättet.
Nennspannung der Federdruck-Haltebremse: DC 24 V ± 10 %.
Beachten Sie, dass die angegebene Nennspannung der Haltebremse
am Steckverbinder des Motors anliegen muss. Passen Sie gegebe-
nenfalls die Spannung an, um Spannungsverluste in den Anschluss-
kabeln auszugleichen.
7 Anschluss Fremdlüfter
Die Nennspannung des (optionalen) Fremdlüfters beträgt
AC 230 V ± 5 %, 50/60 Hz.
Für den Anschluss des Fremdlüfters benötigen Sie ein Anschlusska-
bel mit flexiblen Adern und Aderendhülsen.
Schließen Sie das Anschlusskabel an die Schraubklemmen des mitge-
lieferten Gegensteckers nach folgender Tabelle an.
Anschlussbild
2
Pin Anschluss
1 L1 (Phase)
2 N (Neutralleiter)
3
PE (Schutzleiter)
