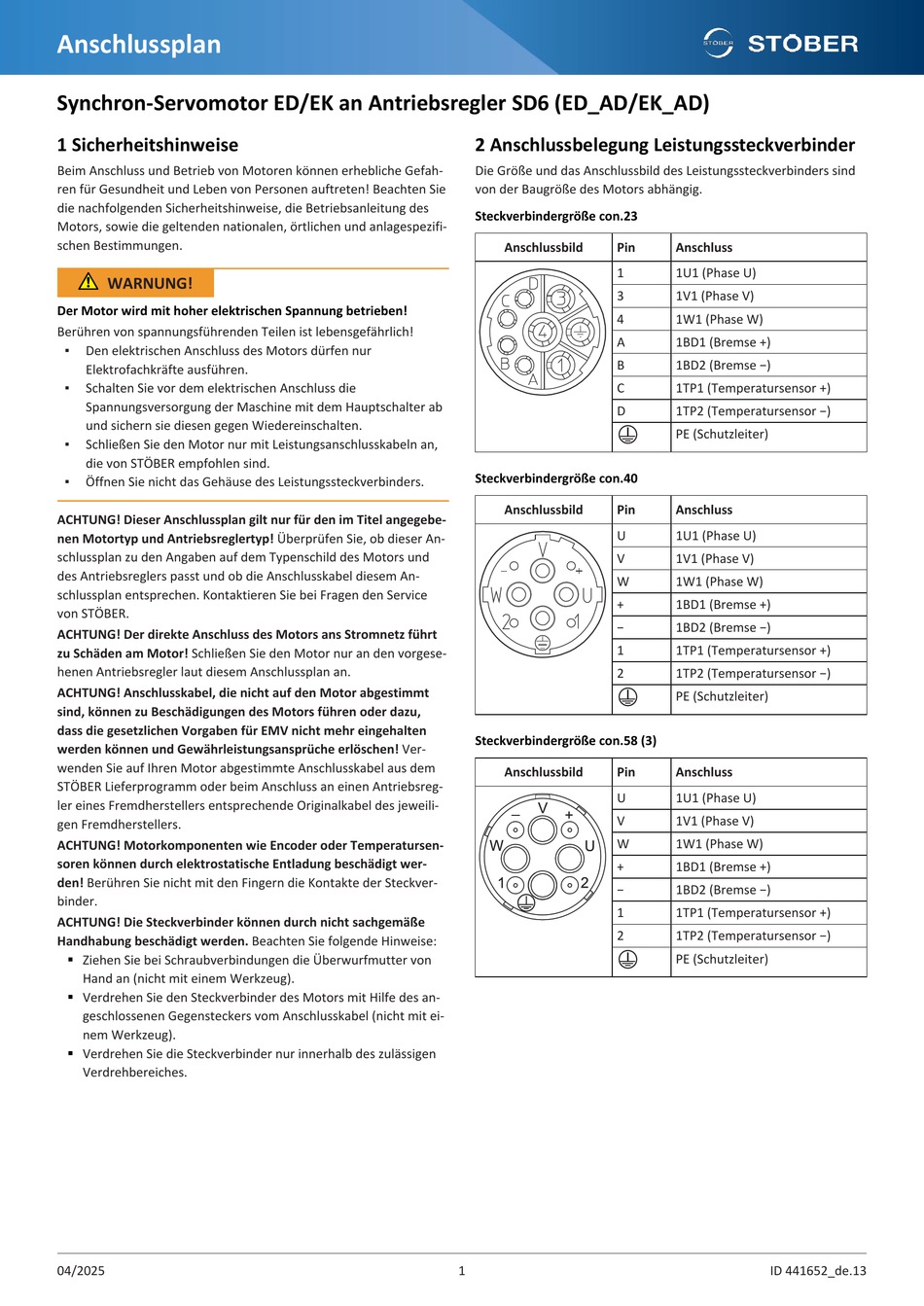

Anschlussplan
Synchron-Servomotor ED/EK an Antriebsregler SD6 (ED_AD/EK_AD)
1 Sicherheitshinweise
Beim Anschluss und Betrieb von Motoren können erhebliche Gefah-
ren für Gesundheit und Leben von Personen auftreten! Beachten Sie
die nachfolgenden Sicherheitshinweise, die Betriebsanleitung des
Motors, sowie die geltenden nationalen, örtlichen und anlagespezifi-
schen Bestimmungen.
WARNUNG!
Der Motor wird mit hoher elektrischen Spannung betrieben!
Berühren von spannungsführenden Teilen ist lebensgefährlich!
▪ Den elektrischen Anschluss des Motors dürfen nur
Elektrofachkräfte ausführen.
▪ Schalten Sie vor dem elektrischen Anschluss die
Spannungsversorgung der Maschine mit dem Hauptschalter ab
und sichern sie diesen gegen Wiedereinschalten.
▪ Schließen Sie den Motor nur mit Leistungsanschlusskabeln an,
die von STÖBER empfohlen sind.
▪ Öffnen Sie nicht das Gehäuse des Leistungssteckverbinders.
ACHTUNG! Dieser Anschlussplan gilt nur für den im Titel angegebe-
nen Motortyp und Antriebsreglertyp! Überprüfen Sie, ob dieser An-
schlussplan zu den Angaben auf dem Typenschild des Motors und
des Antriebsreglers passt und ob die Anschlusskabel diesem An-
schlussplan entsprechen. Kontaktieren Sie bei Fragen den Service
von STÖBER.
ACHTUNG! Der direkte Anschluss des Motors ans Stromnetz führt
zu Schäden am Motor! Schließen Sie den Motor nur an den vorgese-
henen Antriebsregler laut diesem Anschlussplan an.
ACHTUNG! Anschlusskabel, die nicht auf den Motor abgestimmt
sind, können zu Beschädigungen des Motors führen oder dazu,
dass die gesetzlichen Vorgaben für EMV nicht mehr eingehalten
werden können und Gewährleistungsansprüche erlöschen! Ver-
wenden Sie auf Ihren Motor abgestimmte Anschlusskabel aus dem
STÖBER Lieferprogramm oder beim Anschluss an einen Antriebsreg-
ler eines Fremdherstellers entsprechende Originalkabel des jeweili-
gen Fremdherstellers.
ACHTUNG! Motorkomponenten wie Encoder oder Temperatursen-
soren können durch elektrostatische Entladung beschädigt wer-
den! Berühren Sie nicht mit den Fingern die Kontakte der Steckver-
binder.
ACHTUNG! Die Steckverbinder können durch nicht sachgemäße
Handhabung beschädigt werden. Beachten Sie folgende Hinweise:
§ Ziehen Sie bei Schraubverbindungen die Überwurfmutter von
Hand an (nicht mit einem Werkzeug).
§ Verdrehen Sie den Steckverbinder des Motors mit Hilfe des an-
geschlossenen Gegensteckers vom Anschlusskabel (nicht mit ei-
nem Werkzeug).
§ Verdrehen Sie die Steckverbinder nur innerhalb des zulässigen
Verdrehbereiches.
04/2025
2 Anschlussbelegung Leistungssteckverbinder
Die Größe und das Anschlussbild des Leistungssteckverbinders sind
von der Baugröße des Motors abhängig.
Steckverbindergröße con.23
Anschlussbild Pin
1
3
4
A
B
C
D
Steckverbindergröße con.40
Anschlussbild Pin
U
V
W
+
−
1
2
Steckverbindergröße con.58 (3)
Anschlussbild Pin
U
V
W
+
−
1
2
1
Anschluss
1U1 (Phase U)
1V1 (Phase V)
1W1 (Phase W)
1BD1 (Bremse +)
1BD2 (Bremse −)
1TP1 (Temperatursensor +)
1TP2 (Temperatursensor −)
PE (Schutzleiter)
Anschluss
1U1 (Phase U)
1V1 (Phase V)
1W1 (Phase W)
1BD1 (Bremse +)
1BD2 (Bremse −)
1TP1 (Temperatursensor +)
1TP2 (Temperatursensor −)
PE (Schutzleiter)
Anschluss
1U1 (Phase U)
1V1 (Phase V)
1W1 (Phase W)
1BD1 (Bremse +)
1BD2 (Bremse −)
1TP1 (Temperatursensor +)
1TP2 (Temperatursensor −)
PE (Schutzleiter)
ID 441652_de.13
