4.8

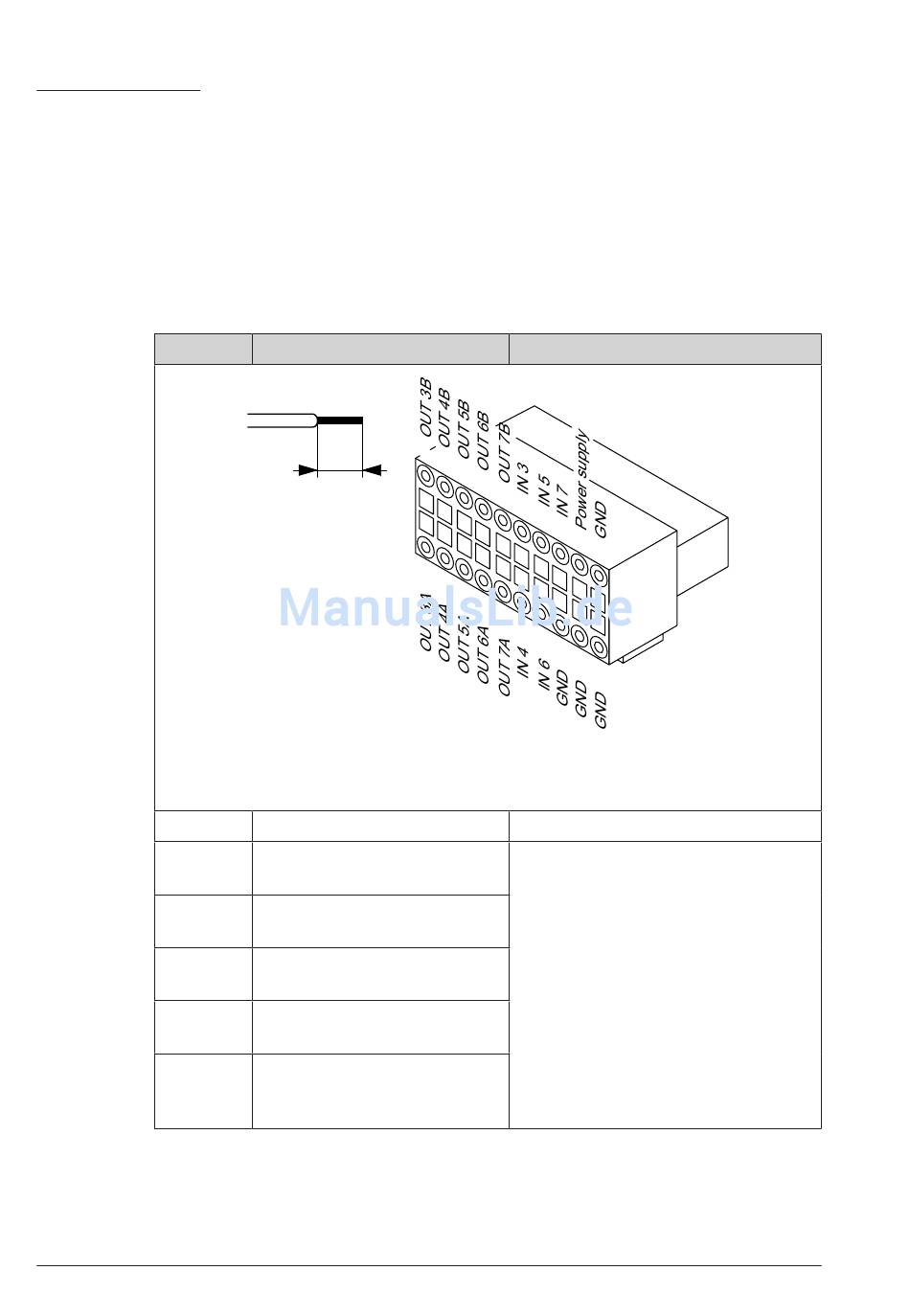

Externe Anschlüsse an der e-B@x
Die e-B@x besitzt je 5 zusätzliche Ein- und Ausgänge, zwei Bus-Anschlussbuch-
sen sowie eine RJ45-Buchse. Für den Anschluss der Ein- und Ausgangssignale
sowie für den Anschluss der e-B@x- und des Netzwerkkabels beachten Sie bitte
die untenstehende Tabelle und das nachfolgende Anschlussschema.
Die e-B@x-Funktionen sind nur verfügbar, wenn die e-B@x an ein Axessor
CIT Schloss und an eine externe Spannungsquelle angeschlossen ist. Im Falle
eines Stromausfalls gewährleisten die Batterien in der Eingabeeinheit zwar die
Schlossfunktionen, jedoch nicht die Funktionen der e-B@x.
Klemme
18 / 20
1 / 2
3 / 4
5 / 6
7 / 8
9 / 10
A21-L-21-02_Axessor_CIT_Manual_DE.pdf
Seite 30
Beschreibung
7 mm
Hinweis: Die Funktion der Ein- und Ausgänge können mit der
optionalen Programmier-Software AS 284 festgelegt werden.
Spannungsversorgung
Ausgang 3
Standard: nicht belegt
Ausgang 4
Standard: nicht belegt
Ausgang 5
Standard: nicht belegt
Ausgang 6
Standard: nicht belegt
Ausgang 7
fix gesetzt für „externe
Spannungsversorgung"
Belastbarkeit / Bemerkungen
2
4
6
8 1
0 1
2
1 4
1 6
1 8
2 0
1
3
5 7
9
1 1
1 3
1 5
1 7
1 9
9 VDC ... 26 VDC / 700 ... 200 mA
Schaltspannung:
24 VAC
Strombelastung am Ausgang:
0.4 A bei 25˚C
0.3 A bei 50 ˚C
Interner Ausgangs-Widerstand:
max. 2 Ohm
Relais mit potentialfreien Arbeitskon-
takten (NO - normal offen).
Änderungen ohne Vorankündigung vorbehalten
Axessor CIT
