urmet Miro 2VOICE 1183 Installationsanleitung
Sprechanlage 2voice
Inhaltsverzeichnis
Verwandte Anleitungen für urmet Miro 2VOICE 1183
Inhaltszusammenfassung für urmet Miro 2VOICE 1183

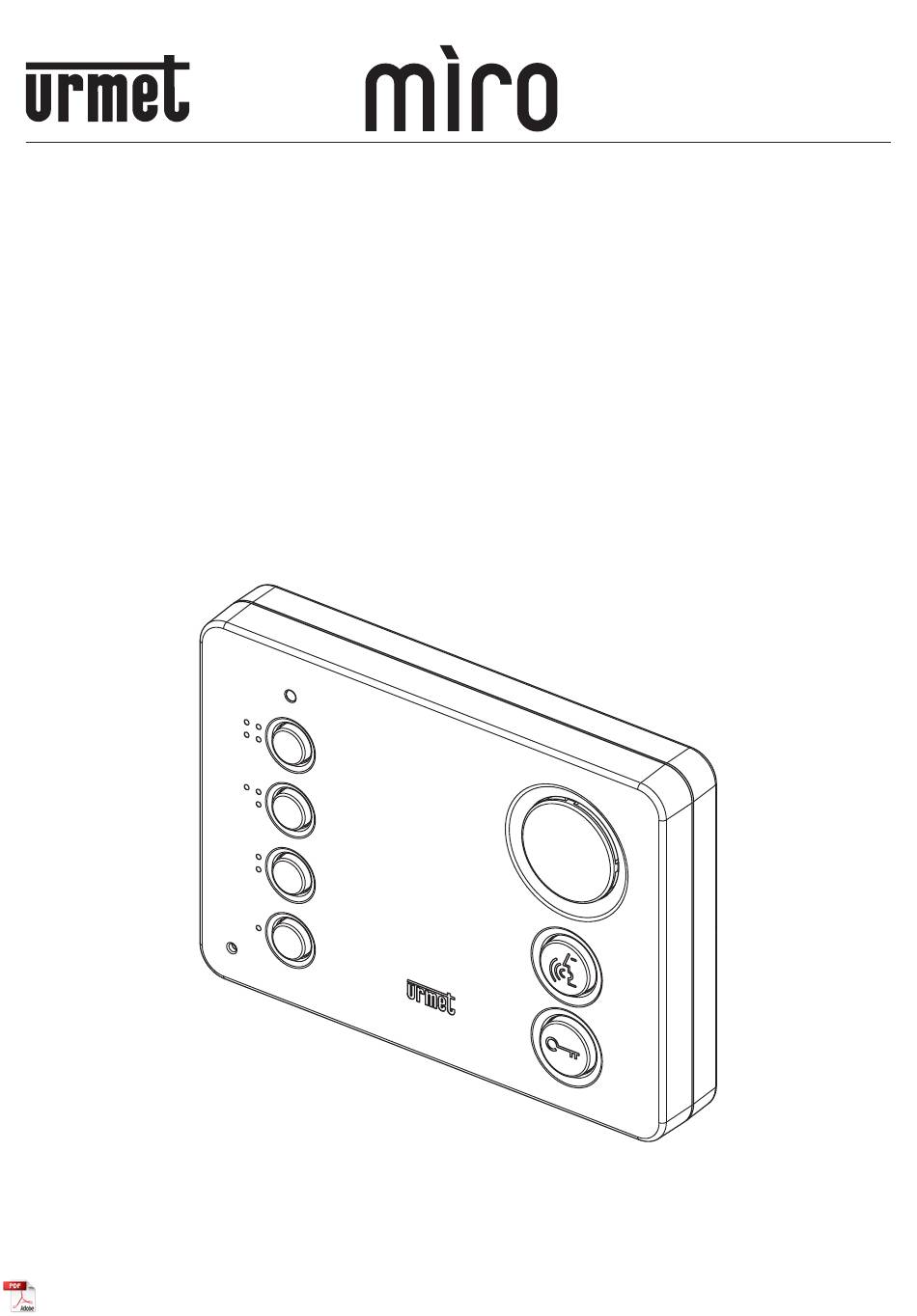

- Seite 1 Mod. 1183 DS 1183-013B LBT 20108 SPRECHANLAGE 2VOICE Sch./Ref.1183/7 INSTALLATIONSANLEITUNG...
-
Seite 2: Gerätebeschreibung
DEUTSCH Die Sprechanlage Typ 183/7 ist der Verwendung in Sprechanlagen und Videosprechanlagen des 2Voice-Systems vorbehalten. GERÄTEBESCHREIBUNG SW1 SW2 Mikrofon Taste : siehe Übersicht Tastenfunktion Taste : siehe Übersicht Tastenfunktion Taste : zur Anschaltung an Yokis-Geräte, Kontakt X1, GT: max 50 mA bei 12 Vdc Taste : zur Anschaltung an Yokis-Geräte, Kontakt Y1, GT: max 50 mA bei 12 Vdc Mehrfarbige LED-Anzeige... -
Seite 3: Mit Unterputzdose Ø 60 Mm
INSTALLATION MIT UNTERPUTZDOSE MOD. 503 Einbaudose wie unten abgebildet in der angegebenen Höhe installieren. Anbauplatte wie abgebildet an der Unterputzdose. Einbaudosetyp 503 Anbauplatte n° 2 M3,5 x 19 mm (mitgeliefert) Anschlüsse herstellen. Videoanlage an der Halterung befestigen. MIT UNTERPUTZDOSE Ø 60 MM Einbaudose wie in der angegebenen Höhe installieren. -
Seite 4: Für Aufputzmontage
FÜR AUFPUTZMONTAGE Das Kunststoffunterteil von der Sprechanlage entfernen und wie in der folgenden Zeichnung gezeigt an der Wand befestigen (ggf. die auf der letzten Seite der Anleitung befi ndliche Bohrschablone verwenden). n° 2 Wanddübel und Schrauben (mitgeliefert) Anschlüsse herstellen. Die Sprechanlage am Kunststoffunterteil befestigen. BESCHREIBUNG DER ANSCHLUSSKLEMMEN Gemeinsamer Leiter der Tasten Taste... -
Seite 5: Tastenfunktion
TASTENFUNKTION Status PROGRAMMIER- RUHESTELLUNG WARTEZEIT STATUS* RUHESTELLUNG ABHEBEN IM GESPRÄCH (NUR BEI UND TASTE (RUFEINGANG) VIDEOANLAGE IN GEDRÜCKT Taste RUHESTELLUNG) Automatischen Türöffnerbefehl Türöffnerbefehl Türöffnerbefehl Türöffnerbefehl Türöffner ein-/ ausschalten In Betriebsart Einstellung der A) “Freisprechen”: das Gespräch wird beendet; Rufl autstärke der B) „Push-to-Talk“: Sprechanlage und Sprechkanal... -
Seite 6: Sprechen Mit Sprechtaste (Push-To-Talk)
SPRECHEN MIT SPRECHTASTE (PUSH-TO-TALK) Ist die Kommunikation zwischen Ruf- und Sprechanlage gestört, können beide Sprechkanäle (nach innen und nach außen) einzeln freigeschaltet werden. Um den Audiokanal nach außen zum Sprechen freizuschalten, drücken Sie nach der Rufannahme die Taste und halten diese gedrückt. Zum Hören lassen Sie die Taste wieder los. - Seite 7 83,5 mm Zona passaggio cavi Cable routing area Zone passage câbles Zona de paso de cables Kabelführungsbereich DS1183-013B...
- Seite 8 Weise recycelt werden Weitere Informationen dazu, wo Sie Ihre Altgeräte zum Recycling abgeben können, erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem Hausmüll-Entsorgungsdienst oder bei dem Händler, bei dem Sie das Produkt gekauft haben. DS 1183-013B LBT 20108 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39 011.23.39.810 VIA BOLOGNA 188/C http://www.urmet.com...
