Wechselstromkabel anschließen
Verbinden Sie den Stecker mit dem lokalen Stromnetz. Achten Sie darauf, dass die
•
gewählte Steckdose den Anforderungen und Normen entspricht.
Die Einspeisesteckdose muss von einer Elektrofachkraft angeschlossen werden.
•
Stecken Sie das mitgelieferte AC-Kabel in die Buchse des Wechselrichters. Achten Sie
•
auf das korrekte Einrasten, erkennbar durch "Klick".
Gleichstromkabel anschließen
Verbinden Sie die Anschlüsse der Solarmodule mit den DC-Eingängen des
•
Mikrowechselrichters. Die DC-Anschlüsse des Wechselrichters sind mit "+" und "-"
gekennzeichnet. Diese beziehen sich nicht auf die Polarität des Stroms, sondern auf
die Art der Anschlüsse. Dabei steht "+" für den Stecker und "-" für die Buchse.
An jedem Eingang darf nur 1 Modul angeschlossen werden. Eine Parallelschaltung ist
•
nicht erlaubt.
Achten Sie darauf, dass die Steckverbinder einrasten. Verbinden Sie keine
•
Steckverbinder unterschiedlicher Hersteller.
Mit diesem Schritt ist die Inbetriebnahme abgeschlossen. Ich Solarkraftwerk erzeugt Strom.
5. Monitoring
Um einen Überblick über Ihre Erträge zu haben und ggf. Störungen der Fehler rechtzeitig zu
erkennen, ist der Mikrowechselrichter mit einem Online Monitoring ausgestattet. Über die
entsprechende App haben Sie die Leistung Ihres Stecker-Solarkraftwerkes stets im Blick.
Laden Sie die App von Google Play oder dem App Store herunter oder scannen Sie
•
den entsprechenden Barcode auf dem Gerät.
Öffnen Sie die App und wählen Sie einen Server, der Ihrer Region entspricht, und
•
bestätigen Sie um auf die Anmeldeseite zu gelangen.
Registrieren Sie sich auf der Anmeldeseite und erhalten Ihren Verifizierungscode.
•
Geben Sie den Code entsprechend ein und vergeben Sie ein Passwort.
•
Geben Sie nun auf der Anmeldeseite Ihre E-Mail-Adresse und das Passwort ein und
•
melden sich an.
Stand 01.01.2025

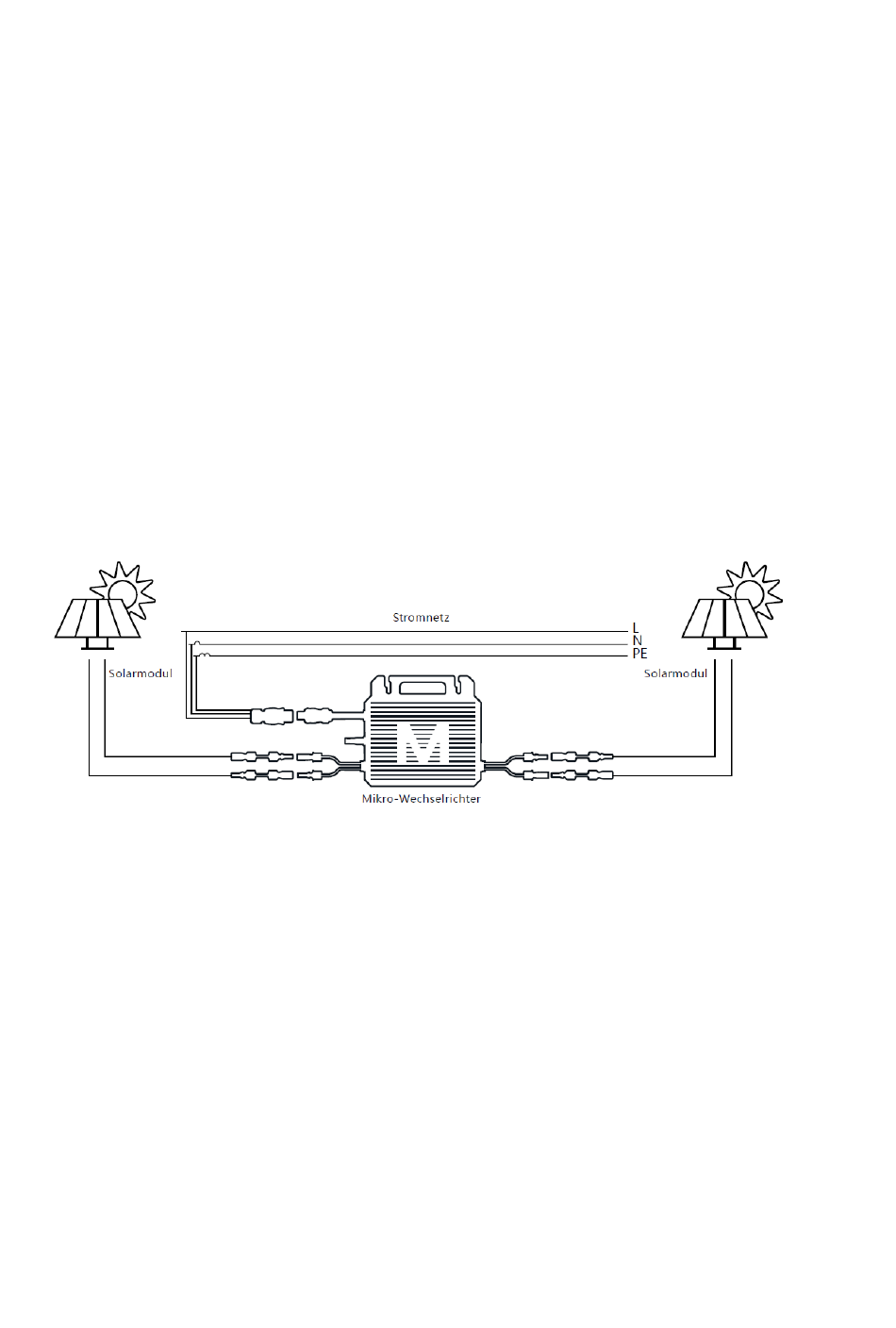

Abb. Anschlussschema
Seite 8
