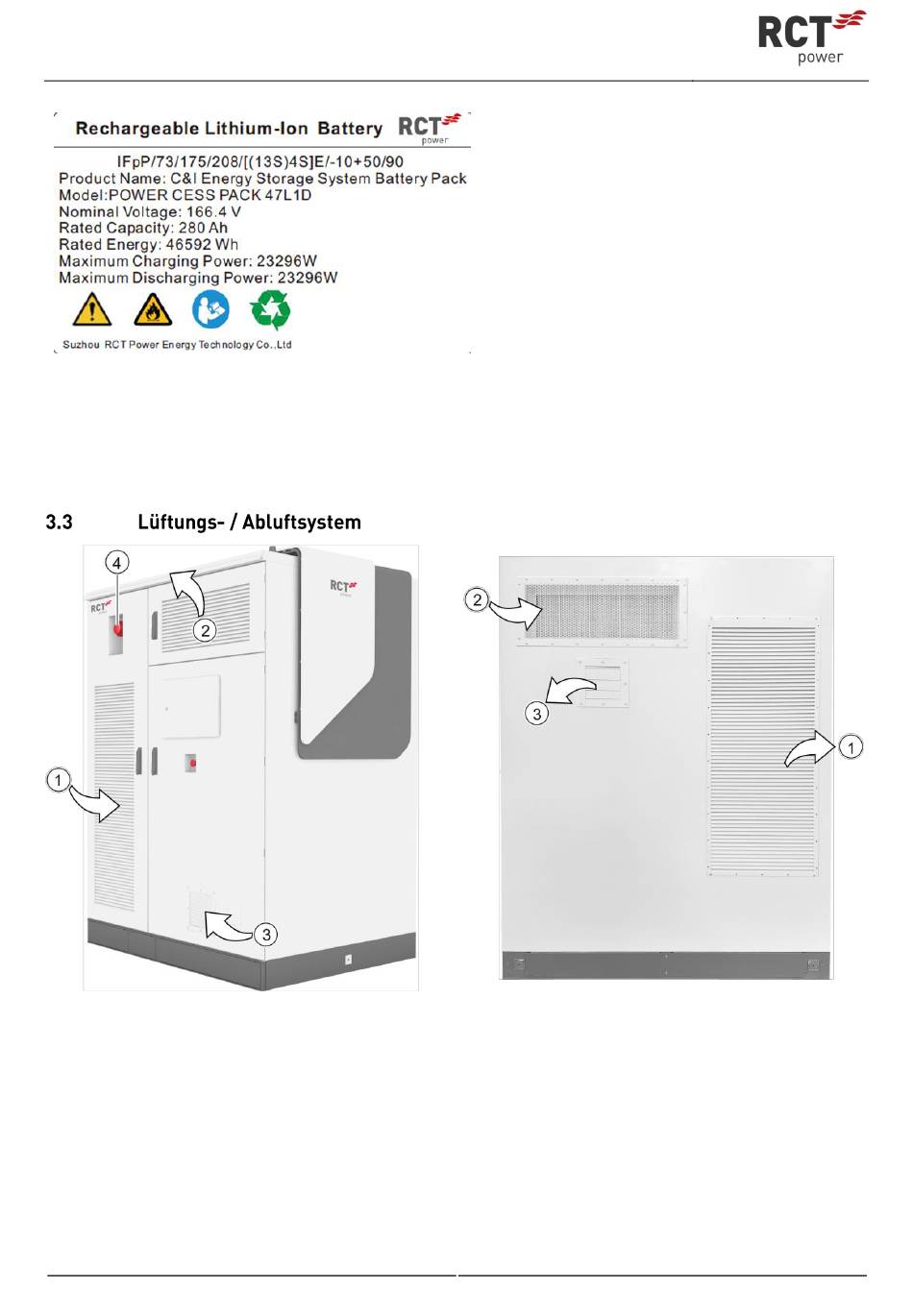

Abb. 7: Typenschild Batterie-Pack (beispielhaft)
Die Typenschilder zeigen die Seriennummer (1) der Komponente, sowie Angaben zu den in der Komponente
auftretenden Spannungen und der IP-Schutzklasse.
Erklärung der Symbole → Kapitel 1.9 „Symbolerklärungen", Seite 10.
Abb. 7: Funktion der Lüftungsschlitze
1 Pfeilrichtung zeigt Luftstrom der Schaltschranklüftung
2 Pfeilrichtung zeigt Luftstrom der Kühleinheit
3 Pfeilrichtung zeigt Luftstrom der Zusatzlüftung „Entgasung"
