7. Accessoires
7.1

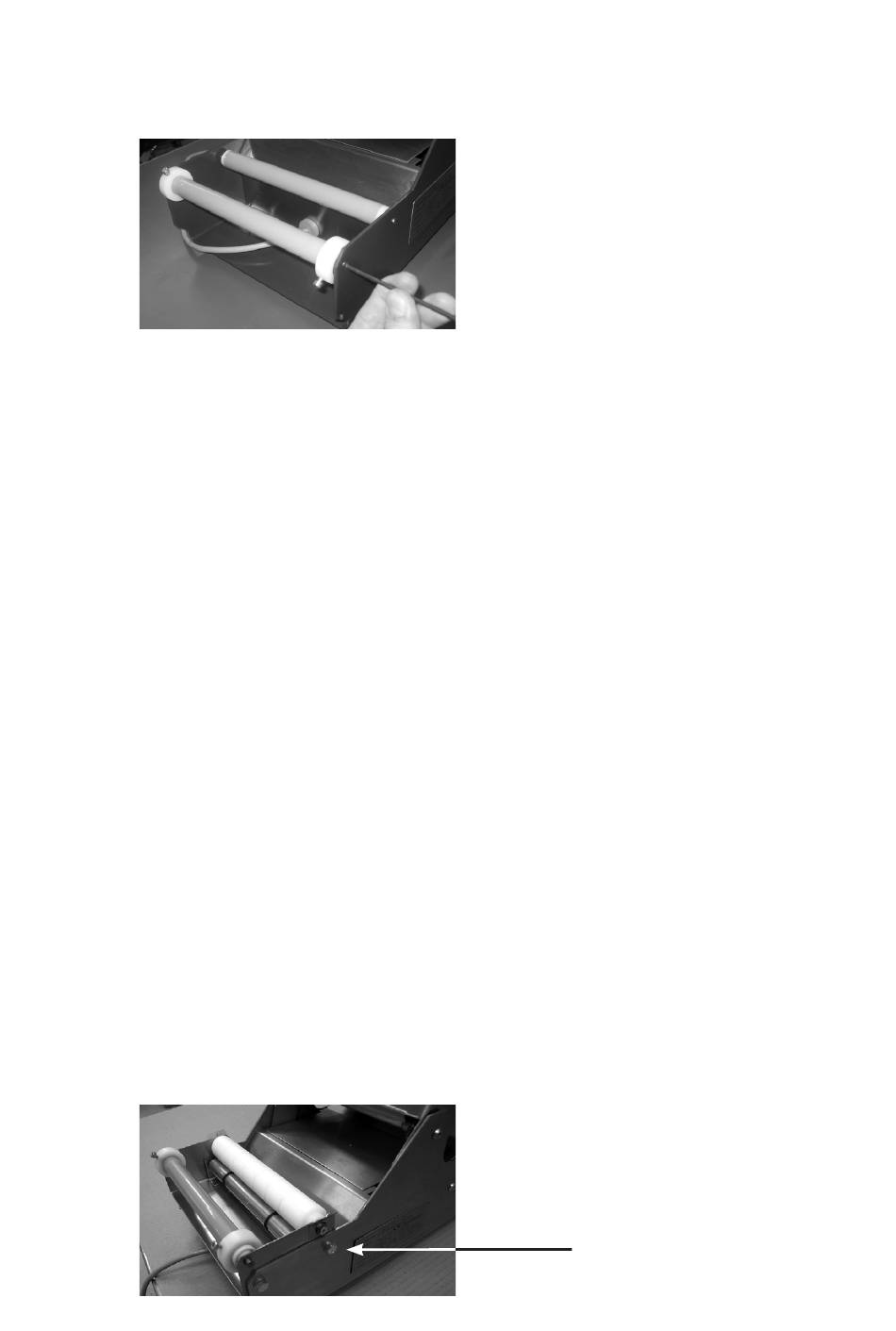

Installation du cylindre à picots
Le cylindre à picots perfore le fi lm pour laisser s'échapper la vapeur.
1: Retirez les deux rouleaux à l'arrière de la machine.
2: Retirez les vis qui sont fi xées (ou fournies) à l'emballage du cylindre à picots.
Pour la DF 20, il y a quatre vis M6 et deux écrous. Pour la DF 25, il y a quatre vis M8.
3: Installez le paquet du cylindre à picots vers l'intérieur et vissez-le à l'aide des
pas de vis destinés aux cylindres.
4: Installez le cylindre arrière (avec les anneaux de guidage de couleur blanche)
dans les trous situés à l'arrière du paquet de cylindre à picots.
Remarque! Les deux ressorts restants ne sont plus nécessaires mais si vous
souhaitez réduire le mouvement axial du cylindre à l'aide des anneaux de
guidage, installez l'un des ressorts.
Remarque! Les picots du cylindre sont très aiguisés et doivent être manipulés
avec prudence.
7.2
Installation du rouleau de fi lm avec cylindre à picots
1: Soulevez le rouleau fendu
2: Déroulez-le suffi samment pour couvrir le cylindre à picots.
3: Installez le rouleau fendu dans son emplacement.
4: Mettez le rouleau de fi lm en place.
Si vous ne souhaitez pas perforer le fi lm, ne mettez pas le fi lm sous
le cylindre fendu.
14
Cylindre à picots
