- Seite 1 All manuals and user guides at all-guides.com Beispiel:/Example: 1252DIG Bedienungsanleitung/Operating Manual Peakmeter Serie/Series 1252...
- Seite 2 All manuals and user guides at all-guides.com - - - - - - - - - - - - - RTW GmbH & Co. KG 50765 50746 MAN 1252 Bedienungsanleitung/Operating Manual Peakmeter Serie/series 1252...
- Seite 3 All manuals and user guides at all-guides.com Über diese Anleitung Dieses Symbol wird im gesamten Handbuch verwen- det, um Sie auf weiterführende Informationen zum betreffen- den Thema hinzuweisen. Scope of this manual This symbol is used in the manual to draw your attention to related topics.
- Seite 4 All manuals and user guides at all-guides.com Sicherheits-Symbole Safety symbols Seite/Page ii • Über diese Anleitung/Scope of this manual Peakmeter Serie 1252...
- Seite 5 All manuals and user guides at all-guides.com Inhaltsverzeichnis Einführung ..............1-1 Erste Schritte ..............2-1 Bedienungshinweise .............3-1 Introduction ..............4-1 Getting started..............5-1 Peakmeter Serie 1252 Über diese Anleitung/Scope of this manual • Seite/Page iii...
- Seite 6 All manuals and user guides at all-guides.com Operating instructions ...........6-1 Zeichnungen / Drawings ..........7-1 Anhang A: Technische Daten ........... A-1 Appendix B: Specifications ..........B-1 Anhang C: CE-Konformitätserklärung ......C-1 Appendix C: EC-Declaration of Conformity ......C-2 Seite/Page iv • Über diese Anleitung/Scope of this manual Peakmeter Serie 1252...

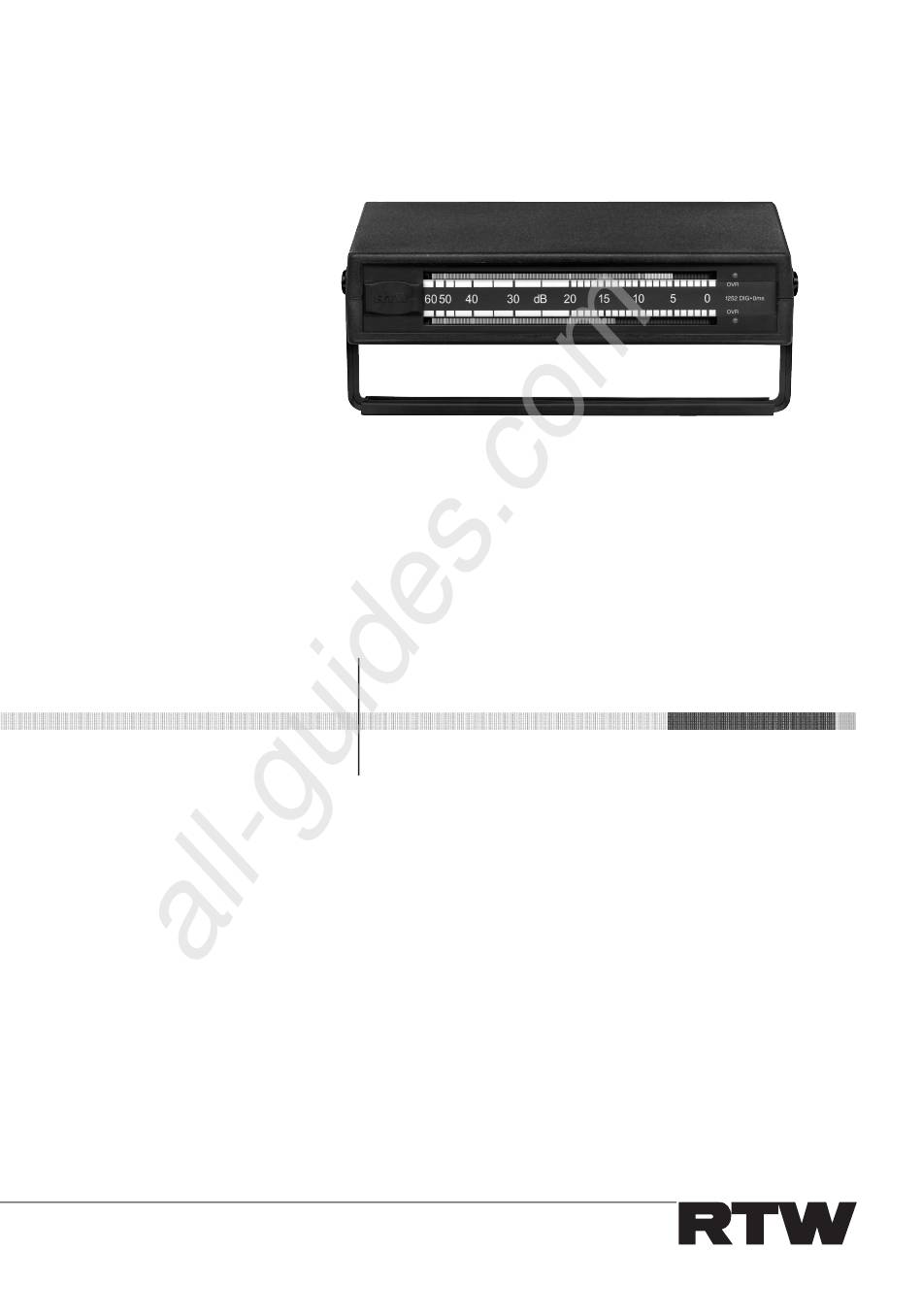

- Seite 7 All manuals and user guides at all-guides.com 1. Einführung Bild 1-1: Peakmeter 1252DIG Peakmeter Serie 1252 Einführung • Seite 1-1...
- Seite 8 All manuals and user guides at all-guides.com Seite 1-2 • Einführung Peakmeter Serie 1252...
- Seite 9 All manuals and user guides at all-guides.com 2. Erste Schritte 2.1.1. Spannungswahl Bitte beachten Sie die korrekte Bestückung der Sicherung entspre- chend der gewählten Spannung. Die Werte lauten für den Betrieb mit 230 V 50 mA träge und bei 115 V Betrieb 100 mA träge. Umschaltung und Austausch dürfen nur bei abgezogenem Netzanschlusskabel er- folgen! Peakmeter Serie 1252...
- Seite 10 All manuals and user guides at all-guides.com Seite 2-2 • Erste Schritte Peakmeter Serie 1252...
- Seite 11 All manuals and user guides at all-guides.com 2.4.1. Stromversorgung 2.4.2. XLR-f-Anschluss: AES/EBU-Eingang Abschlusswiderstand siehe Abschnitt 3.5.1. 2.4.3. Cinch-Anschluss: SPDIF-Eingang Ω 2.4.4. Toslink-Anschluss: Optischer Eingang Peakmeter Serie 1252 Erste Schritte • Seite 2-3...
- Seite 12 All manuals and user guides at all-guides.com 2.4.5. XLR-m-Anschluss: Signal-Ausgang Ω Seite 2-4 • Erste Schritte Peakmeter Serie 1252...
- Seite 13 All manuals and user guides at all-guides.com 3. Bedienungshinweise Abschlusswiderstand siehe Abschnitt 3.5.1. und 3.5.4. Achtung: Bei Ausfall der Stromversorgung ist der AES/EBU-Signal- fluss unterbrochen. Peakmeter Serie 1252 Bedienungshinweise • Seite 3-1...
- Seite 14 All manuals and user guides at all-guides.com Bitte achten Sie darauf, das der Bedienknopf der Schiebeskala je- weils bis zum Anschlag geschoben wird. Ansonsten kann die eventu- ell notwendige Umschaltung der Ballistik entsprechend der Norm nicht korrekt erfolgen. Konfiguration siehe Abschnitt 3.3.
- Seite 15 All manuals and user guides at all-guides.com Peakmeter Serie 1252 Bedienungshinweise • Seite 3-3...
- Seite 16 All manuals and user guides at all-guides.com 3.5.1. Position der Codierbrücken Vor Änderungen an den internen Codierbrücken entfernen Sie unbedingt alle Netz- und Signalverbindungen! B a s i c p c b H E A D R E F S M P L O p t i c a l 1 1 0 R E S...
- Seite 17 All manuals and user guides at all-guides.com 4. Introduction Fig 4-1: Peakmeter 1252DIG Peakmeter series 1252 Introduction • Page 4-1...
- Seite 18 All manuals and user guides at all-guides.com Page 4-2 • Introduction Peakmeter series 1252...
- Seite 19 All manuals and user guides at all-guides.com 5. Getting started 5.1.1. Changing line voltage selection Be sure the proper value fuse is used for the voltage range selected (230 V 50 mA slow blow or 115 V 100 mA slow blow). Setting of voltage selector and changing fuse must be done only when mains power cable is unplugged! Peakmeter series 1252...
- Seite 20 All manuals and user guides at all-guides.com DO NOT Page 5-2 • Getting started Peakmeter series 1206...
- Seite 21 All manuals and user guides at all-guides.com 5.4.1. Power supply 5.4.2. XLR-f connector: AES/EBU input Terminating resistor see section 6.5.1.. 5.4.3. Cinch connector: SPDIF input 5.4.4. Toslink connector: OPTICAL input 5.4.5. XLR-m connector: signal output Ω Peakmeter series 1252 Getting started • Page 5-3...
- Seite 22 All manuals and user guides at all-guides.com Page 5-4 • Getting started Peakmeter series 1206...
- Seite 23 All manuals and user guides at all-guides.com 6. Operating instructions Terminating resistor see section 6.5.1. und 6.5.4. Warning: Power supply failures interrupt the passage of the signal looped through the unit. Headroom configuration see section 6.4. Please note that the scale slider button must be pushed until it locks on either one end of the scale.
- Seite 24 All manuals and user guides at all-guides.com Over detector settings see section 3.3. Seite 6-2 • Operating instructions Peakmeter series 1252...
- Seite 25 All manuals and user guides at all-guides.com Peakmeter series 1252 Operating instructions • Page 6-3...
- Seite 26 All manuals and user guides at all-guides.com 6.5.1. Jumper positions Before changing the settings of the internal jumper positions remove all mains and signal connections! B a s i c p c b H E A D R E F S M P L O p t i c a l 1 1 0...
- Seite 27 All manuals and user guides at all-guides.com 7. Zeichnungen/Drawings Peakmeter Serie 1252 Zeichnungen/Drawings • Seite/Page 7-1...
- Seite 28 All manuals and user guides at all-guides.com 1 x Tischgerät/table top instrument 1 x Anschlusseinheit/bracket 11280 (1206, 1260,1252, PLM300) 19“-3HE-Blende für ein Einbauinstrument 40 x 190 mm und ein Tischgerät 19’’-3U rack mount kit for one plug-in instrument 40 x 190 mm and one table top instrument Bestell-Nummer/Order no.: 12961 1 x Tischgerät/table top instrument (1206, 1260,1252, PLM300) 19“-3HE-Blende für ein Tischgerät...
- Seite 29 All manuals and user guides at all-guides.com 7.3.1. Allgemeine Teile Best. Nr. Beschreibung Typ/Norm Modelle Mechanische Teile Allgemeine elektronische Teile Platinen Peakmeter Serie 1252 Zeichnungen/Drawings • Seite/Page 7-3...
- Seite 30 All manuals and user guides at all-guides.com 7.3.2. Display und Skalen Best. Nr. Beschreibung – für Modelle 1252DIG bis Seriennummer 1999 (3-Phasendisplay): – für Modelle 1252DIG ab Seriennummer 2000 (5-Phasendisplay). – für Modell ab Seriennummer 2310: – für Modelle 1252DIG-B ab Seriennummer 1000 (5-Phasendisplay): –...
- Seite 31 All manuals and user guides at all-guides.com 7.4.1. Common parts Part No. Description Typ/Standard Mechanical parts Common electronical parts PCB’s Peakmeter Serie 1252 Zeichnungen/Drawings • Seite/Page 7-5...
- Seite 32 All manuals and user guides at all-guides.com 7.4.2. Display and scale Part No. Description Typ/Standard – for models 1252DIG up to serial number 2000 (3-phase display): – for models 1252DIG with serial number 2000 and higher(5-phase display): – for models 1252DIG with serial number 2310 and higher: –...
- Seite 33 All manuals and user guides at all-guides.com Anhang A: Technische Daten Allgemeine Daten Ω Ω Ω Modus „Digital-Skalierung“ (alle Geräte) Peakmeter Serie 1252 Technische Daten • Seite A-1...
- Seite 34 All manuals and user guides at all-guides.com Modus „Quasi-analog-Skalierung“ • 1252DIG mit Skalierung gem. IRT 3/6, IEC 268/10 • 1252DIG-B mit Skalierung gem. British Standard IIa • 1252DIG-N mit Skalierung gem. Nordic Rec. N9 Lieferumfang 1252DIG 1252DIG-B 1252DIG-N Seite A-2 • Technische Daten Peakmeter Serie 1252...
- Seite 35 All manuals and user guides at all-guides.com Appendix B: Specifications General Ω Ω Ω „Digital scale“ mode(all types) Peakmeter series 1252 Specifications • Page B-1...
- Seite 36 All manuals and user guides at all-guides.com „Quasi-analog scale“ mode • 1252DIG with IEC 268/10 scale • 1252DIG-B with British Standard IIa scale • 1252DIG-N with Nordic Rec. N9 scale Items delivered 1252DIG 1252DIG-B 1252DIG-N Page B-2 • Specifications Peakmeter series 1252...
- Seite 37 EN 61000-4-6 EN 61000-4-11 Sicherheit 73/23/EWG EN 60950 (1992 + A1/1993) Geprüft und dokumentiert von nachfolgend aufgeführten Firmen: ELEKLUFT GmbH, Bonn, akkreditiertes Prüflabor RTW GmbH & Co.KG, Köln Datum und Unterschrift des Verantwortlichen: 20.02.2001 Peakmeter Serie 1252 Konformitätserklärung • Seite C-1...
- Seite 38 73/23/EEC EN 60950 (1992 + A1/1993) Tested and documented by the following companies: ELEKLUFT GmbH, Bonn, accredited EMC laboratory RTW GmbH & Co.KG, Köln Date and signature of the responsible person: 20.02.2001 Page C-2 • Declaration of Conformity Peakmeter series 1252...
