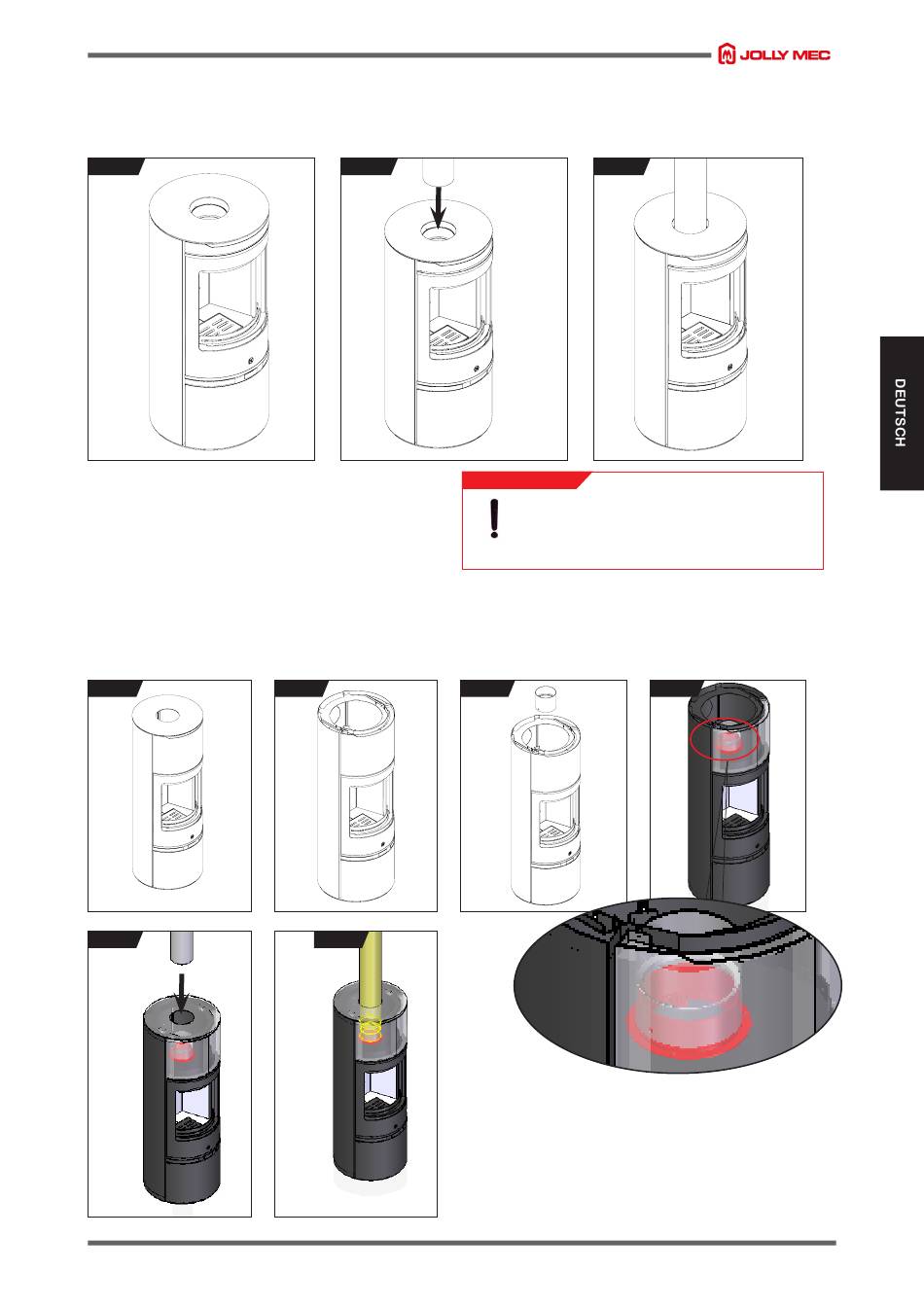

a2) Oberer Rauchauslass CLIPPER, CLIPPER UP - (ohne Antikondensanschluss)
•
Den serienmäßigen Stutzen entfernen; siehe Punkt 4.
•
Den Rauchabzug positionieren (siehe KAP. 07.1) ihn dazu in den Rauchauslass des Ofens einsetzen
Fig. 1
b) MODELL CLIPPER+
Möglichkeit des Rauchauslasses:
- oben (mit Antikondensanschluss);
- oben (ohne Antikondensanschluss).
- hinten
b1) Rauchauslass CLIPPER+ - (mit Antikondensanschluss)
•
Das Oberstück der Verkleidungen einfach anheben, um es von den Befestigungsstiften zu
•
Den Antikondensanschluss (Erwerb seitens des Installateurs) auf dem Stutzen des Rauchauslasses des Ofens positionieren
•
Den Rauchabzug positionieren (siehe KAP. 07.1); ihn dazu in den Antikondensanschluss einsetzen
Fig. 1
Fig. 5
Fig. 2
Fig. 2
Fig. 6
Fig. 3
ACHTUNG
Den serienmäßigen, aus Gusseisen
bestehenden Stutzen nur verwenden, wenn ein
Kondenswasser-Sammelsystem genutzt und der
Rauch oben abgeleitet wird.
(Fig. 1-2).
Fig. 3
(Fig. 1-2-3).
(Fig. 3-4);
(Fig. 5-6).
Fig. 4
23
