07.3

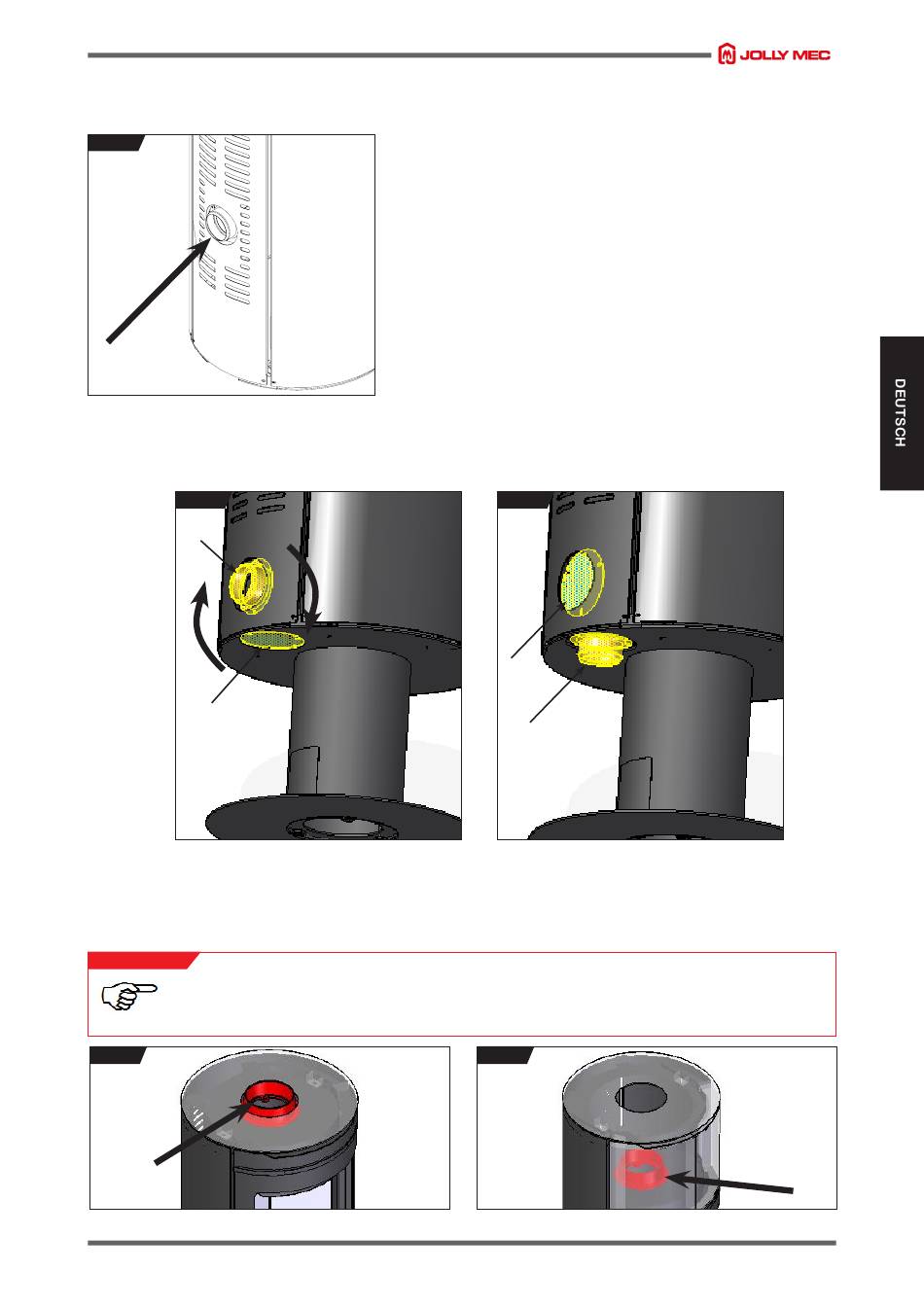

MONTAGEABLAUF
Für die Montagephasen die folgenden Arbeitsschritte ausführen::
Fig. 1
Bei allen Modellen besteht die Möglichkeit, die Verbrennungsluft nicht an der Rückseite des Ofens zu entnehmen, sondern auch an der
Unterseite des Ofens. Entfernen Sie die Kappe A, entfernen Sie Anschlussstück B, indem Sie die entsprechenden Schrauben lösen,
und tauschen Sie die beiden Komponenten aus (Fig. 2-3).
Fig. 2
A
B
Bei den J-COOK-Modellen wird der Herd ohne montierten Ofen geliefert. Bevor Sie den Schornstein am Ofen montieren, fahren
3.
Sie mit der Montage des Ofens fort, wie in der entsprechenden Anleitung angegeben.
4. Den Rauchabzug gemäß der nachfolgenden Abschnitte an das Gerät anschließen.
HINWEIS
Alle Modelle besitzen serienmäßig einen Rauchabzugsstutzen aus Gusseisen
DER STUTZEN DARF NUR GENUTZT WERDEN, WENN ANTIKONDENSANSCHLÜSSE (ERWERB SEITENS
DES INSTALLATEURS) VERWENDUNG FINDEN UND NUR BEI DEN MODELLEN CLIPPER, CLIPPER UP UND
CLIPPER+ (BEI DEM LETZTEN MODELL NUR FÜR DEN OBEREN AUSLASS).
Fig. 2
Den Ofen auspacken, indem der Karton abgenommen wird. Die Befestigungswinkel
1.
des Ofens an der Palette abnehmen und den Ofen leicht bewegen, bis er von der
Palette herunterkommt. Den Ofen dann dort positionieren, wo er installiert werden
soll. Bei der Positionswahl des Ofens berücksichtigen, dass die Installation
leichten Zugang für die Ofenreinigung und für den Rauchabzug garantieren
muss. Außerdem müssen die Sicherheitsabstände berücksichtigt werden;
siehe dazu
KAP.07.4 - SICHERHEITSABSTAND ZU BRENNBAREN
MATERIALIEN.
Der Ofen kann durch direkte Entnahme der Verbrennungsluft vom Außen-
2.
oder Innenbereich des Installationsraums funktionieren. Im hinteren Bereich
des Ofens befindet sich ein Eingangsloch für die Verbrennungsluft (Fig. 1).
Wenn Verbrennungsluft aus dem Inneren des Installationsraumes entnommen
wird, so muss eine entsprechende Belüftungsöffnung von mindestens 450
cm
vorgesehen werden. Wenn dagegen die Verbrennungsluft direkt von
2
außen entnommen wird, eine Buchse für die Verbrennungsluft vorsehen, die
mit dem Außenbereich durch einen Aluminiumschlauch mit Ø 80 mm einer
maximalen Länge von 100 cm verbunden ist und es mit dem entsprechenden,
mitgelieferten, am Ofen zu montierenden Anschluss verbinden (Fig. 1).
Fig. 3
B
A
Fig. 3
(Fig. 2-3)
21
