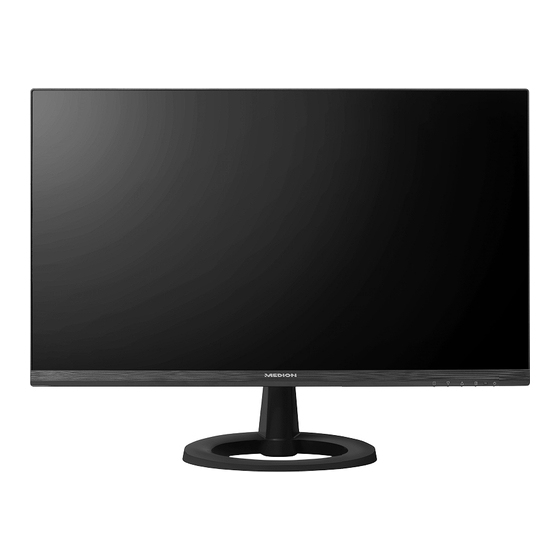

- Seite 1 Bedienungsanleitung 60,5 cm (23,8“) LED Backlight Monitor MEDION AKOYA ® ® P55831 (MD 20831)
- Seite 2 Inhaltsverzeichnis Zu dieser Anleitung .............................. 3 1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter ................3 Bestimmungsgemäßer Gebrauch ........................3 Konformitätsinformation ............................. 4 Sicherheitshinweise ............................. 4 4.1. Betriebssicherheit ................................... 4 4.2. Aufstellungsort ....................................5 4.3. Reparatur ......................................5 4.4. Umgebungstemperatur ................................5 4.5.
- Seite 3 1. Zu dieser Anleitung Lesen Sie vor Inbetriebnahme diese Anleitung und besonders die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weiter- geben, händigen Sie unbedingt auch diese Anleitung aus.
- Seite 4 3. Konformitätsinformation Hiermit erklärt die Medion AG, dass das Produkt mit den folgenden europäischen Anforderungen übereinstimmt: • EMV-Richtlinie 2014/30/EU • Niederspannungsrichtlinie 2014/35/EU • RoHS-Richtlinie 2011/65/EU. • Öko-Design Richtlinie 2009/125/EG (Verordnung 1275/2008) Allerdings ist dieses Gerät mit keiner vollständigen Funktion zur Minimierung des Verbrauchs gemäß der Ökode- sign-Richtlinie ausgestattet.
- Seite 5 4.2. Aufstellungsort • Halten Sie Ihren Bildschirm und alle angeschlosse nen Geräte von Feuchtigkeit fern und ver meiden Sie Staub, Hitze, direkte Sonneneinstrahlung und offene Brandquellen (Kerzen oder ähnliches). Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschä- digung des Bildschirms führen. •...
- Seite 6 4.5. Stromversorgung GEFAHR! Stromschlaggefahr! Auch bei ausgeschaltetem Gerät sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu Ihrem Bildschirm zu unterbrechen, oder das Ge- rät gänzlich von Spannung freizuschalten, ziehen Sie den Netzstecker aus der Steckdose. • Betreiben Sie den Bildschirm nur an einer leicht erreichbaren und in der Nähe befindli- chen Schutzkontakt-Steckdose mit 100 - 240 V~, 50/60 Hz.
- Seite 7 6. Geräteübersicht 6.1. Vorderseite Öffnen / Schließen des Menüs im Grundzustand Tasten gedrückt halten: Sperren/Entsperren der Ein-/Standby-Taste im Grundzustand Tasten gedrückt halten: Sperren/Entsperren der Menü-Taste Um die Sperrung zu aktivieren/deaktivieren halten Sie die Tasten gedrückt, bis der angezeigte Balken komplett von links nach rechts gewandert ist.
- Seite 8 6.2. Rückseite POWER IN A C P O W E R I N – Anschluss für Stromversorgung – Kopfhöreranschluss WARNUNG! Gefahr von Hörschäden! Wenn ein Gerät längere Zeit mit erhöhter Lautstärke über einen Kopfhörer betrie- ben wird, kann das Schäden am Hörvermögen des Zuhörers verursachen ...
- Seite 9 7. Inbetriebnahme 7.1. Vor dem Anschluss des Bildschirms Es kann vorkommen, dass Ihr bisheriger Bildschirm eine physikalische Auflösung unterstützt, die von Ihrem neuen Bild- schirm nicht unterstützt wird. Dann erscheint nach dem Anschluss Ihres neuen Bildschirms zunächst kein korrektes Bild. ...
- Seite 10 7.3. Bildschirm aufstellen Der Bildschirm soll so aufgestellt sein, dass Spiegelungen, Blendun gen und starke Hell-Dunkel-Kontraste vermie den werden. Nehmen Sie die Zeichung zuhilfe, um den Platz des Bildschirmes optimal zu wählen und eine ergonomische Sitzposition zu erlangen. 50 - 60 cm 40 - 45°...
- Seite 11 7.6. Bildschirmaufl ösung einstellen Der Bildschirm unterstützt die physikalischen Auflösungen, die in der Tabelle aufgeführt sind. Das Bildformat des Bild- schirmes ist 16:9. Ein verzerrungsfreies Bild erhalten Sie, wenn Sie die Auflösung 1920 x 1080 Bildpunkte wählen. Hier handelt es sich um ein natives 16:9-Bildformat. Bei allen anderen Auflösungen können Verzerrungen im Bild oder schwarze Balken am Rand des Bildes auftreten.
- Seite 12 8. Bildschirmmenü Über das Bildschirmmenü können Sie verschiedene Funktionen wie z. B. zum Bild, Ton oder zur Sprache einstellen. Drücken Sie die Taste , um das OSD zu aktivieren. Mit den Tasten wählen Sie die Optionen aus den Menüs. ...
- Seite 13 INFORMATIO- Zeigt Informationen über das aktuelle Eingangssignal von der Grafikkarte Ihres Computers an MANUELLE Horizontale Größe, H./V. Lage, Phase, Schärfe, Video Modus Einstellung und Bild Modus BILDANPAS- H./V. LAGE Stellt die Horizontal- und Vertikal-Position des Videobildes ein SUNG HORIZONTALE Stellt die Breite des Bildschirms ein GRÖSSE PHASE Feineinstellung zur Verbesserung der Anzeige des Bildschirms.
- Seite 14 10. Fehlerbehebung Wenn Probleme mit Ihrem Bildschirm auftreten, vergewissern Sie sich, dass der Bildschirm ordnungsgemäß installiert ist. Bleiben die Probleme bestehen, lesen Sie in diesem Kapitel die Informationen zu möglichen Lösungen. 10.1. Kein oder Störungen im Bild • Das Netzkabel muss fest in der Buchse sitzen und der Netzschalter (sofern vorhanden) muss eingeschaltet sein. •...
- Seite 15 Garantiefall handelt. Ein Garantiefall liegt u. U. vor, wenn die oben angegebene Fehleranzahl in einer Kategorie überschritten ist. 14. Energy Star Dieser Monitor ist ENERGY STAR®-konform. MEDION versichert als ENERGY STAR®-Partner, dass dieses Gerät den ENER- GY STAR®- Richtlinien zur Optimierung des Stromverbrauchs entspricht.
- Seite 16 15. Technische Daten Gerät Modell P55831 (MD 20831) Nennspannung 100-240 V ~ 50/60 Hz 0,8 A Leistungsaufnahme (Stand-by) < 0,5 Watt Leistungsaufnahme (im Betrieb) < 30 Watt (max.) Bild Bildschirmgröße 60,5 cm (23,8”), TFT mit LED-backlight Seitenverhältnis 16:9 Auflösung 1920 x 1080 Pixel Helligkeit 250 cd/m²...
- Seite 17 15.1. Produktdatenblatt Gemäß Verordnung 1062/2010 P55831 (MD 20831) MSN 30020477 23,8 60,5 - 2014 2010/1062 Leistungsaufnahme Standby: 0,31 Watt Leistungsaufnahme im Aus-Zustand: 0,28 Watt Physikalische Auflösung: 1.920 x 1.080 Pixel...
- Seite 18 Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Ge- nehmigung des Herstellers ist verboten Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Die Anleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal www.medionser- vice.de zum Download zur Verfügung.
- Seite 20 MEDION AG 45092 Essen Deutschland Hotline: 01805 - 668 688 Fax: 01805 - 665 566 (0,14 Euro/Minute aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Min.) Bitte benutzen Sie das Kontaktformular unter: www.medion.com/contact www.medion.de...
