Installieren des IAPs
HINWEIS: Arbeiten an Dell Networking-Produkten dürfen nur von geschultem Servicepersonal ausgeführt werden.
Verwenden der Montage-Kits
Der W-IAP270 Serie Instant Access Point kann mit einer der folgenden Methoden an einer Wand oder an einem
Mast angebracht werden:
Tabelle 4
Teilenummer
AP-270-MNT-V1
AP-270-MNT-V2
AP-270-MNT-H1
HINWEIS: Der W-IAP270 Serie Instant Access Point wird ohne Montage-Kits geliefert. Diese Montage-Kits sind als Zubehör
erhältlich und müssen separat bestellt werden.
HINWEIS: Installationsanweisungen für AP-270-MNT-V1, AP-270-MNT-V2 und AP-270-MNT-H1 finden Sie in den
Installationsanweisungen AP-270-MNT-V1 Installation Guide, AP-270-MNT-V2 Installation Guide bzw. AP-270-MNT-H1 Installation
Guide.
Erdung des IAPs
Nachdem der W-IAP270 Serie Instant Access Point mit einem der oben genannten Montage-Kits installiert
wurde, muss die Erdung durchgeführt werden, bevor der IAP eingeschaltet werden kann. Die Erdungsleitung
sollte AWG Nr. 8 (Durchmesser 3,26 mm) entsprechen.
1. Entfernen Sie die Isolierung an einem Ende der Erdungsleitung, führen Sie die freigelegte Erdungsleitung in
die mitgelieferte Anschlussklemme ein und drücken Sie beides mit der Crimpzange fest zusammen.
2. Befestigen Sie die Anschlussklemme an der Erdungsöffnung am W-IAP270 Serie Instant Access Point.
Verwenden Sie dazu die mitgelieferte M4 x6-Schraube wie in

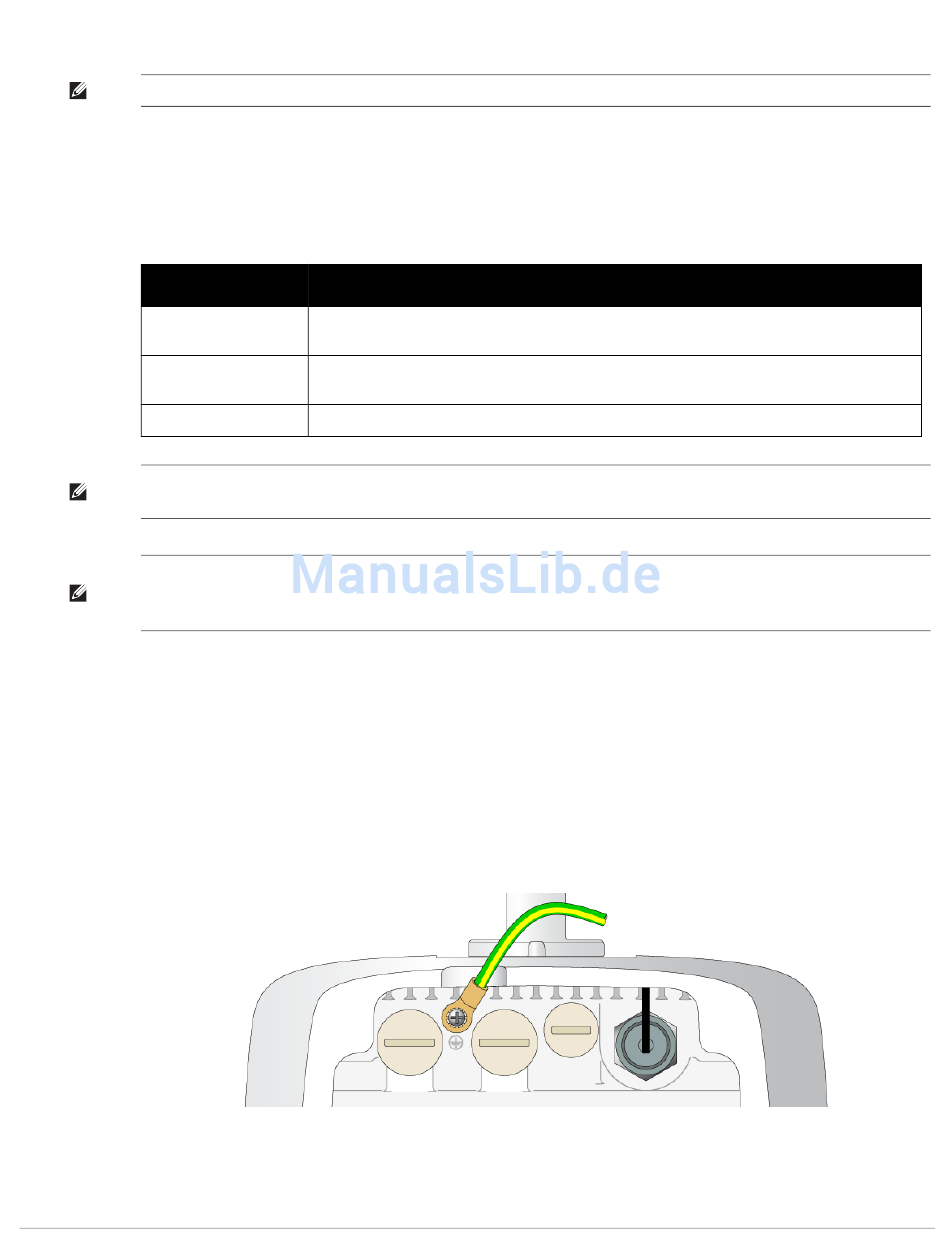

Abbildung 9
Dell Networking W-IAP270 Serie Outdoor Instant Access Point | Installationsanleitung
Montage-Kits für den W-IAP270 Serie Instant Access Point
Beschreibung
Langes Montage-Kit für die Wand- oder Mastmontage, 330 mm Abstand zum vertikalen
Montageuntergrund.
Kurzes Montage-Kit für die Wand- oder Mastmontage, 75 mm Abstand zum vertikalen
Montageuntergrund.
Montage-Kit für die Aufhängung an geneigten oder horizontalen Strukturen.
Erdung des IAPs
Abbildung 9
gezeigt.
