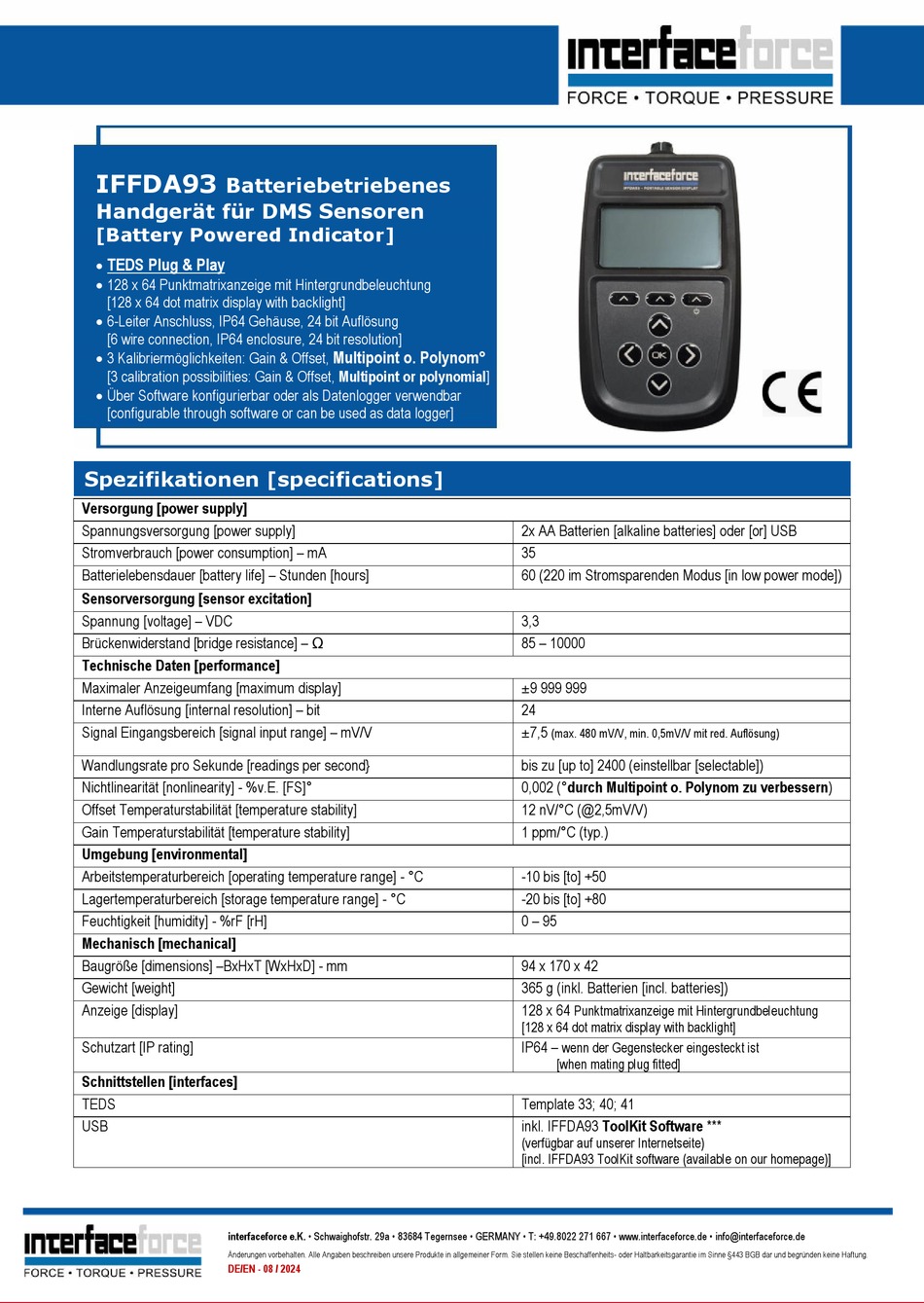

Interfaceforce IFFDA93 Montageanleitung

IFFDA93
Batteriebetriebenes
Handgerät für DMS Sensoren
[Battery Powered Indicator]
TEDS Plug & Play

 128 x 64 Punktmatrixanzeige mit Hintergrundbeleuchtung
[128 x 64 dot matrix display with backlight]
 6-Leiter Anschluss, IP64 Gehäuse, 24 bit Auflösung
[6 wire connection, IP64 enclosure, 24 bit resolution]
 3 Kalibriermöglichkeiten: Gain & Offset,
[3 calibration possibilities: Gain & Offset, Multipoint or polynomial]
 Über Software konfigurierbar oder als Datenlogger verwendbar
[configurable through software or can be used as data logger]
Spezifikationen [specifications]
Versorgung [power supply]
Spannungsversorgung [power supply]
Stromverbrauch [power consumption] – mA
Batterielebensdauer [battery life] – Stunden [hours]
Sensorversorgung [sensor excitation]
Spannung [voltage] – VDC
Brückenwiderstand [bridge resistance] – Ω
Technische Daten [performance]
Maximaler Anzeigeumfang [maximum display]
Interne Auflösung [internal resolution] – bit
Signal Eingangsbereich [signal input range] – mV/V
Wandlungsrate pro Sekunde [readings per second}
Nichtlinearität [nonlinearity] - %v.E. [FS]°
Offset Temperaturstabilität [temperature stability]
Gain Temperaturstabilität [temperature stability]
Umgebung [environmental]
Arbeitstemperaturbereich [operating temperature range] - °C
Lagertemperaturbereich [storage temperature range] - °C
Feuchtigkeit [humidity] - %rF [rH]
Mechanisch [mechanical]
Baugröße [dimensions] –BxHxT [WxHxD] - mm
Gewicht [weight]
Anzeige [display]
Schutzart [IP rating]
Schnittstellen [interfaces]
TEDS
USB
interfaceforce e.K. • Schwaighofstr. 29a • 83684 Tegernsee • GERMANY • T: +49.8022 271 667 • www.interfaceforce.de • info@interfaceforce.de
Änderungen vorbehalten. Alle Angaben beschreiben unsere Produkte in allgemeiner Form. Sie stellen keine Beschaffenheits- oder Haltbarkeitsgarantie im Sinne §443 BGB dar und begründen keine Haftung.
DE/EN - 08 / 2024
Multipoint o. Polynom°
2x AA Batterien [alkaline batteries] oder [or] USB
35
60 (220 im Stromsparenden Modus [in low power mode])
3,3
85 – 10000
±9 999 999
24
±7,5
(max. 480 mV/V, min. 0,5mV/V mit red. Auflösung)
bis zu [up to] 2400 (einstellbar [selectable])
0,002 (°durch Multipoint o. Polynom zu verbessern)
12 nV/°C (@2,5mV/V)
1 ppm/°C (typ.)
-10 bis [to] +50
-20 bis [to] +80
0 – 95
94 x 170 x 42
365 g (inkl. Batterien [incl. batteries])
128 x 64
Punktmatrixanzeige mit Hintergrundbeleuchtung
[128 x 64 dot matrix display with backlight]
IP64 –
wenn der Gegenstecker eingesteckt ist
[when mating plug fitted]
Template 33; 40; 41
inkl. IFFDA93 ToolKit Software ***
(verfügbar auf unserer Internetseite)
[incl. IFFDA93 ToolKit software (available on our homepage)]
