Integrated Technical Vision U-Prox PIR VB Benutzeranleitung

www.u-prox.systems support@u-prox.systems www.u-prox.systems/doc_pirvb
WIRELESS MOTION DETECTOR WITH "VERTICAL BARRIER" LENS
EN
Is part of the U-Prox security alarm system
User manual
Manufacturer: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kyiv, Ukraine
DETECTOR DE MOVIMIENTO INALÁMBRICO
ES
CON LENTE "BARRA VERTICAL"
Forma parte del sistema de alarma de seguridad U-Prox.
Manual de usuario
Fabricante: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ucrania
DÉTECTEUR DE MOUVEMENT SANS FIL
FR
AVEC LENTILLE "BARRIÈRE VERTICALE"
Fait partie du système d'alarme de sécurité U-Prox
Manuel utilisateur
Fabricant: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ukraine
DETECTOR VIA RÁDIO DE MOVIMENTO COM LENTE "VERTICAL BARREIRA"
PT
Faz parte do sistema de alarme de segurança U-Prox
Manual do usuário
Fabricante: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kiev, Ucrânia
UA
" ' " (" ")
U-Prox
: " "
03035, , . , .
ΑΣΥΡΜΑΤΟΣ ΑΝΙΧΝΕΥΤΗΣ ΚΙΝΗΣΗΣ "ΚΟΥΡΤΙΝΑ"
GR
Αποτελεί έρο του συστή ατο συναγερ ού ασφαλεία U-Prox
Εγχειρίδιο χρήστη
Κατασκευαστή : Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Κίεβο, Ουκρανία
FUNK-BEWEGUNGSMELDER MIT VORHANGLINSE
DE
Ist Teil des U-Prox Sicherheitsalarmsystems
Benutzeranleitung
Hersteller: Integrated Technical Vision Ltd.
Vasyl Lypkivsky str. 1, 03035, Kyiv, Ukraine
1
2
4
3
7
6
5
7
U-Prox PIR VB - is a wireless motion sensor equipped with a
PIR-sensor, the Vertical Barrier lens with a narrow horizontal
viewing angle and is designed for the security of any indoor
residential or industrial premises.
When the thermal balance of the environment changes, the device sends
an alarm notification to the U-Prox control panel. For indoor use only.
The device is connected to the control panel and is configured
with the U-Prox Installer mobile application.

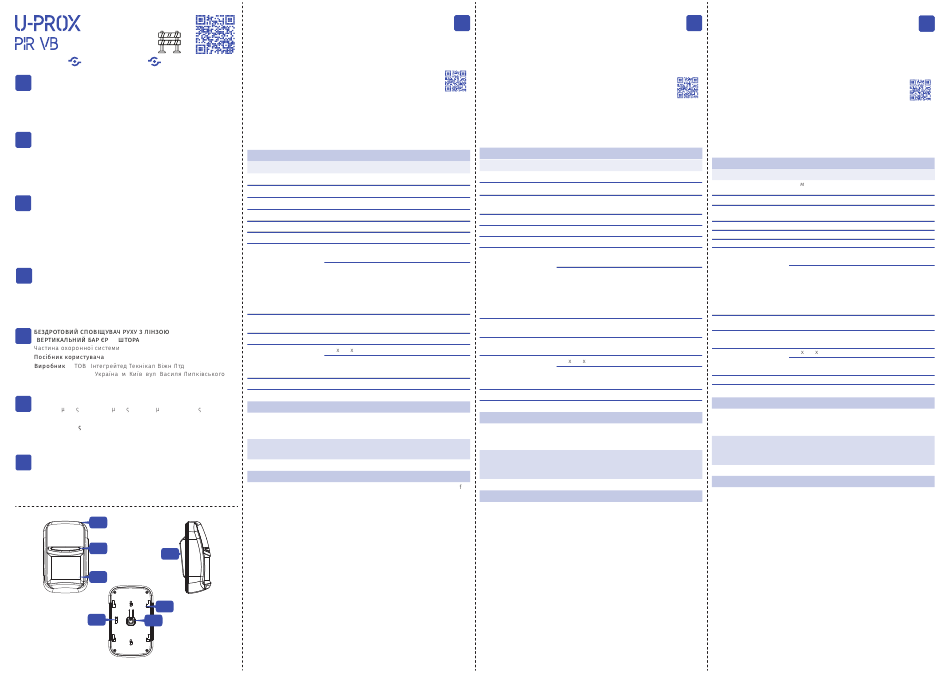

Functional parts of the device (see picture)
1. Device case 5. Tamper switch
2. Light indicator of the operation modes 6. Back of the device
3. Fresnel lens 7. Power button
4. Bracket for mounting
TECHNICAL SPECIFICATIONS
Motion detector
Maximum working distance 10 m
Detection angle
7.5°
PIR target detection speed 0.3 to 3 m/s
Optical noise immunity > 6500 Lux
3V, CR123A lithium battery included
Service life of battery
up to 5 years
Radio frequency ISM-band wireless interface
with several channels
ITU region 1 (EU, UA): 868.0 to 868.6 MHz,
bandwidth 100kHz, 20 mW max.,
up to 4800m (in line of sight);
ITU region 3 (AU): 916.5 to 917 MHz,
bandwidth 100kHz, 20 mW max.,
Power up to 4800m (in line of sight).
Communication
Secure two way communication,
sabotage detection, key - 256 bits
Operating temperature range -10°C to +55°C
Dimensions & weight 90 60 34.35 mm & 150 grams
with a wall bracket 90 x 60 x 41.6 mm
with an angle bracket 90 x 60 x 48.84 mm
, 1
Case colour
white, black
COMPLETE SET
1. U-Prox PIR VB; 2. CR123A battery (pre-installed); 3. Wall bracket; 4.
Angle bracket; 5. Mounting kit; 6. Quick start guide
CAUTION. RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN INCORRECT
TYPE. DISPOSE USED BATTERIES ACCORDING TO THE NATIONAL REGULATIONS
WARRANTY
Warranty for U-Prox devices (except batteries) is valid for two years a ter
the purchase date.
If the device operates incorrectly, please contact support@u-prox.systems
at first, maybe it can be solved remotely.
U-Prox PIR VB - es un sensor de movimiento inalámbrico equipado
EN
con un sensor PIR, la lente de barrera vertical con un ángulo de
visión horizontal estrecho y está diseñado para la seguridad de
cualquier local residencial o industrial en interiores.
Cuando cambia el equilibrio térmico del entorno, el dispositivo envía una
noti fi cación de alarma al panel de control U-Prox. Sólo para uso en
interiores.
El dispositivo está conectado al panel de control y está
configurado con la aplicación móvil U-Prox Installer.
U-Prox Installer
Partes funcionales del dispositivo (ver imagen)
1. Caja del dispositivo 4. Soporte para montaje
2. Indicador luminoso de los 5. Interruptor de sabotaje
modos de funcionamiento. 6. Parte posterior del dispositivo
3. Lente de Fresnel 7. Botón de encendido
ESPECIFICACIONES TÉCNICAS
Detector de movimiento
Distancia máxima de trabajo 10 m
Ángulo de detección 7.5°
Velocidad de detección de
de 0,3 a 3 m / s
objetivos PIR
Inmunidad al ruido óptico
> 6500 Lux
Fuente de alimentación 3V, CR123A batería de litio incluida
Vida útil de la batería hasta 5 años
Radiofrecuencia Interfaz inalámbrica de banda ISM
con varios canales
Región 1 de la UIT (UE, UA): 868,0 a 868,6 MHz,
ancho de banda 100 kHz, 20 mW máx.,
Hasta 4800 m (en línea de visión);
Región 3 de la UIT (AU): 916,5 a 917 MHz, ancho
de banda de 100 kHz, 20 mW máx.,
Hasta 4800 m (en línea de visión).
Comunicación comunicación bidireccional segura, detección
de sabotaje, clave - 256 bits
Rango de temperatura de -10 ° C a + 55 ° C
funcionamiento
Dimensiones y peso 90 60 34.35 mm & 150 gr
con un soporte de pared 90 x 60 x 41.6 mm
con un soporte angular
90 x 60 x 48.84 mm
Color de la caja
blanco, negro
JUEGO COMPLETO
1.U-Prox PIR VB; 2. Batería CR123A (preinstalada); 3. Soporte de pared; 4.
Soporte en ángulo; 5. Kit de montaje; 6. Guía de inicio rápido
PRECAUCIÓN. RIESGO DE EXPLOSIÓN SI LA BATERÍA SE REEMPLAZA POR UN
TIPO INCORRECTO. DESECHE LAS BATERÍAS USADAS DE ACUERDO CON LAS
REGLAMENTACIONES NACIONALES
GARANTÍA
La garantía para los dispositivos U-Prox (excepto las baterías) es válida por
dos años después de la fecha de compra.
Si el dispositivo funciona incorrectamente, comuníquese primero con
support@u-prox.systems, tal vez se pueda solucionar de forma remota.
U-Prox PIR VB - est un capteur de mouvement sans fil équipé d'un
ES
capteur PIR, d'une lentille à barrière verticale avec un angle de vision
horizontal étroit et est conçu pour la sécurité de tout local résidentiel
ou industriel intérieur.
Lorsque l'équilibre thermique de l'environnement change, l'appareil envoie une
notification d'alarme à la centrale U-Prox. Pour une utilisation en intérieur
uniquement.
L'appareil est connecté à la centrale et configuré avec
l'application mobile U-Prox Installer.
U-Prox Installer
Parties fonctionnelles de l'appareil (voir photo)
1. Boîtier de l'appareil 4. Support de montage
2. Indicateur lumineux des 5. Interrupteur d'autoprotection
modes de fonctionnement 6. Arrière de l'appareil
3. Lentille de Fresnel 7. Bouton d'alimentation
CARACTERISTIQUES TECHNIQUES
Détecteur de mouvement
Distance de travail 10
maximale
Angle de détection
7.5°
Vitesse de détection de 0,3 à 3 m/s
cible PIR
Immunité au bruit optique > 6500 Lux
Puissance Pile au lithium 3V, CR123A incluse
Durée de vie de la batterie jusqu'à 5 ans
Radiofréquence Interface sans fil radiofréquence bande ISM
avec plusieurs canaux
Région UIT 1 (UE, UA) : 868,0 à 868,6 MHz,
bande passante 100 kHz, 20 mW max.,
jusqu'à 4 800 m (en champs libre) ;
Région UIT 3 (AU) : 916,5 à 917 MHz, bande
passante 100 kHz, 20 mW max.,
jusqu'à 4 800 m (en champs libre).
Communication communication bidirectionnelle sécurisée clé
de 256 bits, détection de sabotage
Plage de température de -10°C à +55°C
fonctionnement
Dimensions & poids 90 60 34.35 mm - 150gr
avec un support mural 90 x 60 x 41.6 mm
avec une équerre 90 x 60 x 48.84 mm
Couleur du boîtier Blanc, noir
ENSEMBLE COMPLET
1.U-Prox PIR VB; 2. Pile CR123A (pré-installée); 3. Support mural; 4. Équerre
de support ; 5. Kit de montage ; 6. Guide de démarrage rapide
ATTENTION. RISQUE D'EXPLOSION SI LA BATTERIE EST REMPLACÉE PAR UN
TYPE INCORRECT. ÉLIMINER LES BATTERIES USÉES CONFORMÉMENT AUX
RÉGLEMENTATIONS NATIONALES
GARANTIE
La garantie des appareils U-Prox (à l'exception des batteries) est valable
deux ans après la date d'achat.
Si l'appareil ne fonctionne pas correctement, veuillez d'abord contacter
support@u-prox.systems, cela peut peut-être être résolu à distance.
FR
