Aufbauanleitung / assembly instructions mod.
1590 - 1593 & 1595 - 1598 Holzfuß, M-Frontauszug
6x
8x
M6 x 16
30 x 10,5

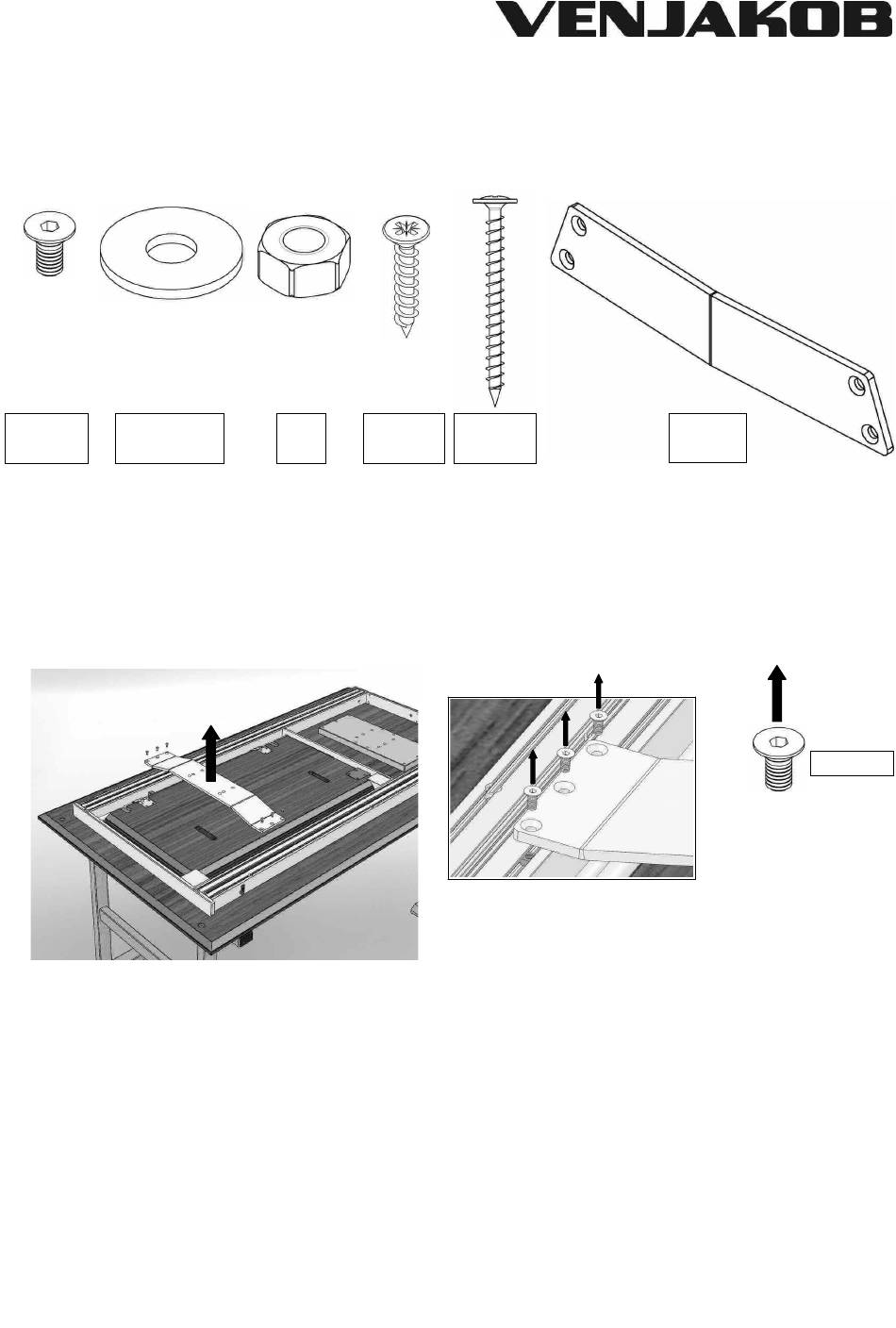

1.Montagematerial.
1. Fitting material.
2. Den Oberbau umgedreht auf gepolsterten Montageböcken ablegen.
Die Stahl-Platte abschrauben.
Den Auszug auf keinen Fall ausziehen, da sonst die Bolzen der Aushebesicherung beim Einschieben
die Kante beschädigen!
2. Put the table-top upside down onto padded assembling trestles.
Unscrew the steel-board.
Do not pull out the extension! When pushing in, the bolts of the anti-lift device will demage the edge of
the main board!
1590 - 1593 & 1595 - 1598 Holzfuß, M-Frontauszug.odt
8x
8x
M10
4,5 x 30
1 / 8
10x
4,5 x 45
2x
L = 224
6x
M6 x 16
Änderungsdatum: 13.03.24
