MONTAGEANLEITUNG Viewline 52 mm
Tankanzeiger für Tauchrohrgeber

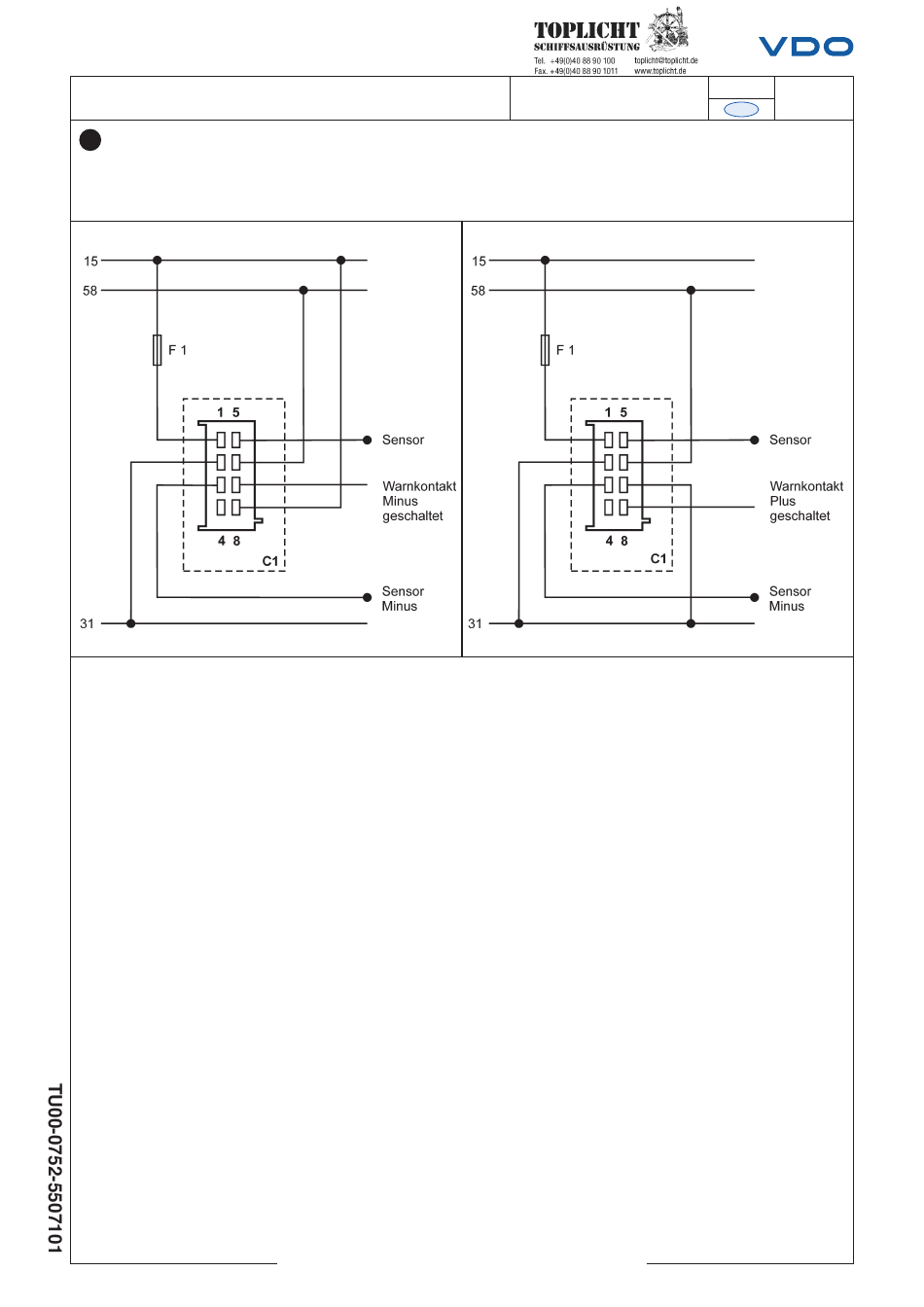

Bezeichnungen innerhalb des Anschlussplans:
14
15 - Klemme 15 - geschaltetes (Zündung) Plus 12/24 V
58 - Klemme 58 - Beleuchtung
31 - Klemme 31 - Masse
Technische Änderungen vorbehalten - Technical details subject to change
TU00-0752-5507101
F1 - Sicherung 5A flink
C1 - 8pol MQS Stecker
Anschlussplan unbedingt einhalten.
