VDO Viewline Montageanleitung
Quicklinks
Viewline Vorratsanzeiger 12/24 Volt
Beschreibung
Anzeige von Kraftstoff- und Frischwasser- (Widerstandssensor) Vorrat.
Features
_ LED Beleuchtung
_ Integrierte Warn-LED
_ Durchlicht-Technologie
_ Austauschbare Frontringe
_ Beschlag- und Spritzwasserschutz
_ Panel und Flush-Einbau möglich
Konzept
Gehäuse
Polycarbonat (PC)
Frontring
PC (schwarz, weiß) oder ABS (chrom); verschiedenen Farben und Formen (siehe Zubehör Tabelle)
Deckglas
PMMA; Doppeldeckglas
Zifferblatt
Durchlicht, verschiedene Farben (schwarz, weiß)
Zeiger
Durchlicht, weiß bei schwarzen Zifferblättern, rot bei weißen Zifferblättern
Beleuchtung
Zifferblatt: LED amber (605nm)
Zeiger: LED rot (632nm)
Warn-LED
Rot (632nm)
Befestigung
Spinlock Nut; Klemmhöhe 0,5mm – 20mm,
Optional Bügel und Stehbolzen, Klemmhöhe 2 – 15mm
Anschluss
8poliges MQS Steckersystem
VDO – eine Marke des Continental-Konzerns
Produkt Information
www.vdo.com

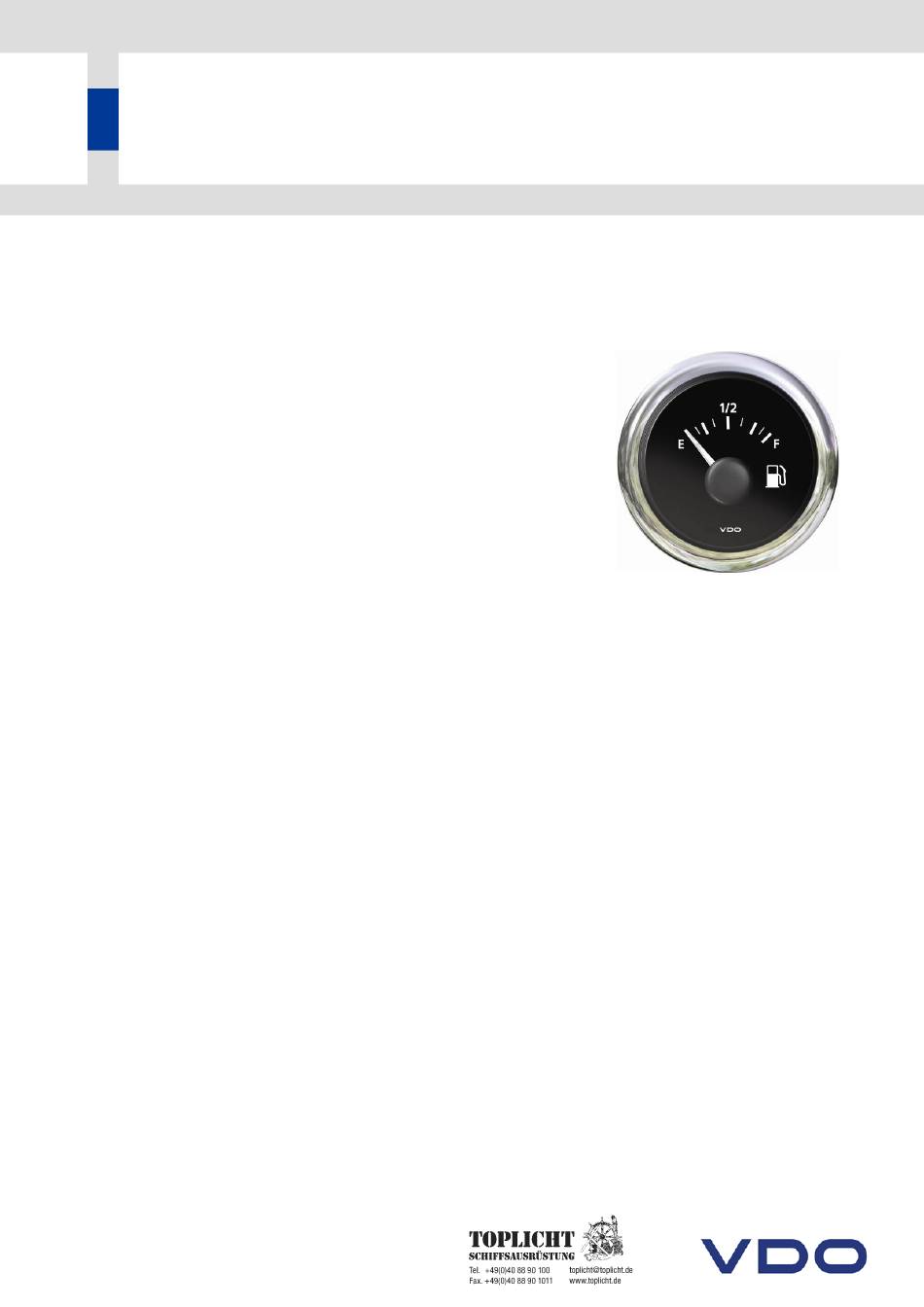

Abbildung: Kraftstoff Vorratsanzeiger
Verwandte Anleitungen für VDO Viewline
Inhaltszusammenfassung für VDO Viewline
- Seite 1 Durchlicht, weiß bei schwarzen Zifferblättern, rot bei weißen Zifferblättern Beleuchtung Zifferblatt: LED amber (605nm) Zeiger: LED rot (632nm) Warn-LED Rot (632nm) Befestigung Spinlock Nut; Klemmhöhe 0,5mm – 20mm, Optional Bügel und Stehbolzen, Klemmhöhe 2 – 15mm Anschluss 8poliges MQS Steckersystem VDO – eine Marke des Continental-Konzerns...
- Seite 2 Viewline Vorratsanzeiger 12/24 Volt Technische Daten Einbautiefe 50mm Einbau Durchmesser 52mm Zeigerausschlag 90° Betriebsspannung 10 – 32 Volt Anzeigegenauigkeit < 3,6 Winkelgrad Stromaufnahme < 140 mA, incl. Warn LED Betriebstemperatur -30°C bis +80°C; beschichtete Frontringe (Chrom) -30°C bis +70°C Lagertemperatur -30°C bis +80°C für 48h;...
- Seite 3 Viewline Vorratsanzeiger 12/24 Volt Verfügbare Geräte: Sensor Messbereich außen Messbereich innen Zifferblatt Sensor Widerstands- unverpackt * Farbe Symbol type bereich A2C53412986 schwarz kein kein 90 - 4 Ohm DT A A2C53412985 schwarz kein kein 3 - 180 Ohm LT EU...
- Seite 4 Viewline Vorratsanzeiger 12/24 Volt Zubehör: A2C59510886 VL Warnpunkteinsteller 12V A2C59510854 VL Befestigungs-Kit (Bügel und Stehbolzen) 52, 85, 110mm A2C53007398 Befestigungsmutter A2C59510864 VL Befestigungsbügel flush mount A2C53215640 VL Dichtring 52mm flush mount A2C59510847 Buchsengehäuse, 8-pin A2C53324664 Schutzkappe für Buchsengehäuse, 8-pin Tyco Nr. 539635-1 Handzange Tyco Nr.
- Seite 5 Stellen Sie sicher, dass kein unbeabsichtigter Motorstart während des Einbaus ausgeführt werden kann! Nach dem Einbau beachten: • Veränderungen oder Manipulationen am VDO Produkt können die • Massekabel an den Minuspol der Batterie fest anklemmen. Sicherheit beeinflussen. Es darf deshalb nicht verändert oder mani- •...
- Seite 6 MONTAGEANLEITUNG Viewline 52 mm 06/11 Tankanzeiger für Tauchrohrgeber TU00-0752-5507101 Arbeitsablauf zum Einbau der VDO Viewline Geräte Vor Beginn der Arbeiten schalten Sie die Zündung aus und ziehen Sie den Zündschlüssel ab. Entfernen Sie ggf. den Hauptstromschalter. Klemmen Sie den Minuspol der Batterie ab. Sichern Sie die Batterie gegen irrtümliches Wiedereinschalten.
- Seite 7 MONTAGEANLEITUNG Viewline 52 mm 06/11 Tankanzeiger für Tauchrohrgeber TU00-0752-5507101 Soll das Gerät Flush, das heißt von hinten montiert werden so dass Deckglas und Panel eine Ebene bil- den, muss der Frontring demontiert werden. Drücken Sie mit beiden Daumen auf das Deckglas und drücken Sie gleichzeitig mit den beiden...
- Seite 8 MONTAGEANLEITUNG Viewline 52 mm 06/11 Tankanzeiger für Tauchrohrgeber TU00-0752-5507101 Für den Anschluss des Gerätes ist folgendes Stecker Set zu verwenden: Stecker Set 8polig - A2C59510850 Das Steckerset ist für einen Kabelquerschnitt von 0,25-0,5mm² ausgelegt. Für andere Querschnitte setzen Sie bitte Kontakte der Fa. Tyco ein.
- Seite 9 MONTAGEANLEITUNG Viewline 52 mm 06/11 Tankanzeiger für Tauchrohrgeber TU00-0752-5507101 Bezeichnungen innerhalb des Anschlussplans: 15 - Klemme 15 - geschaltetes (Zündung) Plus 12/24 V F1 - Sicherung 5A flink 58 - Klemme 58 - Beleuchtung C1 - 8pol MQS Stecker 31 - Klemme 31 - Masse Anschlussplan unbedingt einhalten.
- Seite 10 MONTAGEANLEITUNG Viewline 52 mm 06/11 Tankanzeiger für Tauchrohrgeber TU00-0752-5507101 Richten Sie das Gerät aus und ziehen Sie die Befestigungsmutter handfest an. Achten Sie darauf dass die Mutter mit einem Anzugsmoment nicht grö- ßer als 400Ncm angezogen wird. * Achten Sie darauf das der Dichtring plan zwischen Panel und Frontring liegt.
