Explosionszeichnung - Pce Instruments Pce-Rru 10 Bedienungsanleitung

4.2

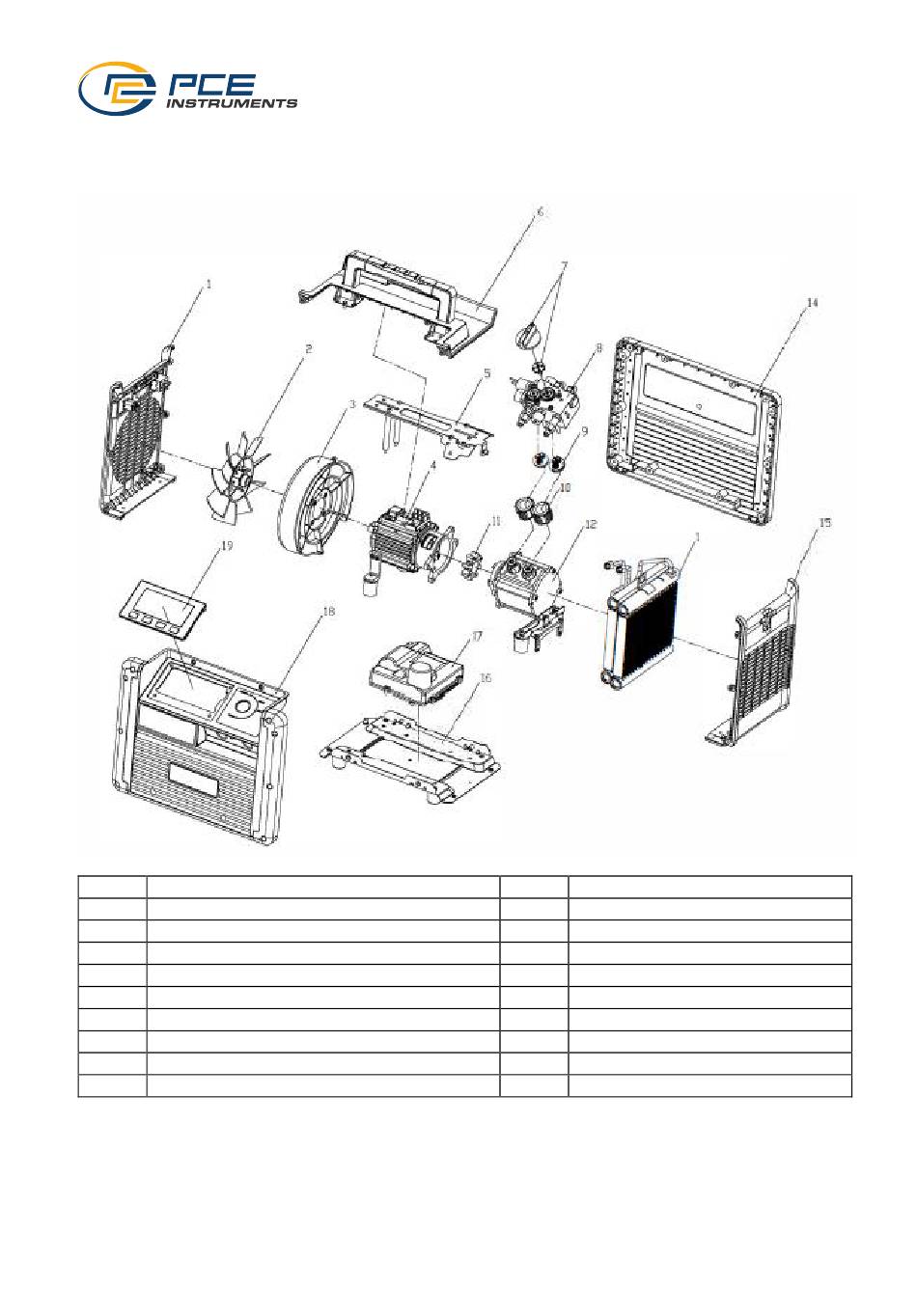

Explosionszeichnung

1 Seitliche Abdeckung links
2 Lüfter
3 Windschutzabdeckung
4 Motor
5 Halterung
6 Obere Abdeckung
7 Drehschalter
8 Steuerung
9 Ventilbaugruppe
10 Zylinder
11
12
13
14
15
16
17
18
19
© PCE Instruments
8
Verbindung
Kompressor
Kondensator
Hintere Abdeckung
Seitliche Abdeckung rechts
Boden
Motorsteuerung
Vordere Abdeckung
Display
