enphase COMMS-KIT-INT-02 Schnellinstallationsanleitung Seite 6

Stellen Sie sicher, dass die folgenden Leitlinien befolgt werden, um Ausfälle während der Inbetriebnahme des Systems zu vermeiden:
• An der Komponente am Ende eines jeden Steuernetzes sollte ein Stecker mit einem Abschlusswiderstand installiert werden.
• Die Beilauflitze sollte nur an einem Ende der Steuerungsverkabelung zwischen den Systemkomponenten angeschlossen werden.
• Es wird empfohlen, die Beilauflitze an dem Bauteil abzuschließen, von dem die Steuerverdrahtung für den Abschnitt ausgeht.

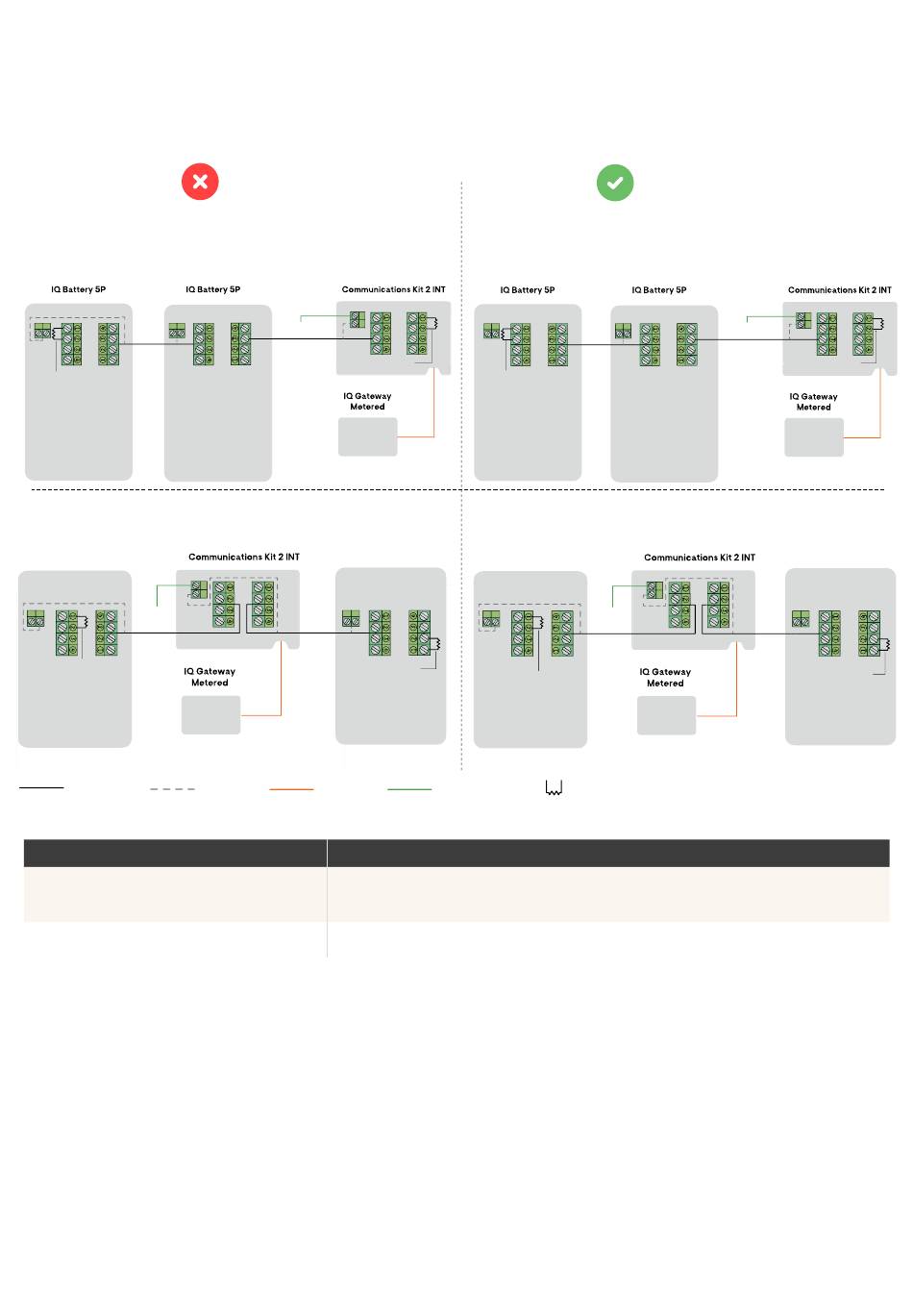

Die folgende Abbildung zeigt die beiden üblichen Verdrahtungssequenzen.
Die Beilauflitze wird an beiden Enden des Steuerungskabels abgeschlossen.
Abschnitt der Kommunikationsverdrahtung
Sequenz 1
IQ Battery 5P > Communications Kit 2 INT
Abschlusswiderstand
Sequenz 2
IQ Battery 5P > Communications Kit 2 INT > IQ Battery 5P
IQ Battery 5P
Erdungsleitung
Abschlusswiderstand
Legend
CTRL Kabel
Die folgende Tabelle zeigt die Positionen der Abschlusswiderstände für die oben stehenden Sequenzen.
Sequenz der Steuerungsverdrahtung
Sequenz 1
Sequenz 2
FALSCH
Erdungsleitung
Abschlusswiderstand
IQ Battery 5P
Abschlusswiderstand
Beilauflitze
USB Kabel
Position des Abschlusswiderstandes
• IQ Battery 5P im Steuerbus
• Communications Kit 2 INT
• Die beiden IQ Battery 5Ps an jedem Steuerbusende
Die Beilauflitze wird nur an einem Ende des Steuerungskabels angeschlossen.
Abschnitt der Kommunikationsverdrahtung
Sequenz 1
IQ Battery 5P > Communications Kit 2 INT
Abschlusswiderstand
Sequenz 2
IQ Battery 5P > Communications Kit 2 INT > IQ Battery 5P
IQ Battery 5P
Erdungsleitung
Abschlusswiderstand
Erdungsleitung Abschlusswiderstand
6
RICHTIG
Erdungsleitung
Abschlusswiderstand
IQ Battery 5P
Abschlusswiderstand
Installation
