enphase COMMS-KIT-INT-02 Schnellinstallationsanleitung Seite 4

1. Einführung
Das Enphase Communications Kit 2 INT (COMMS-KIT-INT-02)
ermöglicht die kabelgebundene Kommunikation zwischen
IQ Gateway Metered und IQ Battery 5P unter Verwendung von
Steuerungskabeln.
Lesen und befolgen Sie alle Warnhinweise und Anweisungen
in dieser Anleitung. Fahren Sie nicht fort, wenn Sie eines
der Konzepte, die Terminologie oder die Gefahren, die in
dieser Anleitung beschrieben sind, nicht vollständig verstehen.
Diese Anleitung ist nicht als umfassender Leitfaden für die
Installation eines IQ Battery 5P-Systems gedacht. Verwenden
Sie die IQ Battery 5P-Schnellinstallationsanleitung und dieses
Dokument, um Ihre Installation zu planen. Alle Installationen
müssen den örtlichen Vorschriften und Normen entsprechen.

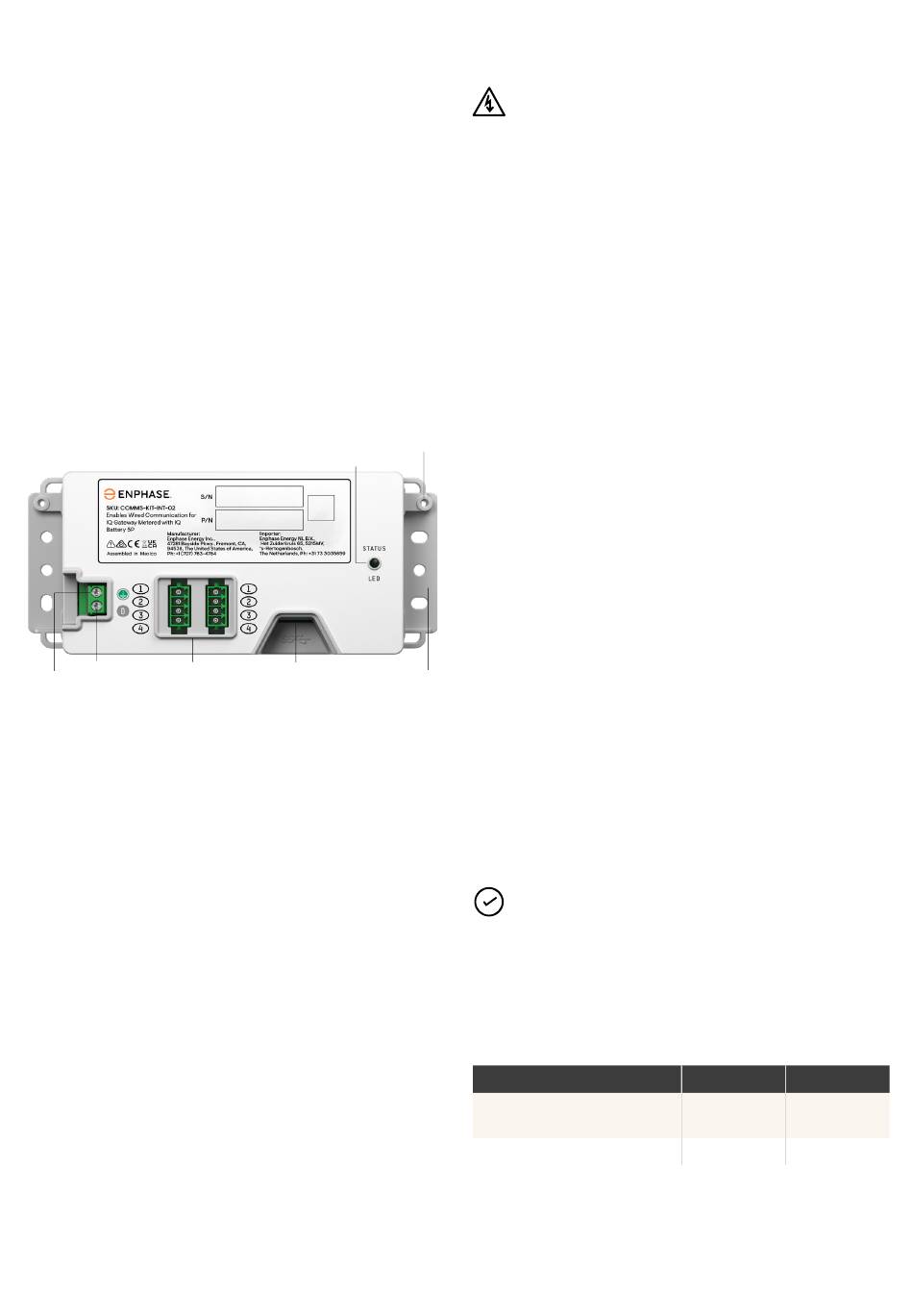

Die folgende Abbildung zeigt die Frontansicht des
Communications Kit 2 INT.
Beilauflitze Control (CTRL) Anschluss,
PE - Anschluss Steckverbinder
2. Inhalt
Das Enphase Communications Kit 2 INT ermöglicht dem
IQ Gateway Metered die Kommunikation mit der IQ Battery
5P. Das Gerät verfügt über einen USB-Typ-C-Anschluss,
zwei Anschlüsse für Steuerkommunikationskabel und einen PE-
Anschluss.
Das Communications Kit 2 INT umfasst das folgende Zubehör:
• Eine Steuerleiste mit dem Abschlusswiderstand
• Ein Steuerkopf ohne Widerstand
• Ein 400 mm langes USB-Typ-C-auf-USB-Typ-A-Kabel mit
einem 200 mm langen rechtwinkligen USB-Typ-A-auf-Typ-
A-Adapter
• Kabelbinder für das Kabelmanagement
• Hutschienenadapter und Schrauben
• Zwei Ersatz-Steuerkopfleisten
Über den USB-Anschluss wird das Communications Kit 2 INT
mit dem IQ Gateway verbunden (es kann ein beliebiger USB-
Anschluss am IQ Gateway verwendet werden). Dies ermöglicht
die Kommunikation zwischen dem Gerät und dem IQ Gateway.
Die Steckverbinder müssen an den Steueranschlüssen des
Communications Kit 2 INT installiert werden.
Schraubpunkt zur Befestigung an der Gehäuserückseite
LED Status
USB Anschluss zur Anschluss des
Verbindung zum IQ Gateway Hutschienenadapters
3. Installation
GEFAHR: Gefahr eines Stromschlags. Alle Quellen der
zu wartenden Geräte müssen außerhalb des Geräts
abgeschaltet werden. Speicherkreise müssen IMMER
durch einen Leitungsschutzschalter oder Trennschalter
getrennt werden, bevor an einem Teil des Systems
gearbeitet wird.
3.1 Installation und Inbetriebnahme
1. Installieren Sie das Communications Kit 2 INT in einem
Gehäuse der Schutzart IP54 oder höher mit ausreichend
Platz für die Kabelführung. Es wird empfohlen, sowohl das
IQ Gateway als auch das Communications Kit 2 INT im
selben Gehäuse zu installieren.
2. Das Gehäuse sollte Zugang zu einer Erdungsklemmleiste
haben.
3. Ermitteln Sie anhand Ihrer Installationsplanung, ob
das Communications Kit 2 INT am Ende oder
innerhalb der Verkettung von Geräten ist, die über ein
Steuerkommunikationskabel am Standort verbunden sind.
Das Installationsverfahren variiert entsprechend, wie später
in diesem Dokument beschrieben.
4. Stellen Sie sicher, dass das System ausgeschaltet ist, bevor
Sie mit der Installation beginnen.
5. Stellen Sie sicher, dass Sie diese Werkzeuge und Materialien
für die Installation haben:
• Schraubendreher für Drehmomentklemmen und
Abisolierzange
• Kommunikationskabel zur Steuerung
6. Schließen Sie die verdrahteten Steuerkabel an das Gerät an.
Siehe Verdrahtung des Communications Kit 2 INT
5.
7. Schließen Sie das Kabel der Erdungsschiene an den PE-
Anschluss des Geräts an. Dies ist nur erforderlich, wenn Sie
die Schirmung des Steuerkommunikationskabels an den PE-
Anschluss am Communications Kit 2 INT anschließen.
8. Schließen Sie das Gerät über das mitgelieferte USB-Kabel
an ein IQ Gateway Metered an.
9. Schalten Sie das IQ Gateway Metered ein.
HINWEIS: Das Communications Kit 2 INT kann
auf zwei Arten installiert werden. Die Box wird
mit Hutschienenadapter geliefert, die an das Gerät
angeschlossen werden können, um es auf einer
Hutschiene zu montieren. Das Gerät kann auch an der
Rückwand des Gehäuses angeschraubt werden, indem
man die Schraubpunkte an den äußeren Enden auf
beiden Seiten des Geräts benutzt.
Die Angaben zum Drehmoment der Kabel lauten wie folgt.
Typ des Kabels
Kommunikationskabel zur
Steuerung
PE-Anschluss
4
Einführung
auf Seite
Drahtgröße Drehmoment
2
0,34 mm 0,2 N m
2
0,75 mm 0,2 N m
