enphase COMMS-KIT-INT-02 Schnellinstallationsanleitung Seite 5

3.2 Verdrahtung des Communications Kit 2 INT

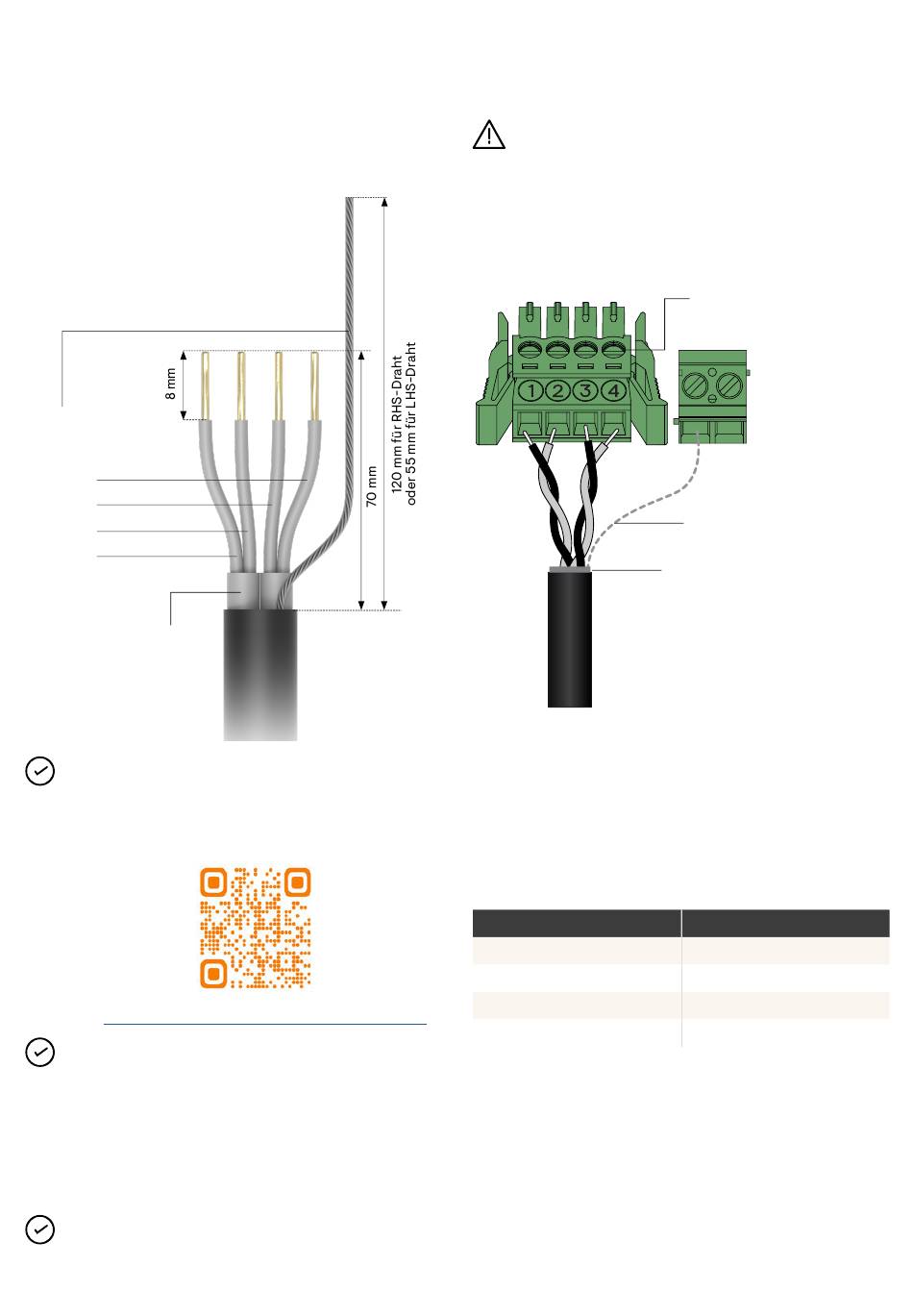

Isolieren Sie das Kabel wie in der folgenden Abbildung
gezeigt ab. Lassen Sie den Abschlusswiderstand nur an
den Geräten, die sich an einem der beiden Enden des
Steuerkommunikationsbusses befinden, und entfernen Sie den
Widerstand an allen anderen Geräten.
Beilauflitze
(geflochten)
Not used
CTRL (G)
CTRL (H)
CTRL (L)
Kabelschirm
HINWEIS: Das geprüfte und empfohlene
Steuerkommunikationskabel wird nicht zusammen
mit diesem Produkt verkauft. Scannen Sie den
folgenden QR-Code, um geprüfte und empfohlene
Steuerkommunikationskabel zu finden.
Link: https:/ /link.enphase.com/control-cable-table-eu.
HINWEIS: Verwenden Sie eine geeignete Abisolierzange,
um den Mantel des Steuerkommunikationskabels
abzuisolieren.
3.3 Steuerungs (CTRL) - Verdrahtung zwischen Systemkomponenten
Dieser Abschnitt enthält Richtwerte zur Steuerungsverdrahtung für die Installation von IQ Battery 5P mit einem
Communications Kit 2 INT. Siehe die folgenden Verdrahtungsreihenfolgen, um die Position des Steckers mit Abschlusswiderstand,
die Verdrahtungsreihenfolge und die Position der Beilauflitze zu verstehen.
HINWEIS: Die Gesamtlänge der CTRL-Verdrahtung im System sollte 100 Meter nicht überschreiten, um sicherzustellen, dass
das System gemäß den Spezifikationen funktioniert.
Um einen ordnungsgemäßen Anschluss des Steuerkabels
(CTRL) an IQ Batteries zu gewährleisten, befolgen Sie
beim Anschließen des Kabels an den Steckverbindern die
nachstehenden Richtlinien.
WARNUNG: Die Nichtbeachtung der
Verdrahtungsanweisungen führt dazu, dass das System
keine Geräte erkennen kann, was zu Fehlern bei der
Inbetriebnahme und im Betrieb führt.
Vergewissern Sie sich, dass beide Enden der verdrillten Leiter
des CTRL-Kabels wie oben gezeigt in den Stecker eingesteckt
sind.
CTRL-Steckverbinder
1
Verbinden Sie die Beilauflitze nur an einem Ende eines CTRL-
Kabels mit der Schirmungsklemme. Verbinden Sie die Beilauflitze
nicht an beiden Enden eines CTRL-Kabels. Siehe
(CTRL) - Verdrahtung zwischen Systemkomponenten
5.
Die folgende Tabelle enthält die Zuordnung der
Steuerkommunikationssignale zu den Klemmenleistenpositionen
an den Steuerkommunikationskabeln.
CTRL-Steckernummern
Schraubklemme 1
Schraubklemme 2
Schraubklemme 3
Schraubklemme 4
5
Installation
Schraubklemme für Steuerkabel
(Drehmoment 0,2 N m)
Schirmungsklemme
Beilauflitze
Kabelschirm
Steuerungs
auf Seite
CTRL-Signale
CTRL L-LOW
CTRL H-HIGH
CTRL G-GROUND
Nicht verwendet
