Montageanleitung LANCOM AirLancer IN-H180

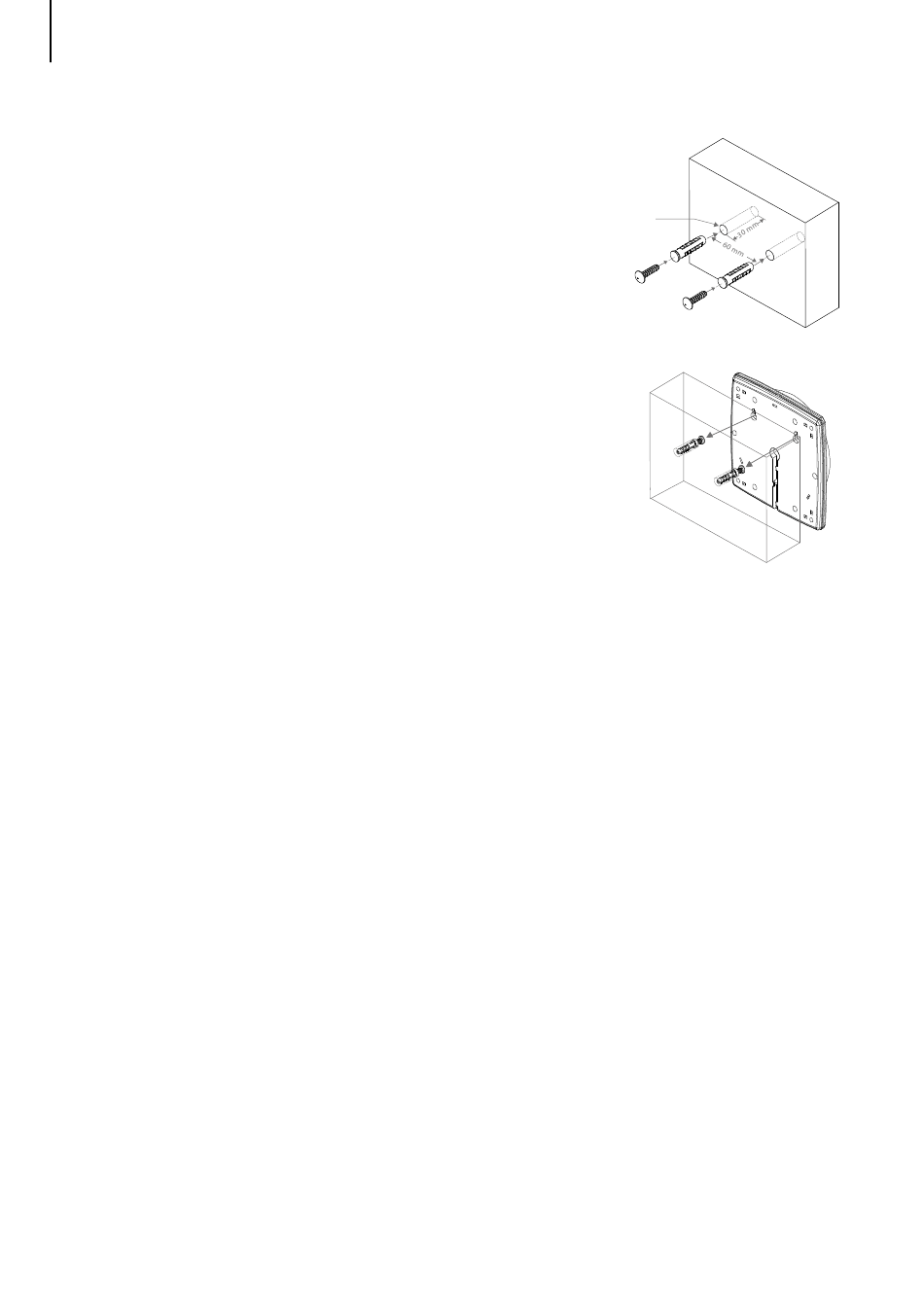

3. Wandmontage mit Schrauben & Dübeln
Lieferumfang: 4 Dübel, 4 Wandschrauben
7,5 mm
Ø
Richten Sie die Antenne mit ihrer Rückseite an der Wand aus,
sodass die Bohrungen im Antennengehäuse mit den vorher
eingesteckten Dübeln fluchten. Stecken Sie dann die Schrauben
durch die Bohrungen in die Dübel und ziehen Sie die Schrauben
fest.
7,5 mm
Ø
Betriebsmodus 2x2 MIMO & 4x4 MIMO
Die Antenne kann von zwei WLAN-Modulen genutzt werden. Hierzu werden die rot markierten
Antennenanschlüsse mit dem auf 2,4 GHz betriebenen WLAN-Modul verbunden. Die weiß
markierten Antennenanschlüsse werden mit dem auf 5 GHz betriebenen WLAN-Modul
verbunden.
