Carel DPRS Kurzanleitung

+050002945 - rel. 1.0 10.04.2025

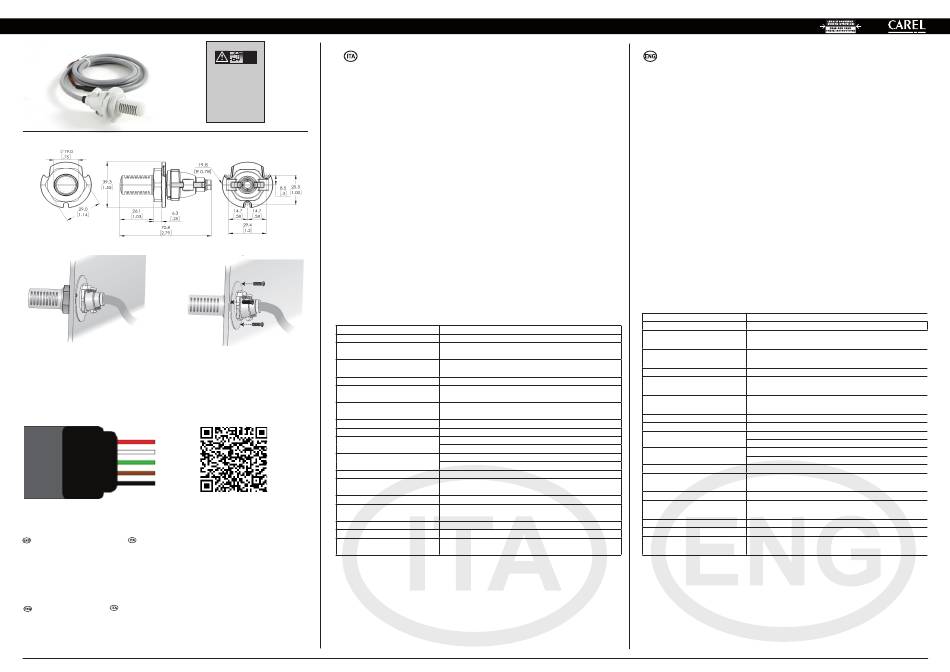

DPRS* Version
-Compact Sensor
Dimensioni meccaniche/Mechanical dimensions
Montaggio / Assembly / Montage / Montage / Montaje
Fig. 2
Collegamento elettrico/ Electrical connection
Fig. 4
RS485 serial connections:
Key: RS485 serial connections Key: RS485 serial connections Legenda: Connessioni per seriale RS485 Legenda: Connessioni per seriale RS485
Red: Vdc power supply 5VDC Red: Vdc power supply 5VDC Rosso: alimentazione 5VDC Rosso: alimentazione 5VDC
White: power supply reference White: power supply reference Bianco: riferimento per alimentazione Bianco: riferimento per alimentazione
Green: Rs485 signal (-) Green: Rs485 signal (-) Verde: Segnale (-) Rs485 Verde: Segnale (-) Rs485
Brown: Rs485 signal (+) Brown: Rs485 signal (+) Marrone: Segnale (+) Rs485 Marrone: Segnale (+) Rs485
Black: Reference for RS485 serial Black: Reference for RS485 serial Nero: Riferimento per seriale Rs485 Nero: Riferimento per seriale Rs485
Analog connections:
Legenda: Legenda:
Key: Key:
Rosso: alimentazione 5VDC Rosso: alimentazione 5VDC
Red: Vdc power supply 5VDC Red: Vdc power supply 5VDC
Bianco: riferimento per alimentazione/NT2 Bianco: riferimento per alimentazione/NT2
White: power supply reference/NT2 White: power supply reference/NT2
Verde: uscita RH Verde: uscita RH
Green: RH out Green: RH out
Marrone: NT1 Marrone: NT1
Brown: NT1 Brown: NT1
Nero: Calza Nero: Calza
Black: Shield Black: Shield
Descrizione
NO POWER
& SIGNAL
I sensori elettronici Carel nella versione DPRS* sono dispositivi per uso all'interno di
CABLES
TOGETHER
READ CAREFULLY
un ambiente tecnico, progettati per applicazioni nei settori del condizionamento e
trattamento dell'aria, riscaldamento e refrigerazione, da utilizzare in abbinamento con
Tenere sempre i cavi di segnale
e il cavo di alimentazione in
i relativi controlli Carel. I sensori possono avere un'uscita seriale RS485 o analogica
condotti separati. Always keep
the signal cables and power (rH%) con temperatura NTC resistivo, a seconda del modello acquistato. Utilizzano le più
cable in separate conduits.
avanzate tecnologie di misurazione e garantiscono un' e ccellente stabilità nel tempo.
Installazione e montaggio
Seguire attentamente le istruzioni riportate di seguito. Per una descrizione dettagliata delle
impostazioni fare riferimento al manuale tecnico disponibile sul sito web di Carel. Vedere la
figura per codice QR per accesso immediato. Per una corretta installazione fissare il prodotto al
pannello utilizzando le viti, oppure utilizzare il dado all'interno delle confezione. Completare il
cablaggio di alimentazione e delle uscite previste.
Per il montaggio su pannello spessore fino a 2mm, procedere nel seguente modo:
• Svitare il dado assemblato sul sensore
• Eseguire il foro sul pannello delle dimensioni previste per passare la sonda
• Infilare la sonda sul foro.
• Avvitare e stringere il dado sulla parte del pannello dove è posizionata la sonda
Fig. 1
Per il montaggio su pannello spessore fino a 10mm, procedere nel seguente modo:
• Svitare il dado assemblato sul sensore
• Eseguire il foro sul pannello delle dimensioni previste per passare la sonda
• Infilare la sonda sul foro.
• Avvitare e stringere le 3 viti sulla parte del pannello come indicato nella figura 3.
Le viti di fisaggio non sono inclose nella confezione.
Caratteristiche tecniche Caratteristiche tecniche
Alimentazione(*)
Assorbimento
Range di temperatura e umidità
Fig. 3
Precisione
Condizioni di stoccaggio
Sensore di temperatura
Sensore di umidità
Segnale di uscita analogico
Umidità
Segnale di uscita seriale RS485
Grado di protezione del contenitore
Costante di tempo temperatura
Costante di tempo umidità
Tensione di uscita
Classificazione in base alla protezione
contro le scosse elettriche
QR code to User's Manual PTI dei materiali isolanti
Periodo delle sollecitazioni elettriche
delle parti isolanti
Inquinamento ambientale
Categoria di resistenza al calore e al fuoco Categoria D (per contenitore e coperchio)
Categoria di immunità contro le
sovratensioni
(*) L'alimentazione utilizzata deve essere di tipo SELV (*) L'alimentazione utilizzata deve essere di tipo SELV
Se l'alimentatore utilizzato ha una corrente di uscita maggiore di 1A, Se l'alimentatore utilizzato ha una corrente di uscita maggiore di 1A,
inserire un fusibile esterno opportunamente dimensionato. inserire un fusibile esterno opportunamente dimensionato.
La tensione massima di ingresso applicabile è (AC) 30Vrms o 60Vdc. La tensione massima di ingresso applicabile è (AC) 30Vrms o 60Vdc.
5 V cc +/- 5%
RS485: max. 0,1W; Analogico: max. 0,01 W
Temperatura Da -40 °C a +70 °C
Umidità 10...100% UR non-condensante
UMIDITÀ: ±3% UR a 25 °C; ±5% UR max.
NTC: ±0,6 °C a 25 °C; ±0,9 °C a -10T60 °C
-40T70 °C; 10...90% UR non-condensante
NTC
Sensore capacitivo
Range di riferimento 0% UR 100% UR
Da 0,5 a 4,5 V 40mV/% UR (0,5V=0% UR 4,5V=100% UR)
Seriale RS485 protocollo: Modbus ®
IP40
300 s in aria ferma
60 s in aria ventilata (3 m/s)
60 s in aria ferma
20 s in aria ventilata (3 m/s)
Resistenza di carico minima 10 kΩ
classe 2
250 V
Lungo
2
Categoria 1
Description
The Carel DPRS* version sensors are devices designed for use inside technical envi-
ronments, intended for applications in air-conditioning, air handling, heating, and
refrigeration sectors, to be used in combination with corresponding Carel controllers.
The sensors may come equipped with RS485 serial communication or analog (rH%)
with resistive NTC outputs, depending on the model purchased. They utilize advanced
measurement technologies to ensure excellent long-term stability.
Installation and assembly
Carefully follow the instructions shown below; for a detailed description of the settings, refer to
the technical manual available on the Carel website, see the picture (QR code for immediate ac-
cess). For correct installation, secure the product to the panel using the screws or the nut inside
the package. Complete the power and output wiring required.
For mounting on panel up to 2mm thickness, proceed as follows:
• Unscrew the nut assembled on the sensor
• Make a hole in the panel of the size required to pass the probe
• Insert the probe into the hole.
• Screw and tighten the nut on the part of the panel where the probe is positioned
For mounting on panel up to 10mm thick, proceed as follows:
• Unscrew the nut assembled on the sensor
• Make a hole in the panel of the size required to pass the probe
• Insert the probe into the hole.
• Screw and tighten the 3 screws on the panel part as indicated in figure 3
The fixing screws are not included in the package.
Technical specifications Technical specifications
Power supply(*) 5Vdc +/- 5%
Power input RS485: max. 0,1W; Analog: max. 0,01 W
Operating range Temperature -40 °C to +70 °C
Humidity 10...100 %rh non-condensing
Precision HUM: ±3%RH @ 25°C; ±5%RH max
NTC: ±0.6°C @ 25°C; ±0.9°C @ -10T60°C
Storage -40T70 °C ; 10...90%rh non-condensing
Temperature sensor NTC
Humidity sensor Capacitive sensor
Analog Output signal Range of reference 0% rH 100% rH
Humidity 0.5 to 4.5 V 40mV/% rH (0.5V=0% rH 4.5V=100% rH)
Output signal RS485 serial RS485 serial protocol: Modbus
Case index of protection IP40
Temperature time constant 300 s in still air
60 s in moving air (3m/s)
Humidity time constant 60 s in still air
20 s in moving air (3m/s)
Output Voltage Minimum load resistance 10 kΩ
Classification according to protection class 2
against electric shock
PTI of the insulating materials 250V
Period of stress across the insulating long
parts
Environmental pollution 2
Category of resistance to heat and fire category D (for case and cover)
Category of immunity'against voltage category 1
surges
(*) The power supply used must be SELV type.
If the power supply has more than 1A maximum current, insert an appropriately sized external fuse.
Maximum power supply voltage (AC) 30 Vrms or 60 Vdc.
®
