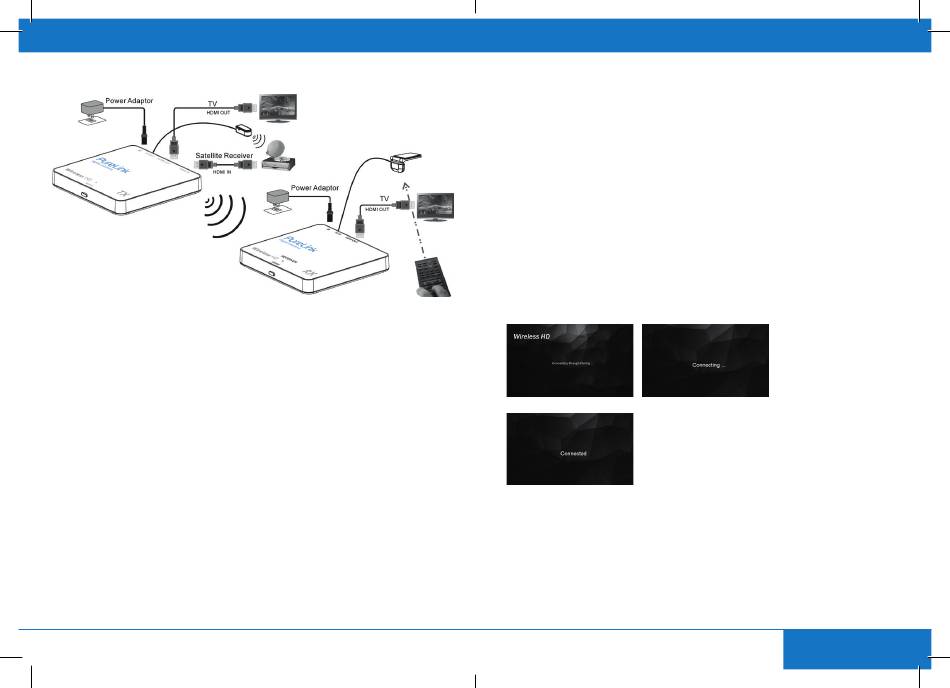

3. VERBINDUNG
Schritt 1:
Verwenden Sie ein HDMI Kabel um den HDMI Eingang des CSW110 Transmitters mit einem Quellgerät
zu verbinden. Nutzen Sie optional ein weiteres HDMI Kabel, um ein Display an den HDMI Ausgang des
Transmitters anzuschließen (Loop Through).
Schritt 2:
Verwenden Sie ein HDMI Kabel um den HDMI Ausgang des CSW110 Empfängers mit einem Display
zu verbinden.
Schritt 3:
(Überspringen Sie diesen Schritt, sofern Sie keine IR Verlängerung benötigen)
Verbinden Sie den IR Emitter mit dem CSW110 Transmitter. Platzieren Sie dann den den Emitter
direkt vor vor dem IR Empfänger des Quellgeräts. Verbinden Sie den IR Empfänger mit dem CSW110
Empfänger. Platzieren Sie das Empfängermodul an einer für die Fernbedienung des Quellgeräts
zugänglichen Stelle.
Schritt 4:
Verbinden Sie einen DC 5V1A Stromadapter mit dem Stromeingang (Micro USB) des CSW110
Transmitters.
Schritt 5:
Verbinden Sie den anderen DC 5V1A Stromadapter mit dem Stromeingang (Micro USB) des CSW110
Empfängers.
Schritt 6:
Um Transmitter und Empfänger zu pairen, drücken Sie zunächst die MODE Taste auf dem Receiver
und dann die MODE Taste auf dem Transmitter.
-10-
4. ANWENDUNG
A. Installation
1. Stellen Sie sicher, dass die Netzspannung mit den Spezifikationen des Stromadapters kompatibel
ist.
2. Nutzen Sie ausschließlich die dem CSW110 beigelegten Stromadapter Sollten Sie Ihren eigenen
Adapter verwenden, stellen Sie unbedingt sicher, dass dieser die Ausgangsspezifikationen
„DC 5V1A, center positive" unterstützt.
3. In direkter Sichtlinie beträgt die maximale Übertragungsdistanz des CSW110 ca. 30 Meter. Die
Distanz wird durch Hindernisse in der Sichtlinie, wie Wände oder Gegenstände reduziert. Die
optimale Übertragungsdistanz liegt bei unter 30 Metern.
4. Um eine zufriedenstellende IR Fernbedienung zu erreichen, richten Sie die Fernbedienung
immer direkt auf den IR Empfänger und drücken Sie die Knöpfe kräftig. Einige Fernbedienungen
erfordern das Halten der entsprechenden Taste für ca. 1 Sekunde. Der Empfangswinkel des
IR Empfängers beträgt +/-15°.
5. Fernbedienungen können in einer Distanz von 0,3m - 5,0m verwendet werden.
B. Transmitter & Receiver Pairing Modus
1. Drücken Sie zunächst die MODE Taste auf dem Receiver
2. Sie sehen eine Nachricht „Connecting through Pairing ... " auf dem Bildschirm.
3. Drücken Sie dann die MODE Taste auf dem Transmitter.
4. Warten Sie einige Sekunden auf die automatische Verbindung.
C. IR Verlängerungsfunktion
1. Stellen Sie sicher, dass der IR Emitter richtig mit dem CSW110 Transmitter verbunden wurde.
2. Stellen Sie sicher, dass der IR Empfänger richtig mit dem CSW110 Empfänger verbunden wurde.
3. Nutzen Sie die Fernbedienung Ihres Quellgeräts um diese Quelle von der CSW110 Receiverseite
aus zu kontrollieren.
Hinweis: Bedecken Sie die CSW110 Module niemals mit Objekten oder Gegenständen! Diese
könnten die Luftzirkulation blockieren und so ernsthafte Schäden oder Verletzungen herbei-
führen. Die Garantie geht hierbei ebenfalls verloren.
-11-
