8.7

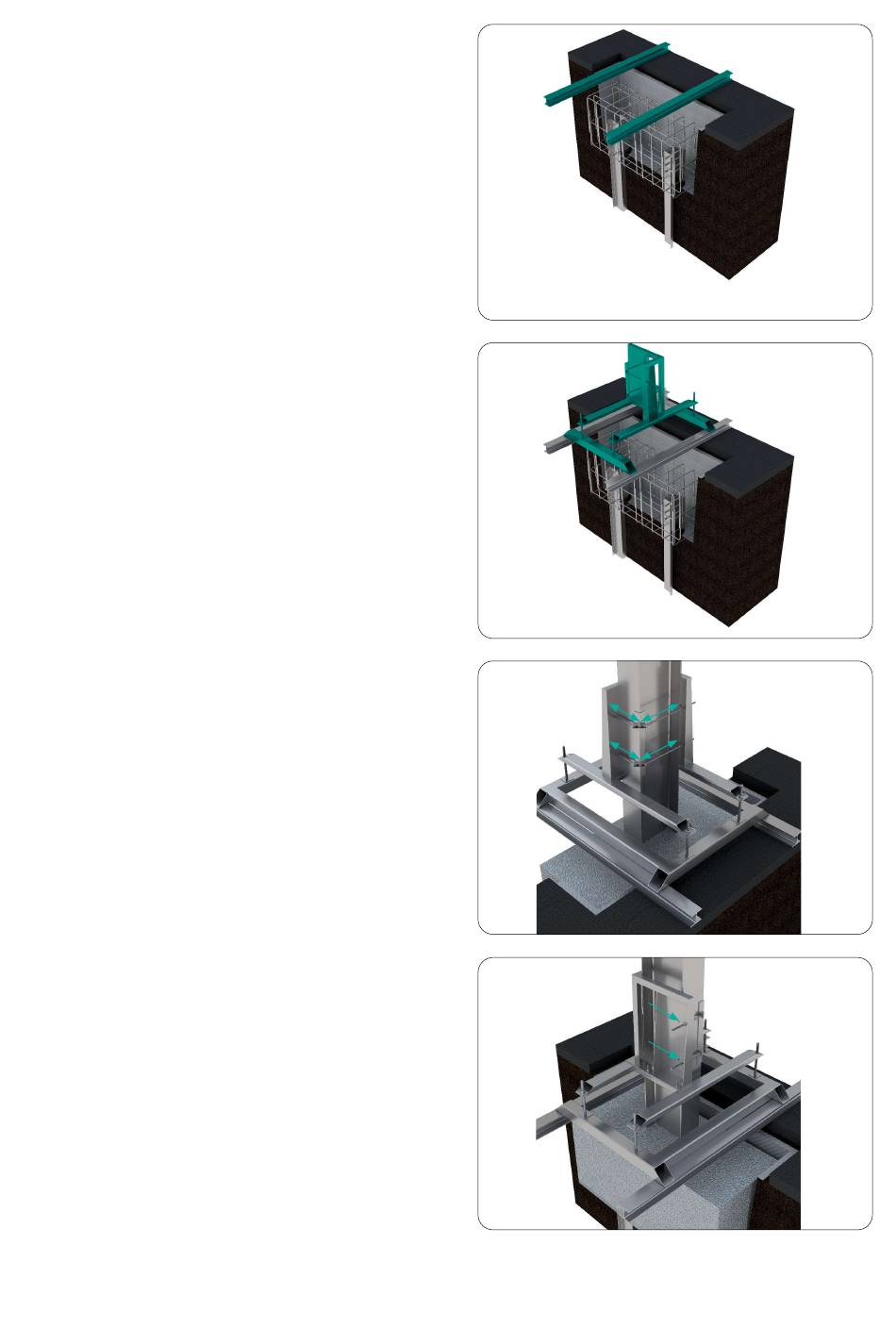

Stellen des Positionsrahmens
Stellen Sie den Positionsrahmen über
den Mittelpunkt der Grube an der Stelle,
wo der Pfeiler zu errichten ist.
Soll die Grube für den Positionsrahmen zu groß sein,
legen Sie zwei quadratische, hölzerne oder stählerne,
Rohre oder Platten über den Mittelpunkt der Grube.
Die Rohre/ Platten werden von Mounting
Systems nicht geliefert, und es verbleibt in der
Verantwortung des Erwerbenden, die entsprechende
Länge der Rohre/ Platten vorzubereiten.
Positionsrahmen auf den Rohren/ Platten stellen:
8.8
Einschieben des E-Port FIXX-Pfosten
Pfosten mittels Kran heben und in der
Öffnung der Grube stellen, im Mittelpunkt des
Positionsrahmens. Pfosten mit einem Winkel
sowie mit vier Gewindebolzen (s. Pfeile im
Bild) am Positionsrahmen befestigen.
E-Port FIXX S1 Montageanleitung
21
