Fußschalter-Anschlussbuchsen
1
2
Netzanschlussmodul
Bedienungsanleitung Force FX-8CA
An der Rückseite befinden sich drei Anschlussbuchsen für Fußschalter:
zwei für einen monopolaren und eine für einen bipolaren Fußschalter.
Monopolare Fußschalteranschlussbuchsen
Wird ein monopolares fußgeschaltetes Instrument an das HF-Chirurgie-
Gerät angeschlossen, ist ein monopolarer Fußschalter zu verwenden.
An die Fußschalterbuchse Monopolar 1 wird ein monopolarer Fußschalter
mit zwei Pedalen angeschlossen.
Der angeschlossene Fußschalter aktiviert den monopolaren Ausgang für
das Instrument, das mit der Instrumentenanschlussbuchse Monopolar1/
CEM an der Frontplatte verbunden ist.
An die Fußschalterbuchse Monopolar 2 wird ein monopolarer Fußschalter
mit zwei Pedalen angeschlossen.
Der angeschlossene Fußschalter aktiviert den monopolaren Ausgang für
das Instrument, das mit der Instrumentenanschlussbuchse Monopolar 2
an der Frontplatte verbunden ist.
Bipolare Fußschalteranschlussbuchse
Wird ein bipolares fußgeschaltetes Instrument an das HF-Chirurgie-Gerät
angeschlossen, ist ein bipolarer Fußschalter zu verwenden.
An die Bipolar-Fußschalterbuchse wird ein bipolarer Fußschalter mit
einem Pedal angeschlossen.
Der angeschlossene Fußschalter aktiviert den bipolaren Ausgang für das
Instrument, das mit der Bipolar-Instrumentenanschlussbuchse an der
Frontplatte verbunden ist.
Das Netzanschlussmodul besteht aus einer Anschlussbuchse für das
Kabel und einem Sicherungseinschub.

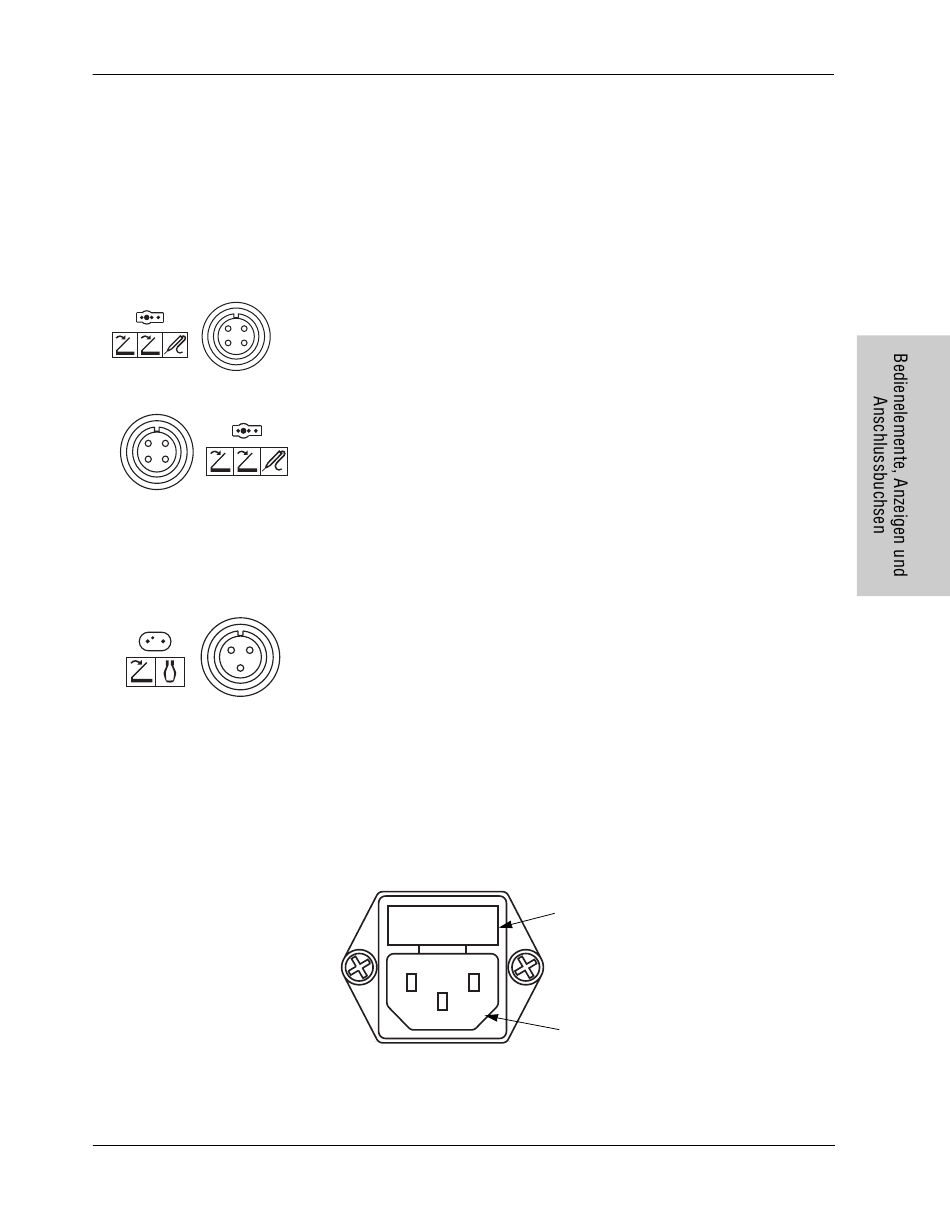

Fußschalter-Anschlussbuchsen
Sicherungseinschub
Der Sicherungseinschub nimmt zwei
Sicherungen auf. Hinweise zum Auswechseln
der Sicherungen entnehmen Sie bitte dem
Service-Handbuch für das HF-Chirurgie-Gerät
Force FX-8CA
Anschlussbuchse für das Netzkabel
2-9
S945 101 348
