AXA Remote 2.0
Fernbedienbarer Fensteröffner
für Kippfenster

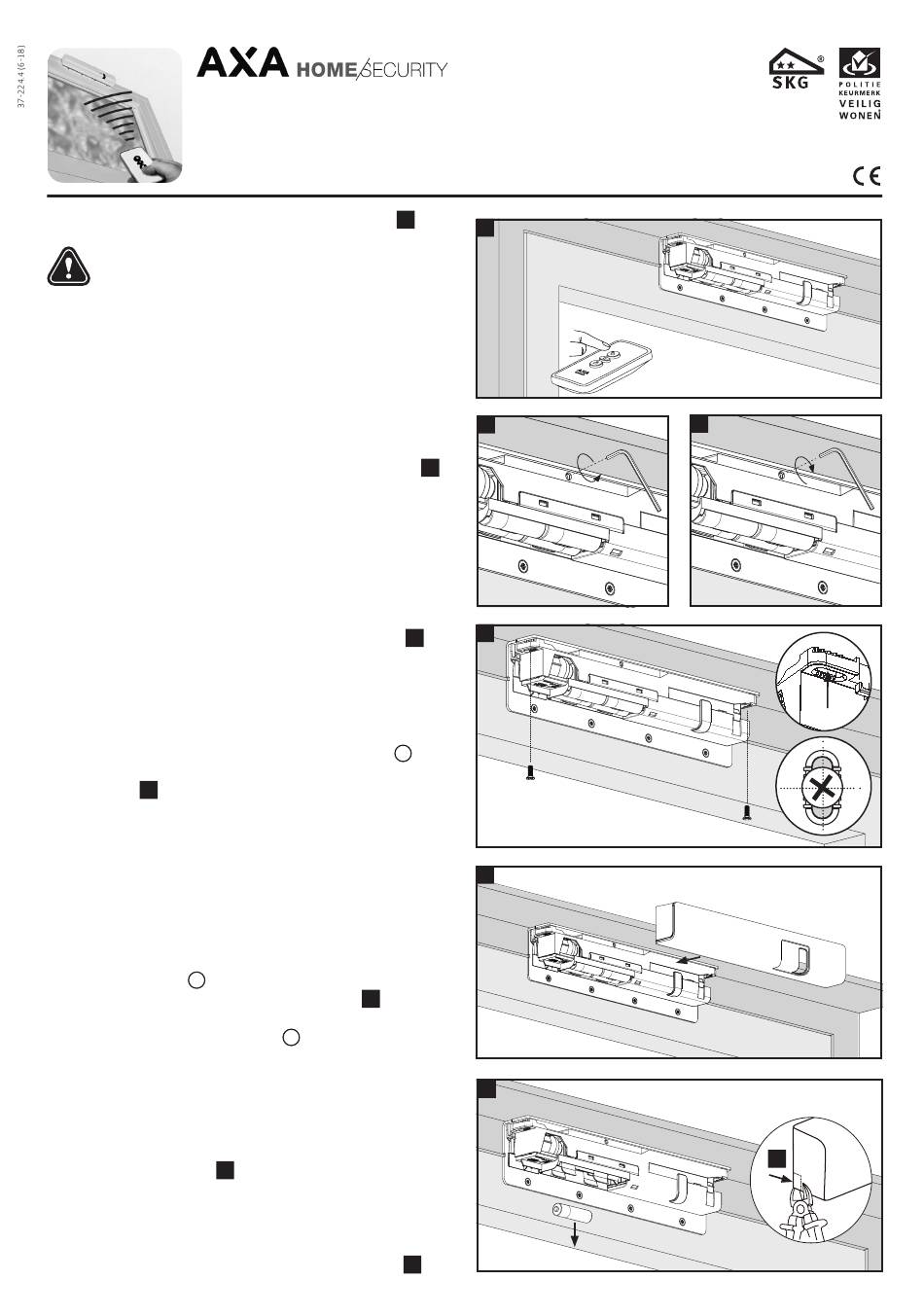

16 Das Fenster mit der Fernbedienung schließen (Abb.
Dabei den Fenstermotor festhalten und dafür sorgen,
dass er parallel zum Fenster bleibt.
Einstellen des Fenstermotors:
17 Wenn der Fenstermotor vollständig geschlossen ist, hört
er auf zu blinken. Mit der Stellschraube können Sie die
geschlossene Stellung nachstellen.
Wenn das Fenster nicht richtig geschlossen ist:
Wenn das Fenster nicht richtig geschlossen ist (das Fenster
lässt sich noch bewegen, oder es zieht noch durch das Fenster),
müssen Sie die Stellschraube nach links drehen (Abbildung
Für die beste Funktion und eine längere Lebensdauer pro
Batteriesatz empfehlen wir, den Fenstermotor nicht zu fest
einzustellen.
Wenn der Fenstermotor nicht ganz schließt:
Falls der Fenstermotor noch nicht richtig schließt, blinkt die
LED-Lampe rot auf. In diesem Fall ist der Fenstermotor zu fest
eingestellt. Wenn der Fenstermotor zu fest eingestellt ist, müs-
sen Sie die Stellschraube nach rechts drehen (Abbildung
Noch einmal die Taste „Schließen" auf der Fernbedienung drüc-
ken, um zu kontrollieren, ob der Fenstermotor jetzt korrekt sch-
ließt. Diese Schritte wiederholen, bis der Fenstermotor richtig
schließt.
18 Den Fenstermotor mit den 2 Schrauben M4 x 12 mm
Schraube an der linken und rechten Seite des Fenstermotors
(Abbildung
). Beim Festschrauben darauf achten, dass der
S
Fenstermotor parallel zum Kippflügelfensterbügel liegt.
19 Noch einmal kontrollieren, ob sich das Fenster richtig
öffnet und schließt. Dazu das Fenster 1x ganz öffnen und
schließen. Die äußeren Schrauben (M4x12) losdrehen und
Schritt 18 wiederholen, wenn sich das Fenster nicht richtig
bewegt oder sch ließt.
Montage der Abdeckkappe:
20 Die Abdeckkappe
von der Vorderseite bis ganz nach
2
unten auf den Fenstermotor schieben (Abbildung
21 Auf jede Montageschraube des Kippflügelfensterbügels eine
Kunststoff-Abdeckkappe setzen.
22 Die AXA Remote 2.0 ist jetzt einsatzbereit.
Montage der Version mit Netzadapter:
22 Die AXA Remote 2.0 wie die Batterieversion montieren
(Schritt 1 bis 19). Vor dem Anschluss des Adapters an den
Fenstermotor und das Stromnetz zuerst die Batterien her-
ausnehmen (Abbildung
U
23 Entscheiden, ob das Adapterkabel links oder rechts aus dem
Fenstermotor kommen soll (abhängig von der verwendeten
Steckdose). An der gewählten Seite mit einer Kneifzange an
der Stelle, wo die Abdeckkappe halb perforiert ist, ein klei-
nes Stück aus der Abdeckkappe heraustrennen (Abb.
P
R
15
).
T
.
18
).
V
).
P
Q
).
Q
).
S
, : eine
T
U
).
EMC 2004/108/EG
R
V
5
