7.5.1 Mittelwertmessung
Die 1. BImSchV fordert die gleichzeitige Bestimmung von Sauerstoff-
gehalt des Abgases und Abgastemperatur als Mittelwert über einen
Zeitraum von 30 Sekunden. Sofern die BImSchV-Messung in den
Einstellungen aktiviert wurde, können Sie über Start die 30-sekün-
dige Mittelwertbildung starten, dabei entfällt dann Halten.

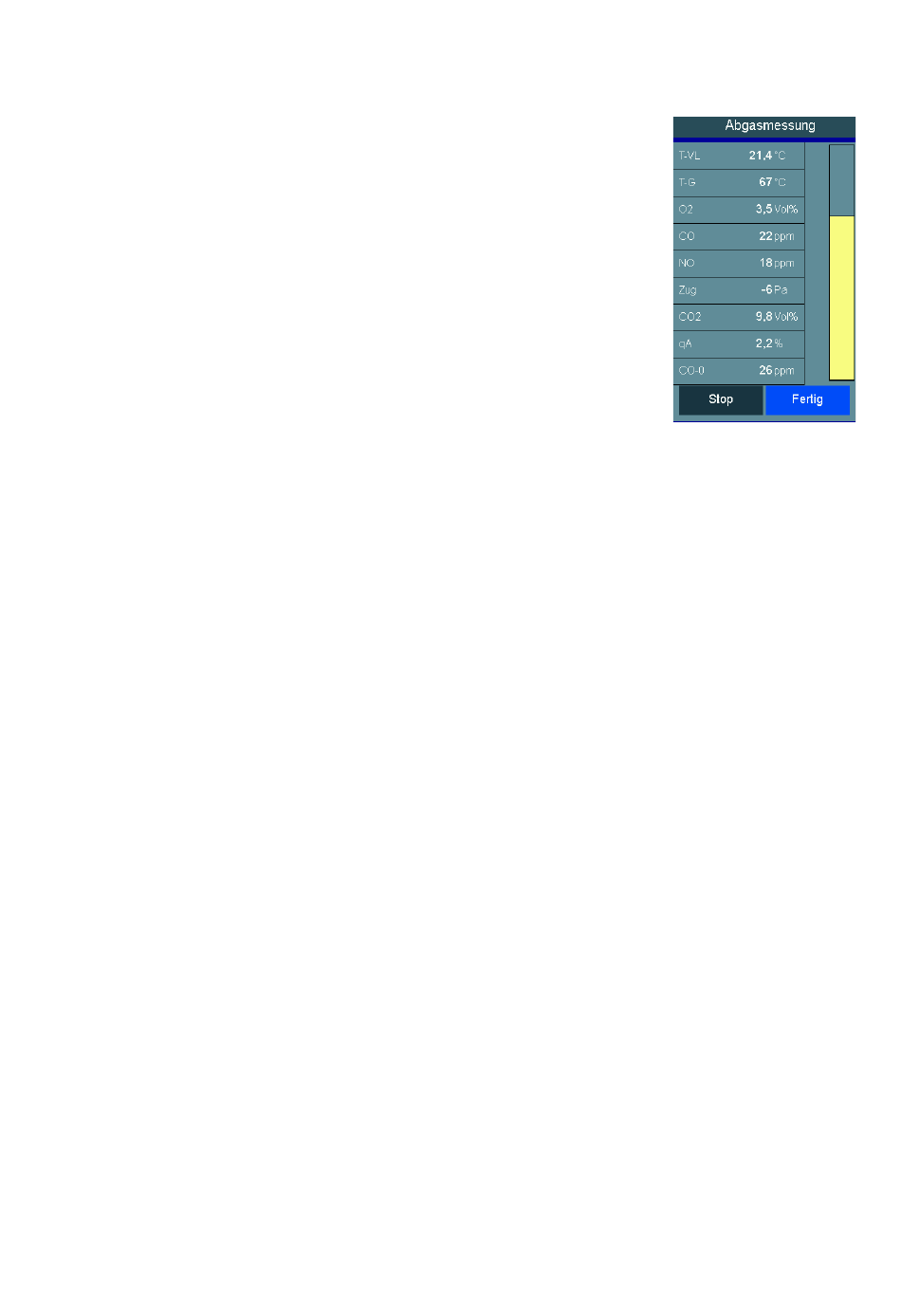

Der Fortschritt der Mittelwertbildung wird durch einen senkrechten
Fortschrittsbalken auf der rechten Bildschirmseite dargestellt. Nach
Ablauf der Mittelwertbildung sind die ermittelten Messwerte auf der
rechten Bildschirmhälfte gelb hinterlegt zu sehen.
7.5.2 Zugmessung
Die Zugmessung erfolgt simultan während der Abgasmessung und wird auch in die Mittel-
wertbildung einbezogen.
7.5.3 Liste der Anzeigewerte
T-VL Verbrennungslufttemperatur
T-G Abgastemperatur
O2 Gemessener Sauerstoffgehalt
CO Gemessener Kohlenmonoxidgehalt
NO Gemessener Stickstoffmonoxidgehalt
P-Z Gemessener Kaminzug
CO2 Gemessener Kohlendioxidgehalt
qA Ermittelter Abgasverlust des Abgases
CO-0 Ermittelter Kohlenmonoxidgehalt bezogen auf 0 Vol. % Sauerstoff
CO-N Ermittelte CO-Massenkonzentration im Normzustand
Eta Ermittelter feuerungstechnischer Wirkungsgrad der Verbrennung
T-Tau Ermittelte Temperatur des Taupunktes
Lambda Ermittelte Verbrennungsluftzahl
NOx Aus NO errechneter NOx-Wert dargestellt als NO2
NOx-N Ermittelte NO-Massenkonzentation im Normzustand
O2-VL Gemessener Sauerstoffgehalt der Verbrennungsluft
Russz. Mittelwert der eingegebenen Rußzahlen
Ölderiv. Berücksichtigung von Ölderivaten
O2-R Gemessener Sauerstoffgehalt im Ringspalt
T-R Gemessene Verbrennungslufttemperatur im Ringspalt
P-R Gemessener Druck im Ringspalt
Q-B Berechneter Brennstoffdurchsatz
P Gemessener Druck mit internem Drucksensor (z. B. Brennraumdruck)
VGI Vergiftungsindex
U-CO erweiterte Messunsicherheit der CO-Massenkonzentration
U-NOx erweiterte Messunsicherheit der NO-Massenkonzentration
U-qA erweiterte Messunsicherheit des Abgasverlustes
