Sicherheitshinweis
Einbau und Montage dürfen nur durch eine Elektrofachkraft erfolgen.
Diese Geräte sind nicht dafür bestimmt, durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu
werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige
Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen,
dass sie nicht mit dem Gerät spielen. Bei Sach- und Personenschäden, die
durch unsachgemäße Handhabung oder Nichtbeachtung der Anleitung
bzw. der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt jeder Garantieanspruch.
Wartungs- und Garantiehinweise
Bei Schäden dürfen selbst keine Reparaturen vorgenommen werden.Dies
gilt auch wenn Beschädigungen auf äußere Einflüsse zurückzuführen sind.
Das Gerät ist wartungsfrei.
Entsorgung

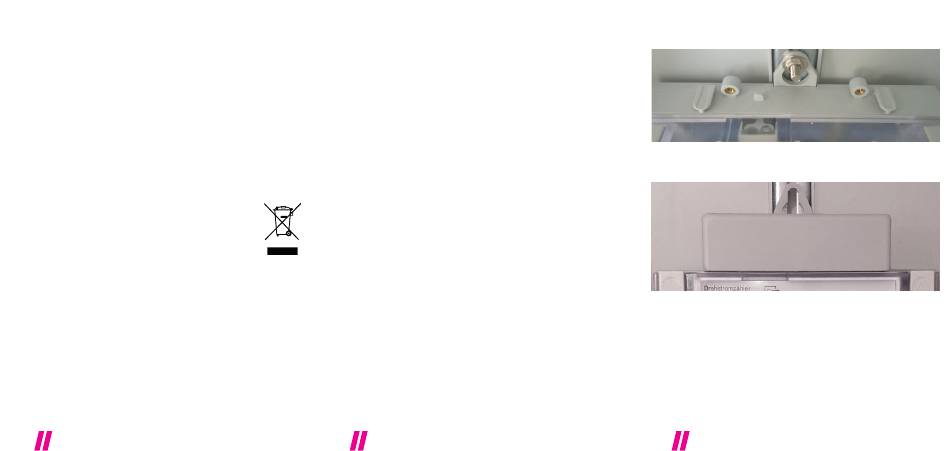

Das Symbol der durchgestrichenen Abfalltonne (siehe auch
Richtlinie2012/19/EU) bedeutet, dass elektrische und elektroni-
sche Produkte sowie Batterien nicht mit dem normalen Haus-
müll entsorgt werden dürfen. Sie müssen gemäß den gesetz-
lichen Vorgaben einer getrennten Sammlung und Verwertung
zugeführt werden. Bitte beachten Sie auch ggf. national geltende Kenn-
zeichnungspflichten. Altbatterien die zerstörungsfrei aus dem Altgerät ent-
nommen werden können, müssen vor der Abgabe an eine Sammelstelle
vom Altgerät getrennt und den hierfür vorgesehenen Entsorgungswegen
zugeführt werden. Personenbezogene Daten auf den zu entsorgenden
Altgeräten müssen Sie eigenverantwortlich löschen.
Weitere Information erhalten Sie unter www.nzr.de
Lieferumfang
Bevor Sie mit dem Einbau und der Inbetriebnahme beginnen, kontrollieren
Sie bitte den Inhalt auf Vollständigkeit.
1x EM01 Modul
1x Beipackzettel
NZR – Ihr Partner für Energiemessung
1. Anwendung
Das M-Bus Zusatzmodul EM01 ist speziell für den Einsatz am EasyMeter
Zähler konzipiert. Es ermöglicht die Einbindung des Zählers über M-Bus an
Energiemanagementsysteme (EnMS) oder Zählerfernauslesung- (ZFA) Syste-
me.
2. Funktionen
Das Modul arbeitet mit der M-Bus Spezifikation EN 13757-2/-3 mit Baudra-
ten von 300 – 9.600 Baud (2.400 Baud voreingestellt). Durch den Einsatz
eines speziellen Low-Power Mikroprozessors kann das gesamte Modul aus
der M-Bus Versorgung (24-36 V) mit 1,5 mA dem Standard entsprechend
versorgt werden. Es wird also keine zusätzliche Spannungsversorgung oder
ein Spannungsanschluss aus dem EasyMeter Zähler benötigt.
Die gesamte Montage des Moduls ist ohne Werkzeug möglich. Die Modul-
platine befindet sich im Auslieferungszustand bereits im richtig positioniert
im Gehäuse. Die komplette Einheit kann somit passgenau auf den Zähler ge-
schoben werden. Das Zusatzmodul arbeitet mit den EasyMeter Zählern der
Baureihe Q3D, T3D, Q3B, T3B, Q1A, Q3A, Q3M, T3M und EasyM. Der Betrieb
des Moduls ist mit Standard M-Bus Mastern und Pegelwandlern möglich.
3. Anschlussbelegung
Der Anschluss an das M-Bus-Netz und die darüber genutzte Spannungsver-
sorgung (24-36 V) für das EM01 Modul erfolgt über die beiden M-Bus-Klem-
men (1x Eingang, 1x Ausgang) auf der Grundplatine.
4. Montageanleitung
Sicherung entfernen:
Entfernen Sie zunächst die Benutzersicherung der MSB-Datenschnittstelle.
Dabei handelt es sich um das rechteckige Siegel mit Logo.
Hinweis: Ohne Entfernung dieser Sicherung kann keine Kommunikation
zwischen Zähler und Modul stattfinden.
NZR – Ihr Partner für Energiemessung
Modul montieren:
Schieben Sie das Modul EM01 anschließend auf die vorhandenen Schie-
nen des EasyMeter-Zählers.
Durch die genauen Aussparungen und die bereits eingesetzte Grund-
platine ist ein sicherer Halt ohne aufwendiges Bohren oder Montieren
gewährleistet.
Bei Bedarf kann das Modul an der Trägerschiene für den Zähler ange-
schraubt werden, sodass ein einfaches Abnehmen des Moduls nicht mehr
möglich ist.
5. Auslesen und Parametrieren
Die Parametrierung von Primäradresse, Sekundäradresse und Baudrate
kann mit beliebigen M-Bus konformen Komponenten und der NZR
Software M-Tool erfolgen.
NZR – Ihr Partner für Energiemessung
