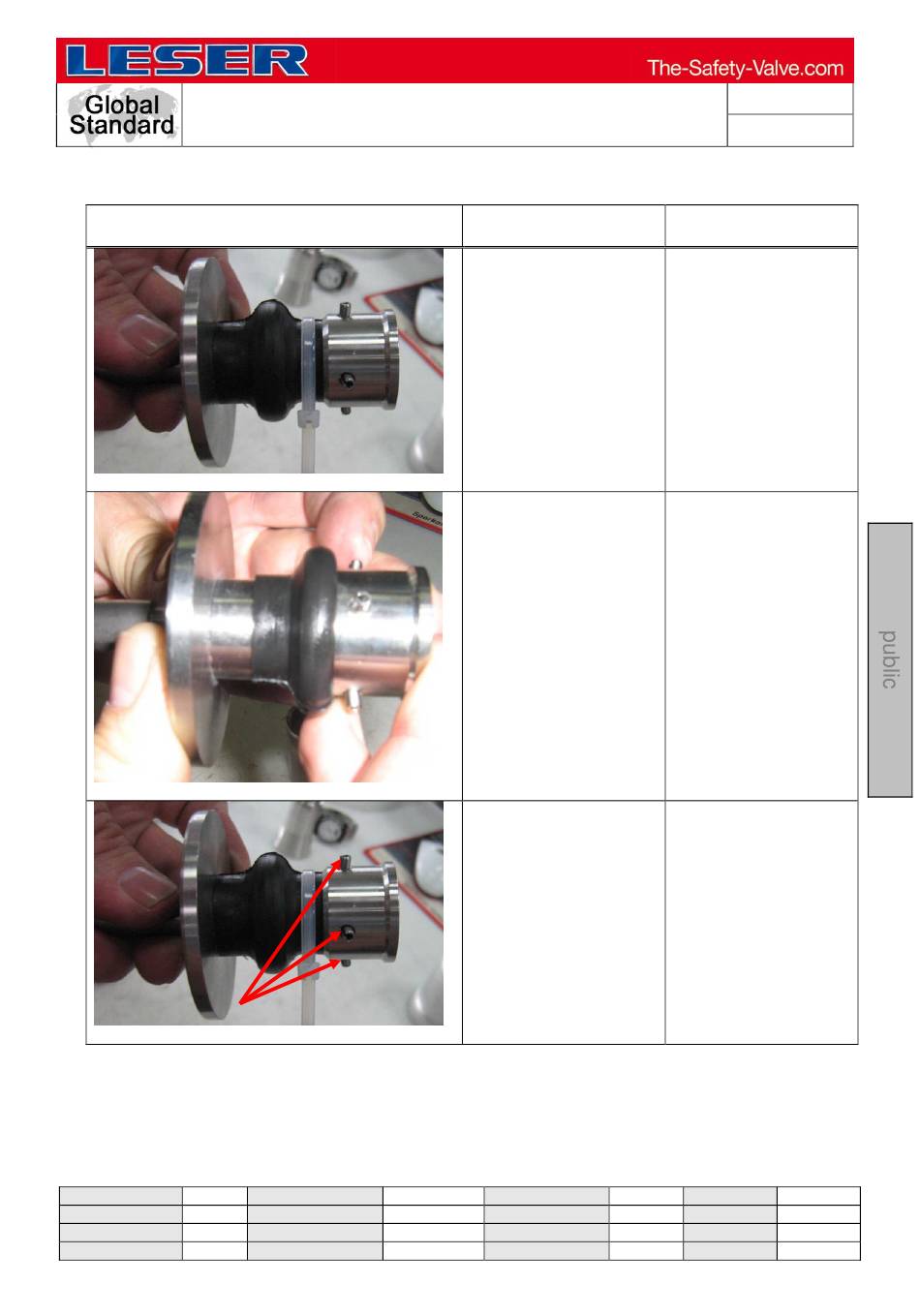

7.6.3 Demontage Spindel/Teller-Baugruppe (mit Elastomer-Faltenbalg)

Abbildungen
Abbildung 7.6.3-1
Abbildung 7.6.3-2
Abbildung 7.6.3-3
disclosure cat.: I
author: Niehus
resp. depart.: IE
doc. type: LGS
LESER Global Standard
Demontageanleitung Type 459, 462, 450, 460
proofread: LH
released by: KUW
date of release: 09/06/17
change rep. No.: NA
Beschreibung
Kabelbinder
durchtrennen
Elastomer-Faltenbalg
vom Teller und von der
Führungsscheibe
ziehen, Faltenbalg und
Führungsscheibe von
der Spindel ziehen.
Die 4
Schwerspannhülsen
herausziehen und den
Teller abnehmen.
published date: 09/13/17
replaces: initial
revision No.: 2
retention period: 10y.
LGS 4107
Page
19/23
Hilfsmittel /
Werkzeug
