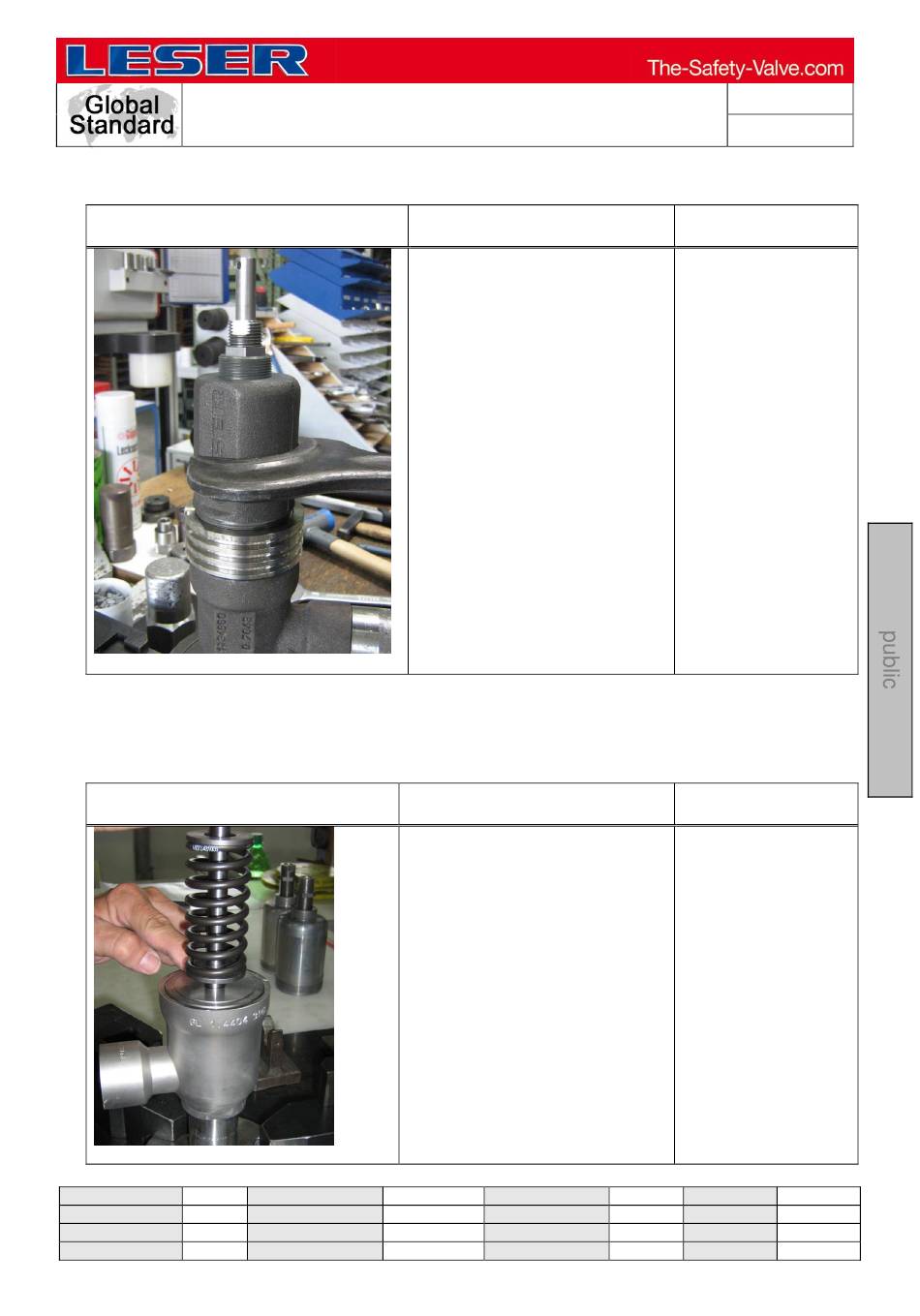

7.4.2 Demontage der Federhaube (mit Edelstahl-Faltenbalg)

Abbildungen
Abbildung 7.4.2-1

7.5 Entfernen der Spindel/Teller-Baugruppe

7.5.1 Entnehmen der Baugruppe (mit Elastomer-Faltenbalg)

Abbildungen
Abbildung 7.5.1-1
disclosure cat.: I
author: Niehus
resp. depart.: IE
doc. type: LGS
LESER Global Standard
Demontageanleitung Type 459, 462, 450, 460
Beschreibung
Spindel/Teller gegen Mitdrehen
sichern.
Federhaube losschrauben
und abnehmen.
Beschreibung
Baugruppe vorsichtig aus dem
Austrittsgehäuse ziehen, damit
die Dichtflächen an Teller und
Eintrittskörper nicht beschädigt
werden.
Oberen Federteller, Feder, und
unteren Federteller
nacheinander von der Spindel
ziehen.
proofread: LH
released by: KUW
date of release: 09/06/17
change rep. No.: NA
published date: 09/13/17
replaces: initial
revision No.: 2
retention period: 10y.
LGS 4107
Page
14/23
Hilfsmittel /
Werkzeug
Gabelschlüssel
Splinttreiber
Hilfsmittel /
Werkzeug
